Передний трубопроводы для NPK гидромолот (1) — HITACHI EX400

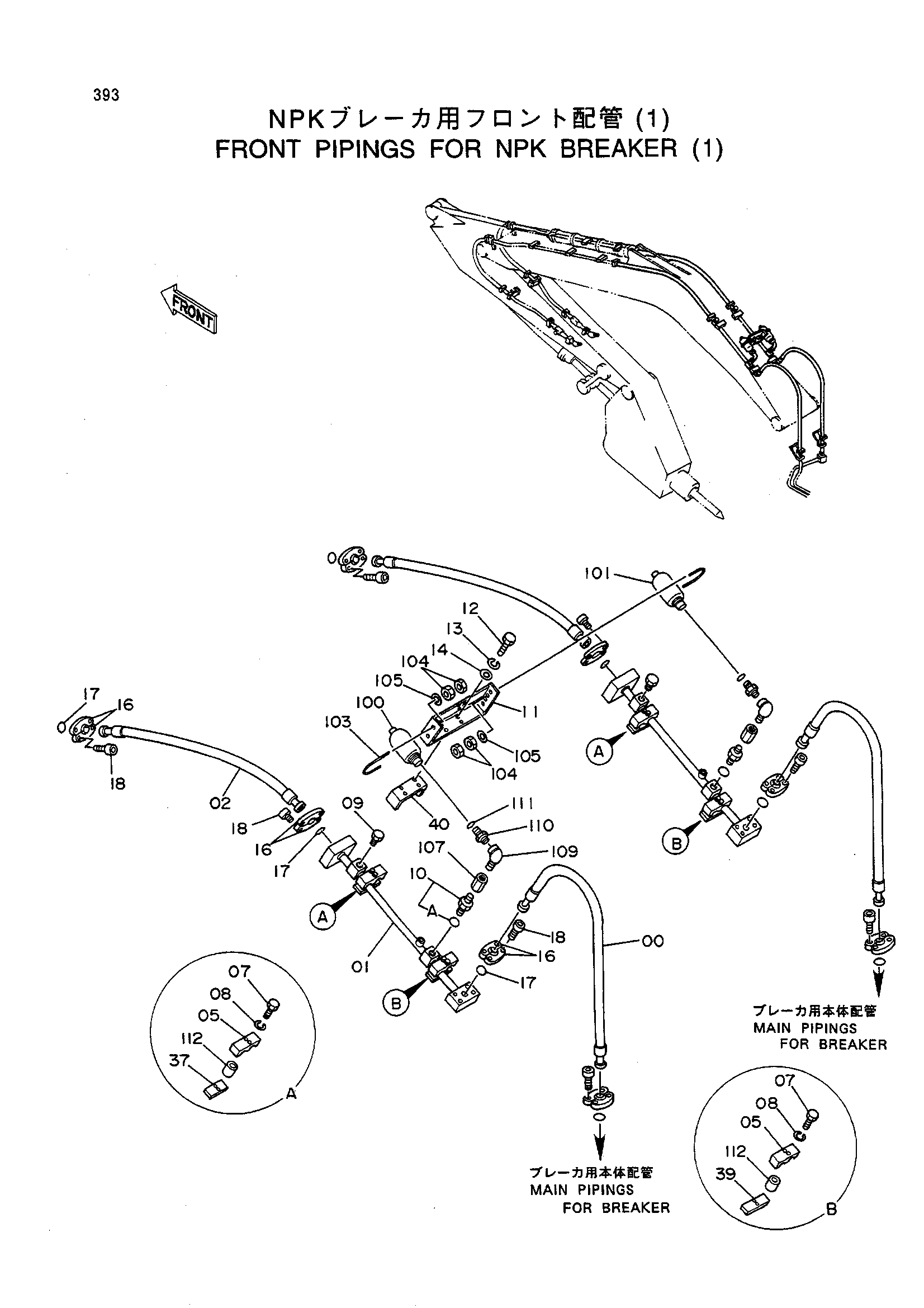

Заводская схема «Передний трубопроводы для NPK гидромолот (1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4236736 | Шланг | 2 |
| 01 | 8044302 | Трубка | 2 |
| 02 | 4241393 | Шланг | 2 |
| 05 | 4205816 | Хомут трубки | 4 |
| 07 | J901275 | Болт | 8 |
| 08 | A590912 | Пружинная шайба | 8 |
| 09 | 4154691 | Пробка | 2 |
| 10 | 4238877 | Адаптер | 2 |
| 10A | 970860 | Уплотнительное кольцо | 1 |
| 11 | 7020716 | Кронштейн | 1 |
| 12 | J901230 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 14 | A590112 | Плоская шайба | 4 |
| 16 | 4154614 | Разъёмный фланец | 16 |
| 17 | 4508805 | Уплотнительное кольцо | 8 |
| 18 | M341236 | Болт с внутренним шестигранником | 32 |
| 37 | 4238978 | Седло винта | 2 |
| 39 | 4245934 | Седло винта | 2 |
| 40 | 4238977 | Седло винта | 1 |
| 100 | 4206666 | Гидроаккумулятор | 1 |
| 101 | 4206668 | Гидроаккумулятор | 1 |
| 103 | 4208961 | U-образный болт | 2 |
| 104 | J950012 | Гайка | 8 |
| 105 | A590112 | Плоская шайба | 4 |
| 107 | 94-0678 | Разъём S | 2 |
| 109 | 94-0633 | Угловой штуцер | 2 |
| 110 | 4162812 | Адаптер | 2 |
| 111 | 4509181 | Уплотнительное кольцо | 2 |
| 112 | 4339253 | Проставка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
