Двигатель отопитель (3) — HITACHI EX400

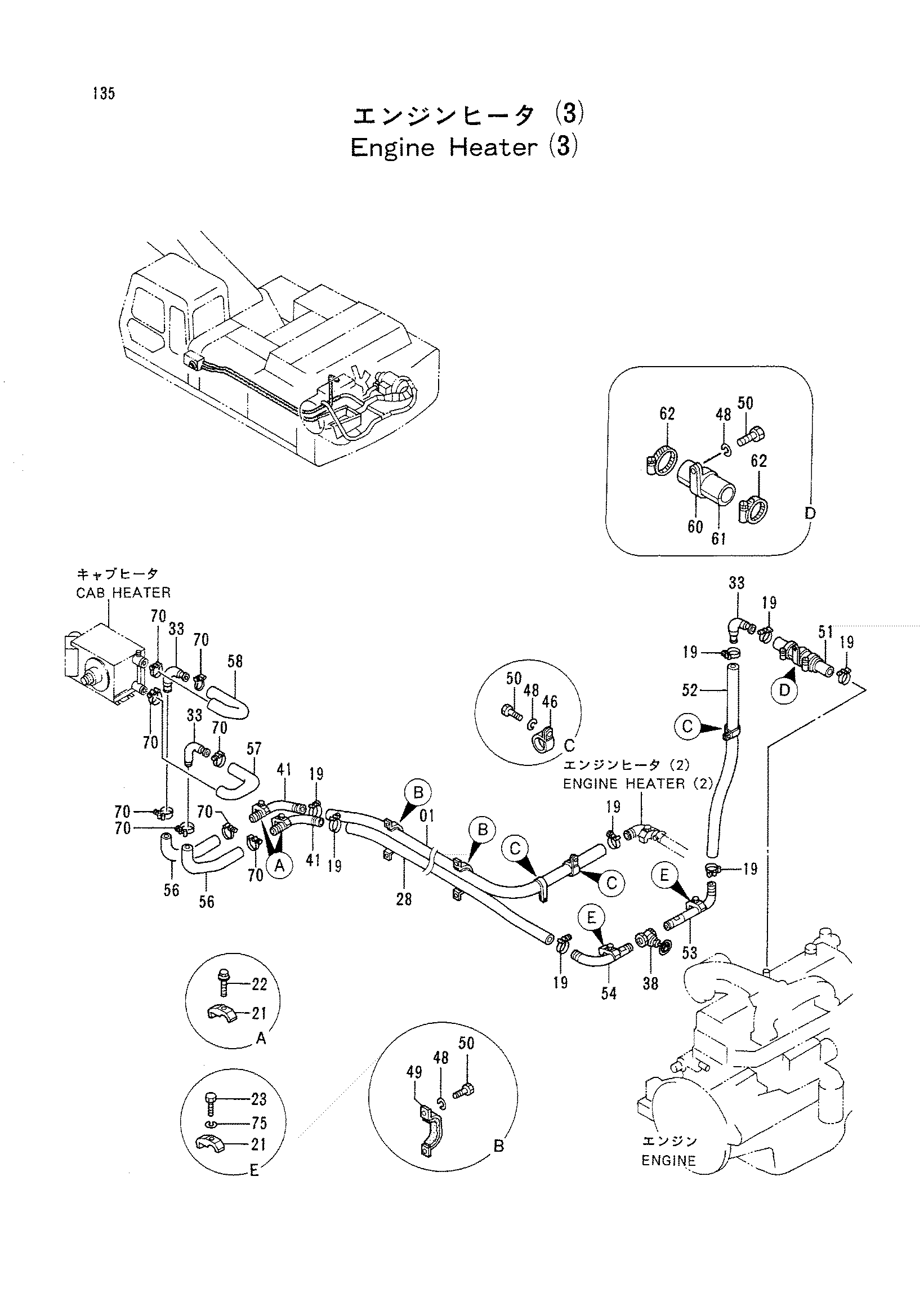

Заводская схема «Двигатель отопитель (3)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4303524 | Резиновый шланг | 1 |
| 19 | 4309597 | Хомут шланга | 8 |
| 21 | 4053598 | Хомут трубки | 4 |
| 22 | J011260 | Болт с шайбой | 2 |
| 23 | M111260 | Болт | 2 |
| 23 | J011260 | Болт с шайбой | 2 |
| 28 | 4303529 | Резиновый шланг | 1 |
| 33 | 9716023 | Трубка | 3 |
| 38 | 4177416 | Запорный клапан | 1 |
| 41 | 9739562 | Трубка | 2 |
| 46 | 4193848 | Зажим | 3 |
| 48 | A590910 | Пружинная шайба | 8 |
| 49 | 9739625 | Хомут | 2 |
| 50 | J901020 | Болт | 4 |
| 51 | 4309997 | Водяной шланг | 1 |
| 52 | 4303522 | Резиновый шланг | 1 |
| 53 | 8054687 | Трубка | 1 |
| 54 | 8054688 | Трубка | 1 |
| 56 | 4303859 | Водяной шланг | 2 |
| 57 | 4303858 | Водяной шланг | 1 |
| 58 | 4303520 | Водяной шланг | 1 |
| 60 | 4190265 | Зажим | 1 |
| 61 | 4181066 замена: 4326320 | Асбестос | 1 |
| 61 | 4326320 | Клотх | 1 |
| 62 | 4505385 | Хомут шланга | 2 |
| 70 | 4309596 | Хомут шланга | 8 |
| 75 | A590912 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
