Предохранительный клапан — HITACHI EX400

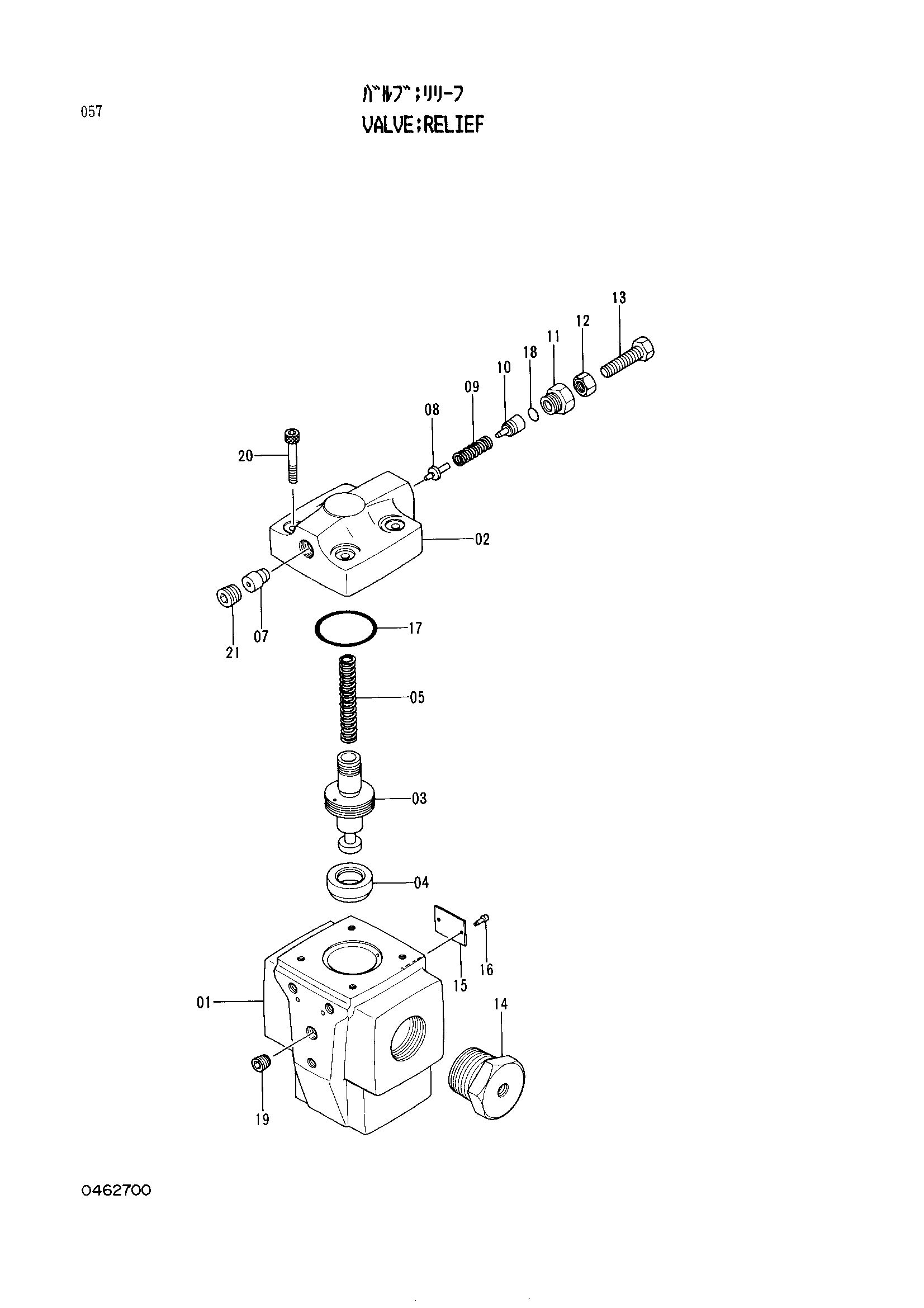

Заводская схема «Предохранительный клапан» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4303862 | Предохранительный клапан | 1 | |
| 1 | 0462701 | Корпус | 1 |
| 2 | 0462702 | Крышка | 1 |
| 3 | 0462703 | Поршень | 1 |
| 4 | 0462704 | Сиденье | 1 |
| 5 | 0462705 | Пружина | 1 |
| 7 | 0462706 | Сиденье | 1 |
| 8 | 0462707 | Тарельчатый клапан | 1 |
| 9 | 0462708 | Пружина | 1 |
| 10 | 0113010 | Направляющая | 1 |
| 11 | 0462709 | Фиксатор | 1 |
| 12 | 0113012 | Стопорная гайка | 1 |
| 13 | 0462710 | Винт | 1 |
| 14 | 0462711 | Втулка | 1 |
| 17 | 0462712 | Уплотнительное кольцо | 1 |
| 18 | 0462713 | Уплотнительное кольцо | 1 |
| 19 | 0113022 | Пробка | 1 |
| 20 | 0462714 | Болт с внутренним шестигранником | 4 |
| 21 | 0462715 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
