Каталог запчастей HITACHI
Рукоять — HITACHI EX400

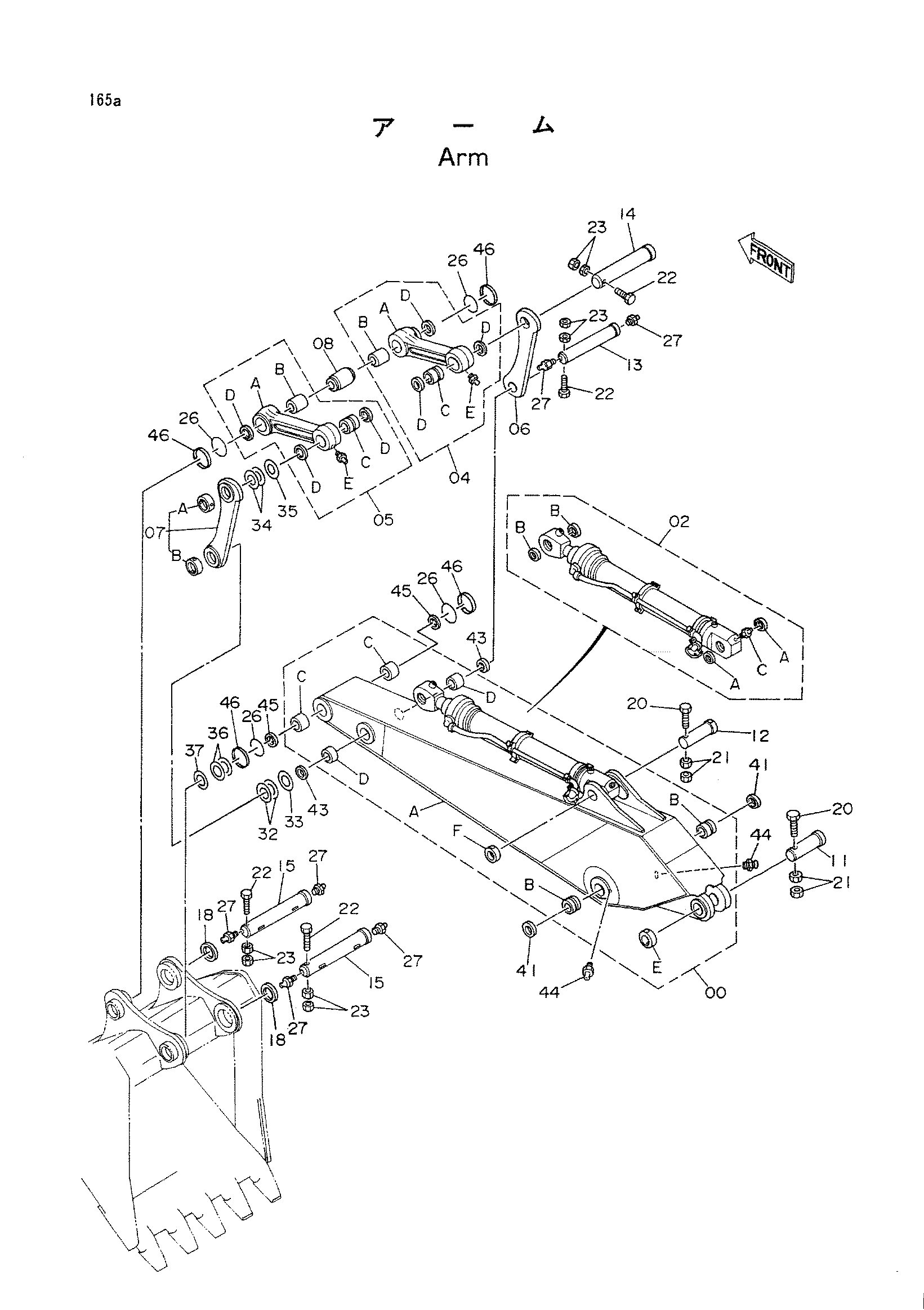

Заводская схема «Рукоять» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *00 | 7026240 | Рукоять в сборе | 1 |
| *00 | 7027890 | Рукоять в сборе | 1 |
| *00A | 5003715 | Рукоять | 1 |
| *00A | 5004101 | Рукоять | 1 |
| 00B | 3041789 | Втулка | 2 |
| 00C | 4207271 | Втулка | 2 |
| 00D | 3026075 | Втулка | 2 |
| 00E | 4205110 | Ограничитель | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 02 | 4278295 | Гидроцилиндр ковша | 1 |
| 02A | 4085479 | Пылезащитное уплотнение | 2 |
| 02B | 4074008 | Пылезащитное уплотнение | 2 |
| 02C | J75482 | Штуцер | 1 |
| 04 | 9074900 | Тяга в сборе | 1 |
| 04A | 2024781 | Тяга | 1 |
| 04B | 3038821 | Втулка | 1 |
| 04C | 4207092 | Втулка | 1 |
| 04D | 4083972 | Пылезащитное уплотнение | 3 |
| 04E | J75481 | Штуцер | 1 |
| 05 | 9074901 | Тяга в сборе | 1 |
| 05A | 2024782 | Тяга | 1 |
| 05B | 3038821 | Втулка | 1 |
| 05C | 4207092 | Втулка | 1 |
| 05D | 4083972 | Пылезащитное уплотнение | 3 |
| 05E | J75481 | Штуцер | 1 |
| 06 | 8054593 | Тяга | 1 |
| 07 | 8054594 | Тяга | 1 |
| 07A | 4251228 | Ограничитель | 1 |
| 07B | 4251229 | Ограничитель | 1 |
| 08 | 4206993 | Проставка | 1 |
| 11 | 3054570 | Палец | 1 |
| 12 | 3061908 | Палец | 1 |
| 13 | 3061907 | Палец | 1 |
| 14 | 3038817 | Палец | 1 |
| 15 | 3038822 | Палец | 2 |
| 18 | 4205199 | Шайба | 2 |
| 20 | M222005 | Болт | 2 |
| 21 | J951020 | Гайка | 4 |
| 22 | 4252865 | Болт | 4 |
| 23 | J951022 | Гайка | 8 |
| 26 | 4102191 | Уплотнительное кольцо | 4 |
| 27 | J75481 | Штуцер | 6 |
| 32 | 4134371 | Регулировочная шайба 1.6 | 2 |
| 33 | 4165073 | Регулировочная шайба 2.3 | 1 |
| 34 | 4134373 | Регулировочная шайба 1.6 | 2 |
| 35 | 4135547 | Регулировочная шайба 2.3 | 1 |
| 36 | 4264609 | Регулировочная шайба 1.0 | 2 |
| 37 | 4264610 | Регулировочная шайба 1.6 | 1 |
| 41 | 4086127 | Пылезащитное уплотнение | 2 |
| 43 | 4074008 | Пылезащитное уплотнение | 2 |
| 44 | J75482 | Штуцер | 2 |
| 45 | 4083972 | Пылезащитное уплотнение | 2 |
| 46 | 4175659 | Линг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
