Напорный трубопроводы — HITACHI EX400

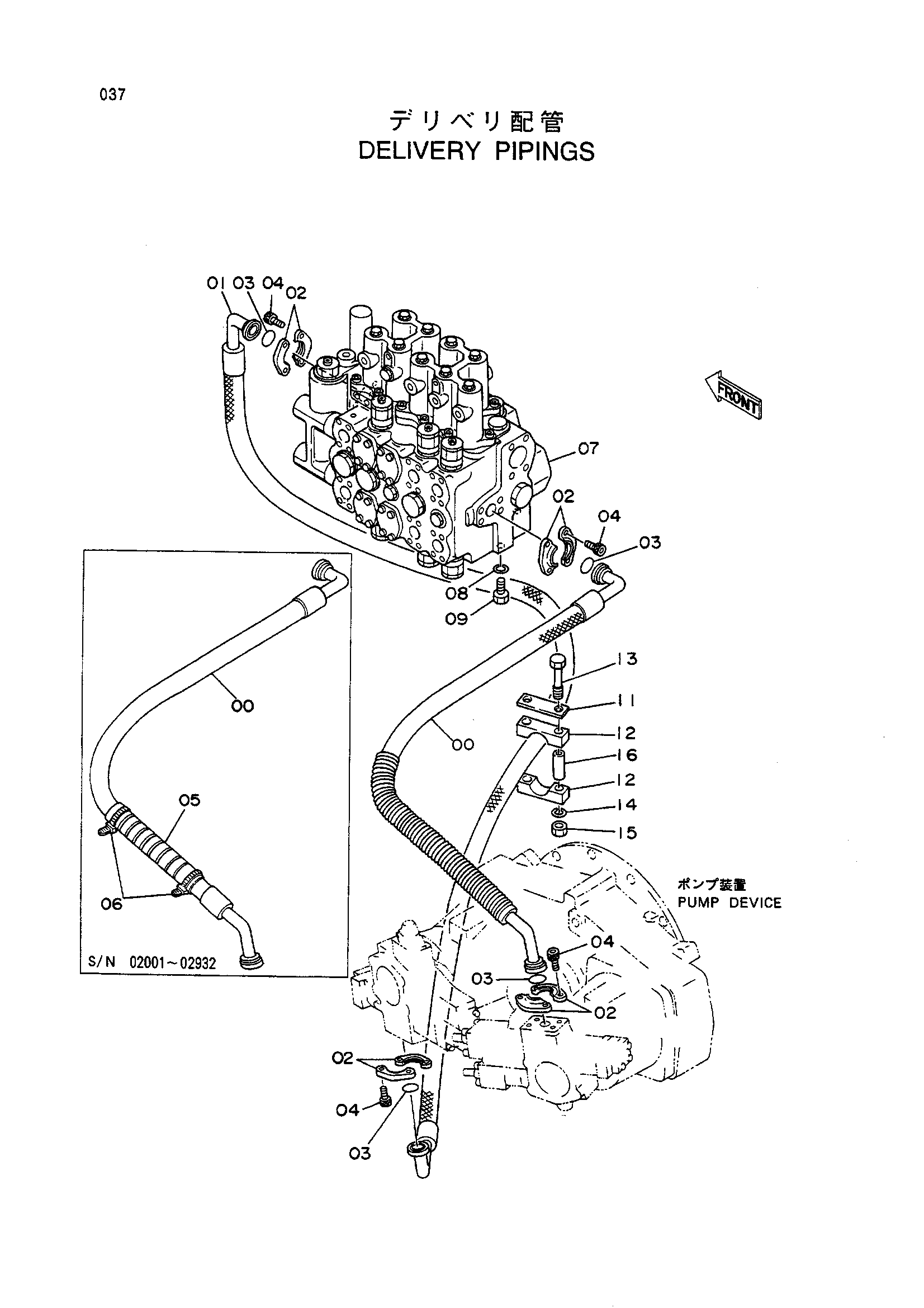

Заводская схема «Напорный трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4205332 замена: 4283784 | Шланг | 1 |
| 00 | 4283784 | Шланг (с защита) | 1 |
| 01 | 4205331 | Шланг | 1 |
| 02 | 4089703 | Разъёмный фланец | 8 |
| 03 | 4508805 | Уплотнительное кольцо | 4 |
| 04 | M341445 | Болт с внутренним шестигранником | 16 |
| 05 | 4044420 | Защитный кожух | 2 |
| 06 | 4055312 | Ленточный зажим | 2 |
| 07 | 4206983 замена: 4270513 | Гидрораспределитель | 1 |
| 07 | 4206983 | Гидрораспределитель | 1 |
| 07 | 4270513 замена: 4292533 | Гидрораспределитель | 1 |
| 07 | 4270513 | Гидрораспределитель | 1 |
| 07 | 4270513 | Гидрораспределитель | 1 |
| 07 | 4292533 замена: 4296334 | Гидрораспределитель | 1 |
| 07 | 4292533 | Гидрораспределитель | 1 |
| 07 | 4292533 | Гидрораспределитель | 1 |
| 07 | 4292533 | Гидрораспределитель | 1 |
| 07 | 4296334 | Гидрораспределитель | 1 |
| 07 | 4296334 | Гидрораспределитель | 1 |
| 07 | 4296334 | Гидрораспределитель | 1 |
| 08 | A590920 | Пружинная шайба | 4 |
| 09 | J912045 | Болт | 4 |
| 11 | 4207038 | Пластина | 1 |
| 12 | 4207036 | Хомут | 2 |
| 13 | J901200 | Болт | 2 |
| 14 | A590912 | Пружинная шайба | 2 |
| 15 | J950012 | Гайка | 2 |
| 16 | 4207037 | Проставка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
