Грейфер шток в сборе — HITACHI EX400

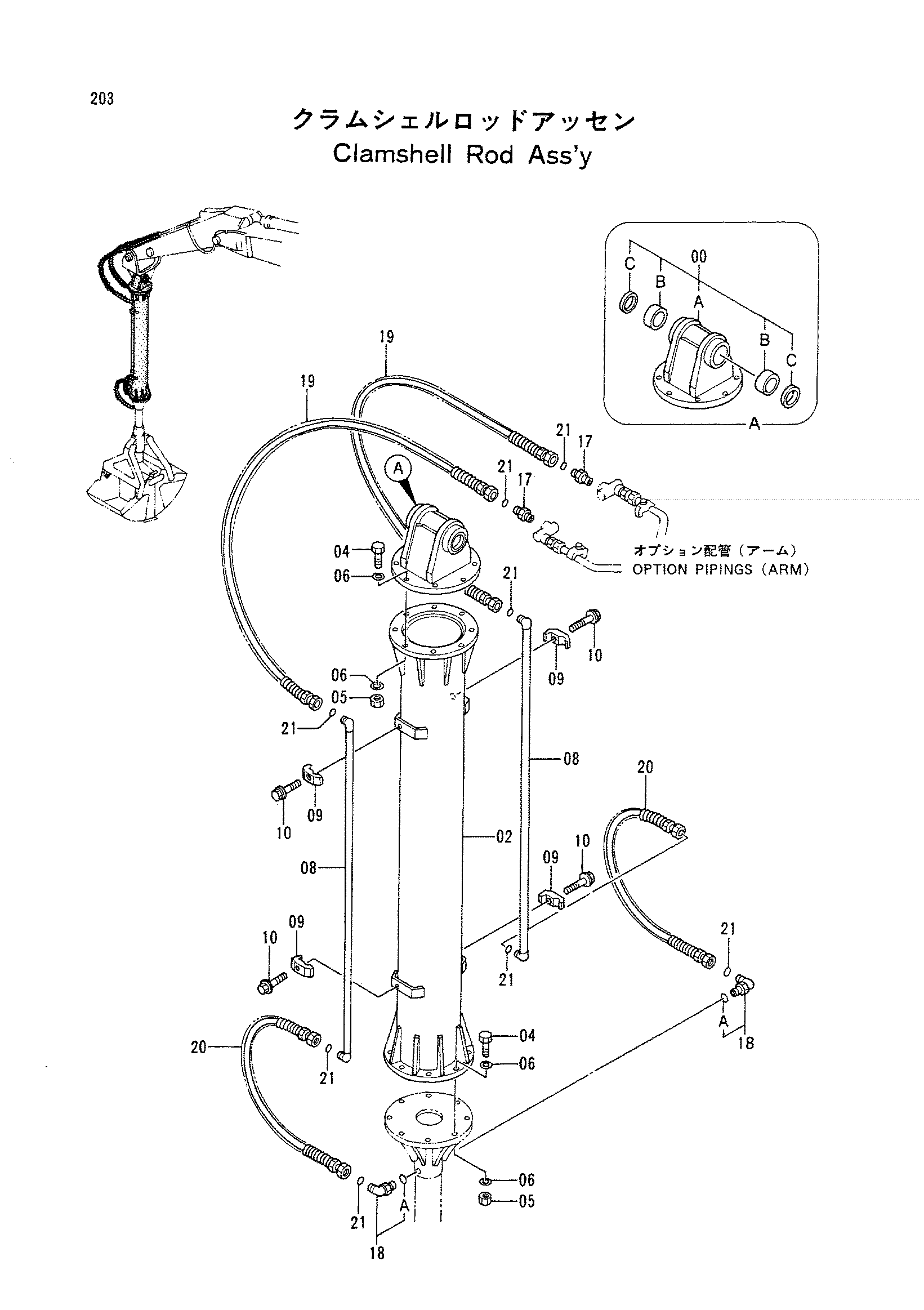

Заводская схема «Грейфер шток в сборе» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9116646 | Соединение | 1 |
| 00A | 7026378 | Соединение | 1 |
| 00B | 3026076 | Втулка | 2 |
| 00C | 4067901 | Пылезащитное уплотнение | 2 |
| 02 | 8055075 | Шток | 1 |
| 04 | J932285 | Болт | 16 |
| 05 | J951022 | Гайка | 16 |
| 06 | 4089822 | Шайба | 32 |
| 08 | 9739755 | Трубка | 2 |
| 09 | 4190127 | Хомут трубки | 4 |
| 10 | J011260 | Болт с шайбой | 4 |
| 17 | 4208659 | Адаптер | 2 |
| 18 | 4304586 | Угловой штуцер | 2 |
| 18A | A813024 | Уплотнительное кольцо | 1 |
| 19 | 4303823 | Шланг | 2 |
| 20 | 4304428 | Шланг | 2 |
| 21 | A817021 | Уплотнительное кольцо | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
