Насос миссион — HITACHI EX400

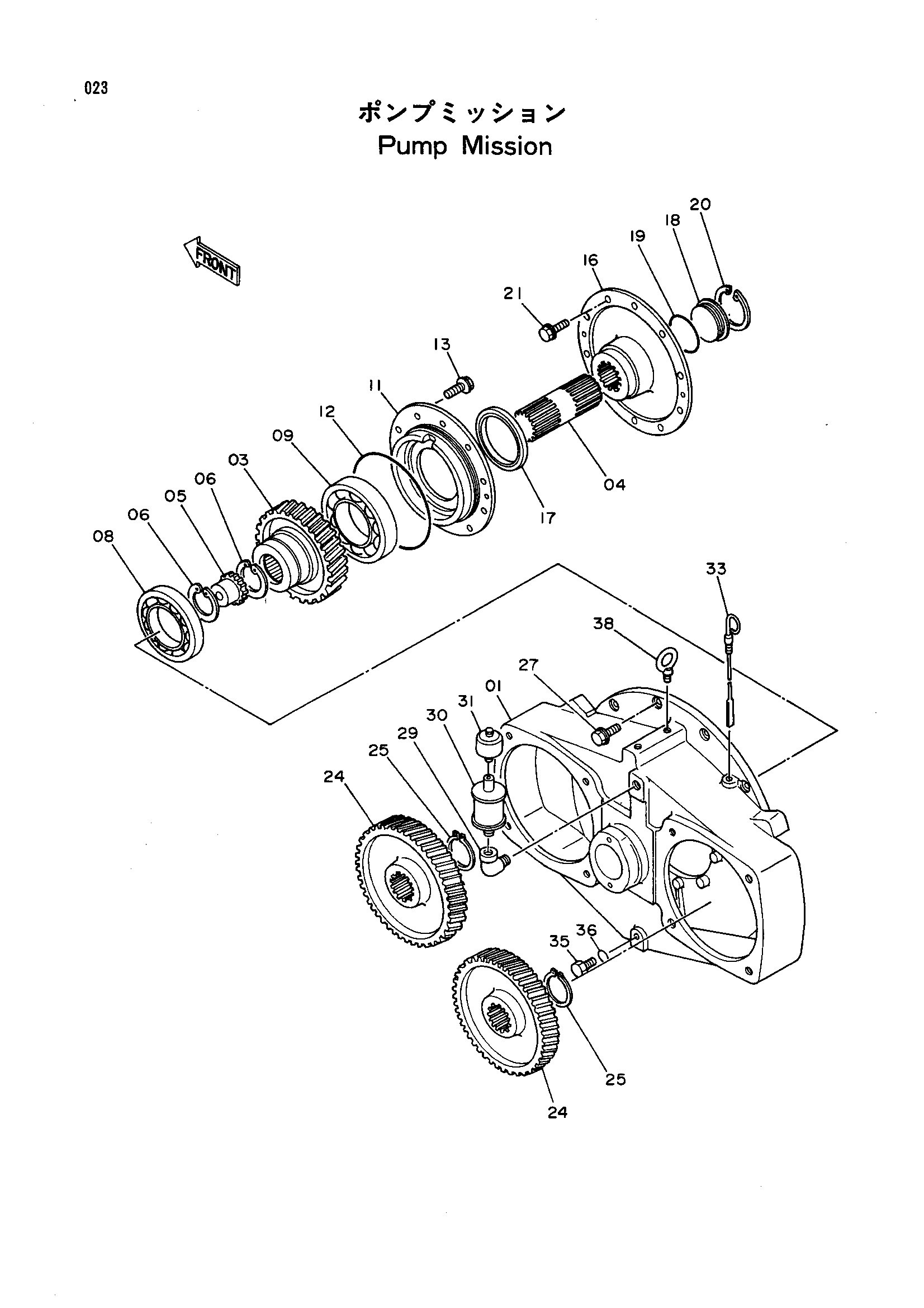

Заводская схема «Насос миссион» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0000534 | Корпус трансмиссия | 1 |
| 03 | 2024550 | Шестерня | 1 |
| 04 | 3038543 | Вал | 1 |
| 05 | 3038544 | Муфта | 1 |
| 06 | 4069898 | Стопорное кольцо | 2 |
| 08 | 959228 | Шариковый подшипник | 1 |
| 09 | 4076912 | Шариковый подшипник | 1 |
| 11 | 2024551 | Картридж | 1 |
| 12 | 4203184 | Уплотнительное кольцо | 1 |
| 13 | J011030 | Болт с шайбой | 10 |
| 16 | 2024548 | Муфта | 1 |
| 17 | 4203879 | Масляное уплотнение | 1 |
| 18 | 4203793 | Пластина концевой | 1 |
| 19 | 4153540 | Уплотнительное кольцо | 1 |
| 20 | 988850 | Стопорное кольцо | 1 |
| 21 | J011245 | Болт с шайбой | 10 |
| 24 | 2024549 | Шестерня | 2 |
| 25 | 4103152 | Стопорное кольцо | 2 |
| 27 | J021235 | Болт с шайбой | 8 |
| 29 | 94-0649 | Угловой штуцер | 1 |
| 30 | 9733054 | Трубка | 1 |
| 31 | 4083754 | Сапун | 1 |
| 33 | 4222922 | Указатель уровня | 1 |
| 35 | 4074727 | Пробка | 1 |
| 36 | 4204108 | Уплотнительное кольцо | 1 |
| 38 | 4092149 | Болт проушина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
