Пилотный трубопроводы (3-2) — HITACHI EX400

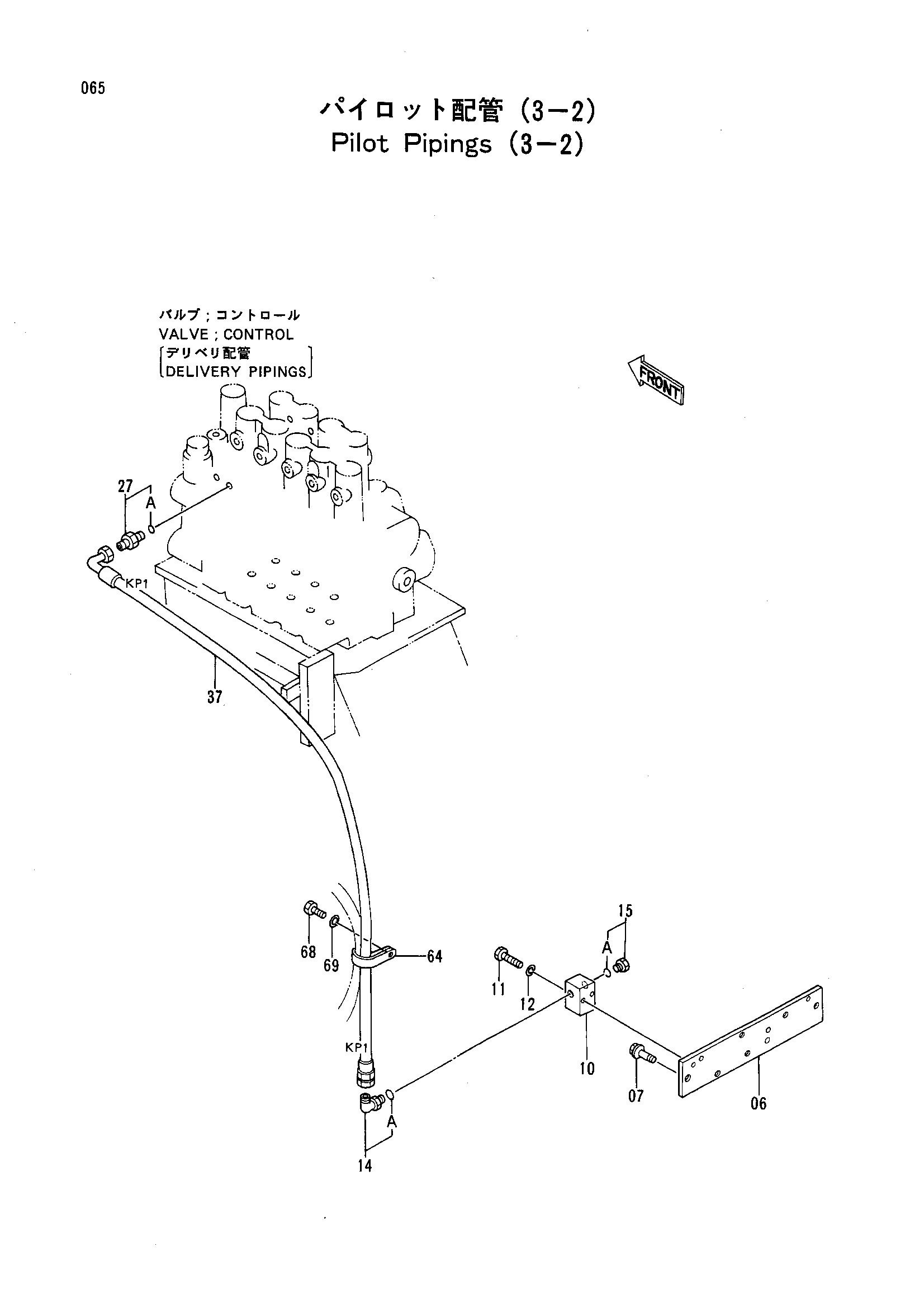

Заводская схема «Пилотный трубопроводы (3-2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 06 | 9739662 | Пластина | 1 |
| 07 | J011020 | Болт с шайбой | 4 |
| 10 | 2024852 | Коллектор | 1 |
| 11 | J900655 | Болт | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 14 | 4156434 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4093624 | Пробка | 1 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4200467 | Адаптер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4209778 | Нейлоновый шланг (KP1) | 1 |
| 64 | 4190264 | Зажим | 1 |
| 68 | J901016 | Болт | 1 |
| 69 | A590910 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
