Электрооборудование (3) <DX> — HITACHI EX400

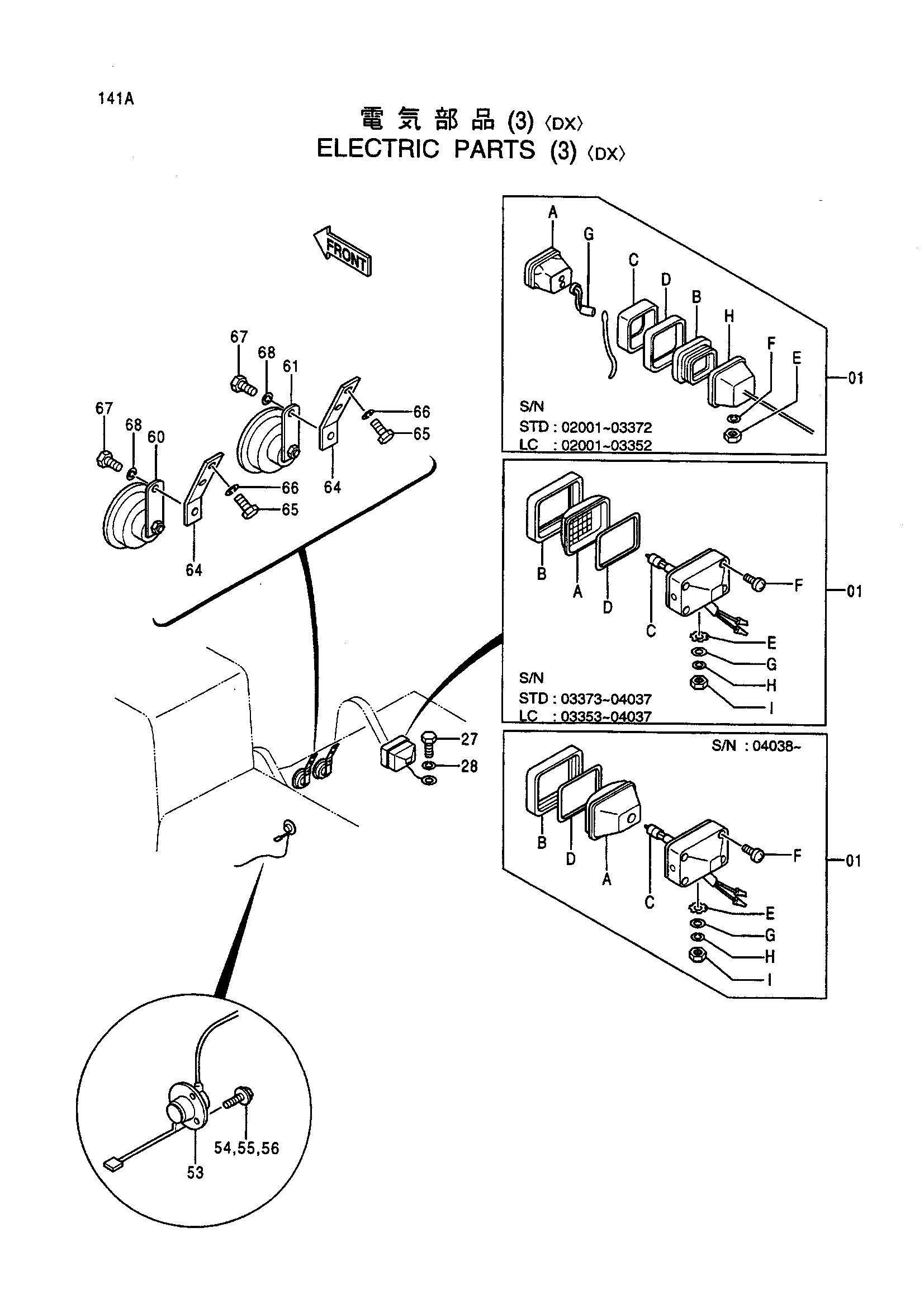

Заводская схема «Электрооборудование (3) <DX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| *01 | 4189254 замена: 4295833 | Фонарь головка в сборе | 1 |
| *01 | 4295833 замена: 4336570 | Фонарь головка в сборе | 1 |
| *01 | 4295833 | Фонарь головка в сборе | 1 |
| *01 | 4314613 замена: 4326800 | Фонарь головка в сборе | 1 |
| *01 | 4314613 | Фонарь головка в сборе | 1 |
| *01A | 4163596 | Фонарь | 1 |
| *01A | 4307023 | Рассеиватель | 1 |
| *01A | 4307023 | Рассеиватель | 1 |
| *01B | 4163597 | Держатель | 1 |
| *01B | 4307024 | Рама | 1 |
| *01B | 4307024 | Рама | 1 |
| *01C | 4208957 | Лента | 1 |
| *01C | 4307025 | Лампа | 1 |
| *01D | 4208958 | Лента | 1 |
| *01D | 4307028 | Прокладка | 1 |
| *01D | 4307028 | Прокладка | 1 |
| *01E | 4307026 | Шайба | 1 |
| *01E | M501411 замена: J952014 | Гайка | 1 |
| *01F | 4307027 | Винт | 1 |
| *01F | A590914 | Пружинная шайба | 1 |
| *01G | 4253033 | Жгут проводов | 1 |
| *01G | A590114 | Шайба | 1 |
| *01H | 4253032 | Корпус | 1 |
| *01H | A590914 | Пружинная шайба | 1 |
| *01I | J952014 | Гайка | 1 |
| 01 | 4326800 | Фонарь головка в сборе(для транспортировка) | 1 |
| 01 | 4336570 замена: 4326800 | Фонарь головка в сборе(для узел в сборе of машина) | 1 |
| 01A | 4326801 | Ленс блок | 1 |
| 01B | 4326802 | Рама | 1 |
| 01D | 4326803 | Прокладка | 1 |
| 27 | J900610 | Болт | 1 |
| 28 | A590906 | Пружинная шайба | 1 |
| 53 | 4151888 | Выключатель уровень | 1 |
| 54 | J460512 | Винт с шайбой | 3 |
| 54 | M430513 | Винт | 3 |
| 55 | A590905 | Пружинная шайба | 3 |
| 56 | A590105 | Плоская шайба | 3 |
| 60 | 4198638 | Звуковой сигнал (H) | 1 |
| 61 | 4198639 | Звуковой сигнал (левый) | 1 |
| 64 | 4210716 | Кронштейн | 2 |
| 65 | J901218 | Болт | 4 |
| 66 | A590912 | Пружинная шайба | 4 |
| 67 | J900816 | Болт | 2 |
| 67 | J900820 замена: J900816 | Болт | 2 |
| 68 | A590908 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
