Радиатор — HITACHI EX400

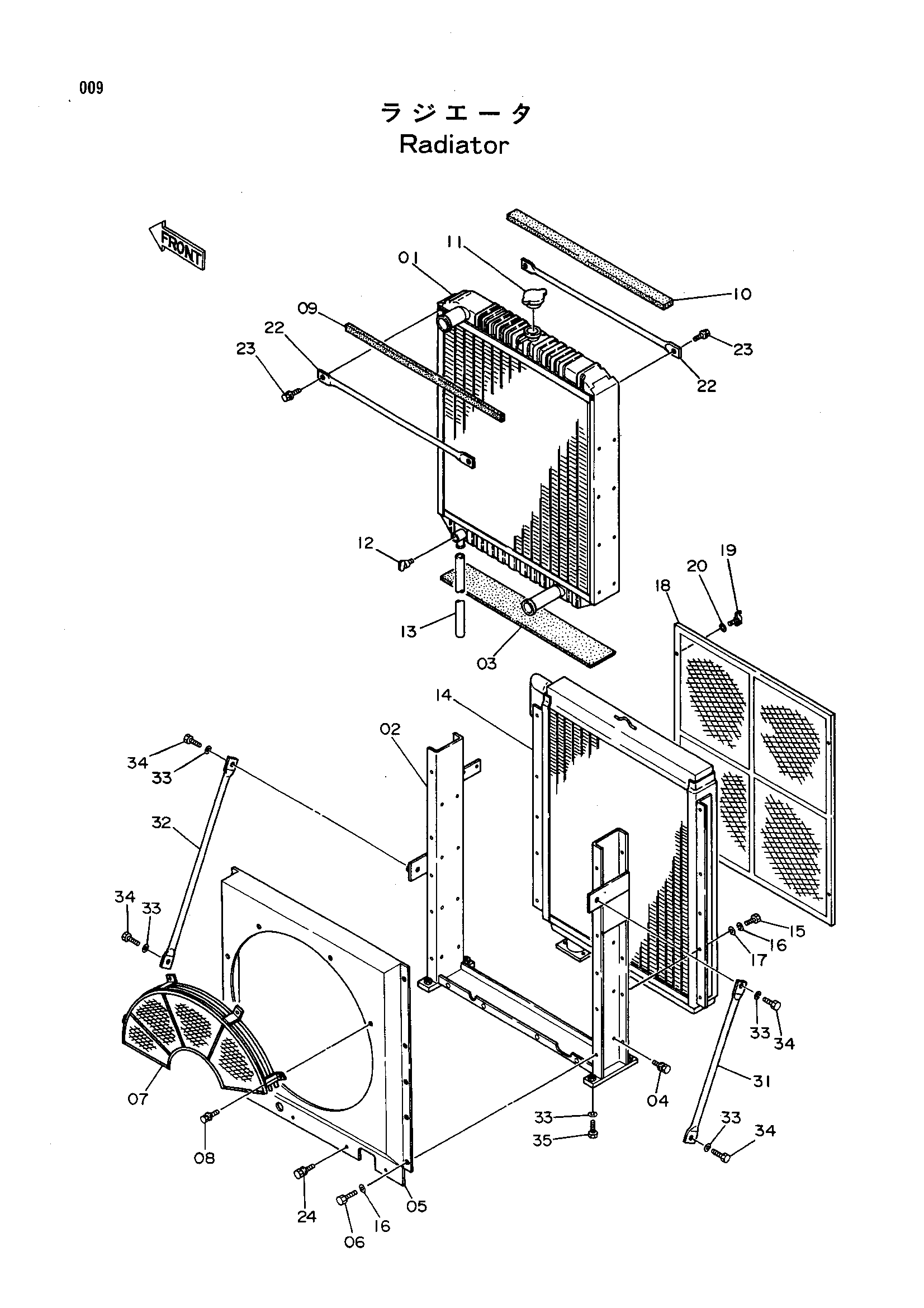

Заводская схема «Радиатор» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4237634 | Коре радиатор | 1 |
| 01-24 | 4225258 | Радиатор в сборе | 1 |
| 02 | 4237635 | Рама | 1 |
| 03 | 4237636 | Манжета | 1 |
| 04 | 4218646 | Болт с шайбой | 16 |
| 05 | 4237637 | Кожух | 1 |
| 06 | J901025 | Болт | 10 |
| 07 | 4237638 | Защита вентилятор | 1 |
| 08 | J010816 | Болт с шайбой | 4 |
| 09 | 4237639 | Манжета | 2 |
| 10 | 4237640 | Манжета | 2 |
| 11 | 4228160 | Колпачок | 1 |
| 12 | 4206928 | Пробка дренажный | 1 |
| 13 | 4237641 | Шланг | 1 |
| 14 | 4237642 | Масляный радиатор | 1 |
| 15 | J901025 | Болт | 10 |
| 16 | A590910 | Пружинная шайба | 20 |
| 17 | A590110 | Плоская шайба | 10 |
| 18 | 4237643 | Сетка | 1 |
| 19 | 4206930 | Болт винг | 4 |
| 20 | A590106 | Плоская шайба | 4 |
| 22 | 4237644 | Шток | 2 |
| 23 | 4218646 | Болт с шайбой | 4 |
| 24 | J010814 | Болт с шайбой | 4 |
| 31 | 4206455 | Стойка | 1 |
| 32 | 4207035 | Стойка | 1 |
| 33 | A590916 | Пружинная шайба | 8 |
| 34 | J901635 | Болт | 4 |
| 35 | J901645 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
