Шланг защита от разрыва клапан трубопроводы (стрела) 3 — HITACHI EX400

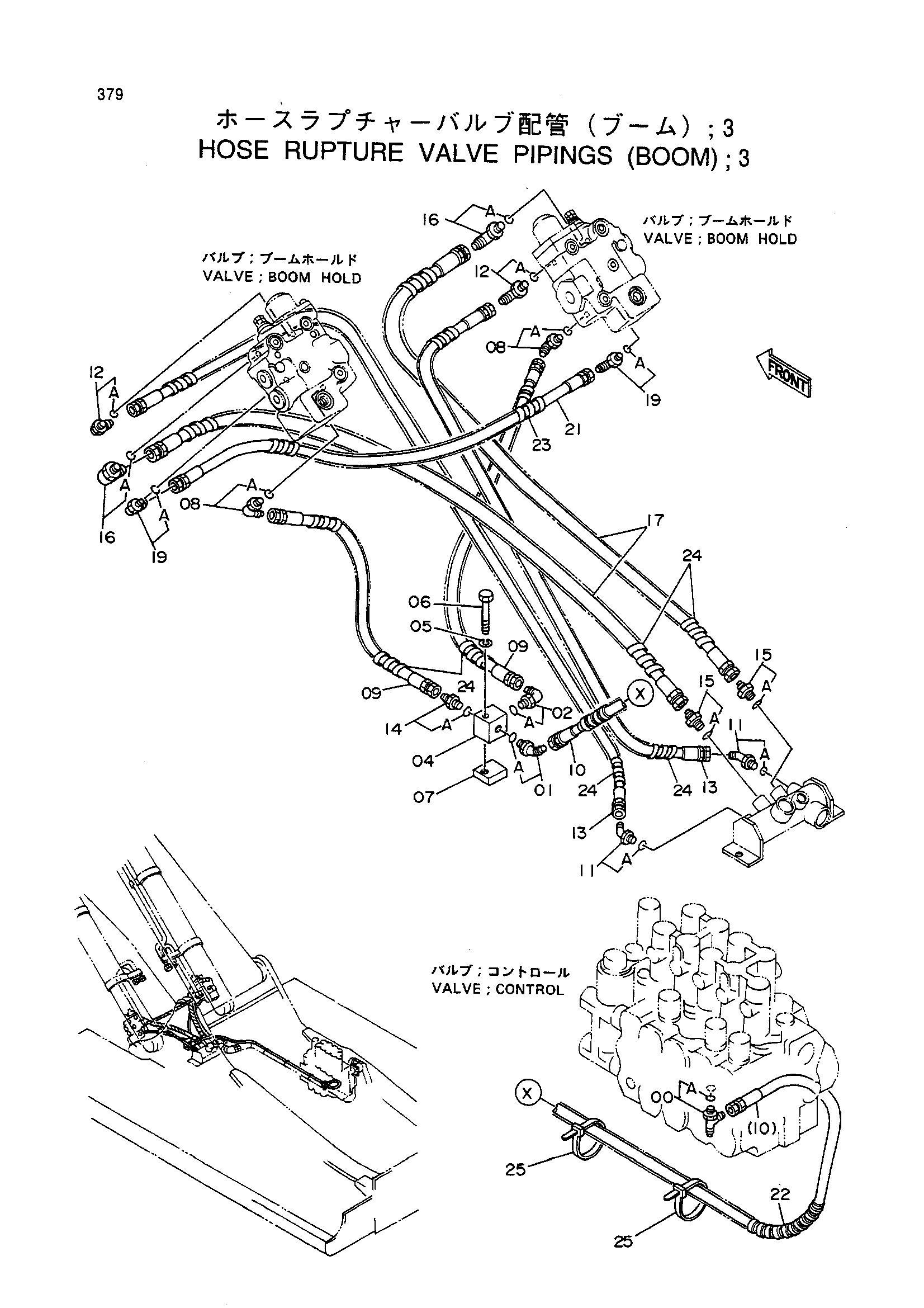

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела) 3» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4205363 | Тройник | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4190244 | Угловой штуцер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4154671 | Угловой штуцер | 1 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4251601 | Блок | 1 |
| 05 | A590912 | Пружинная шайба | 1 |
| 06 | J901265 | Болт | 1 |
| 07 | 4251845 | Седло винта | 1 |
| 08 | 4154671 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4250872 | Шланг | 2 |
| 10 | 4250871 | Шланг | 1 |
| 11 | 4190244 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4154671 | Угловой штуцер | 2 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4252815 | Шланг | 2 |
| 14 | 4200466 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4210361 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4154672 | Угловой штуцер | 2 |
| 16A | 4506418 | Уплотнительное кольцо | 1 |
| 17 | 4252816 | Шланг | 2 |
| 19 | 4154670 | Угловой штуцер | 2 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4263595 | Шланг | 1 |
| 22 | 4233030 | Трубка | 1 |
| 23 | 4044420 | Защитный кожух | 1 |
| 24 | 4133527 | Защитный кожух | 6 |
| 25 | 4055312 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
