Хигх-прессуре трубопроводы — HITACHI EX400

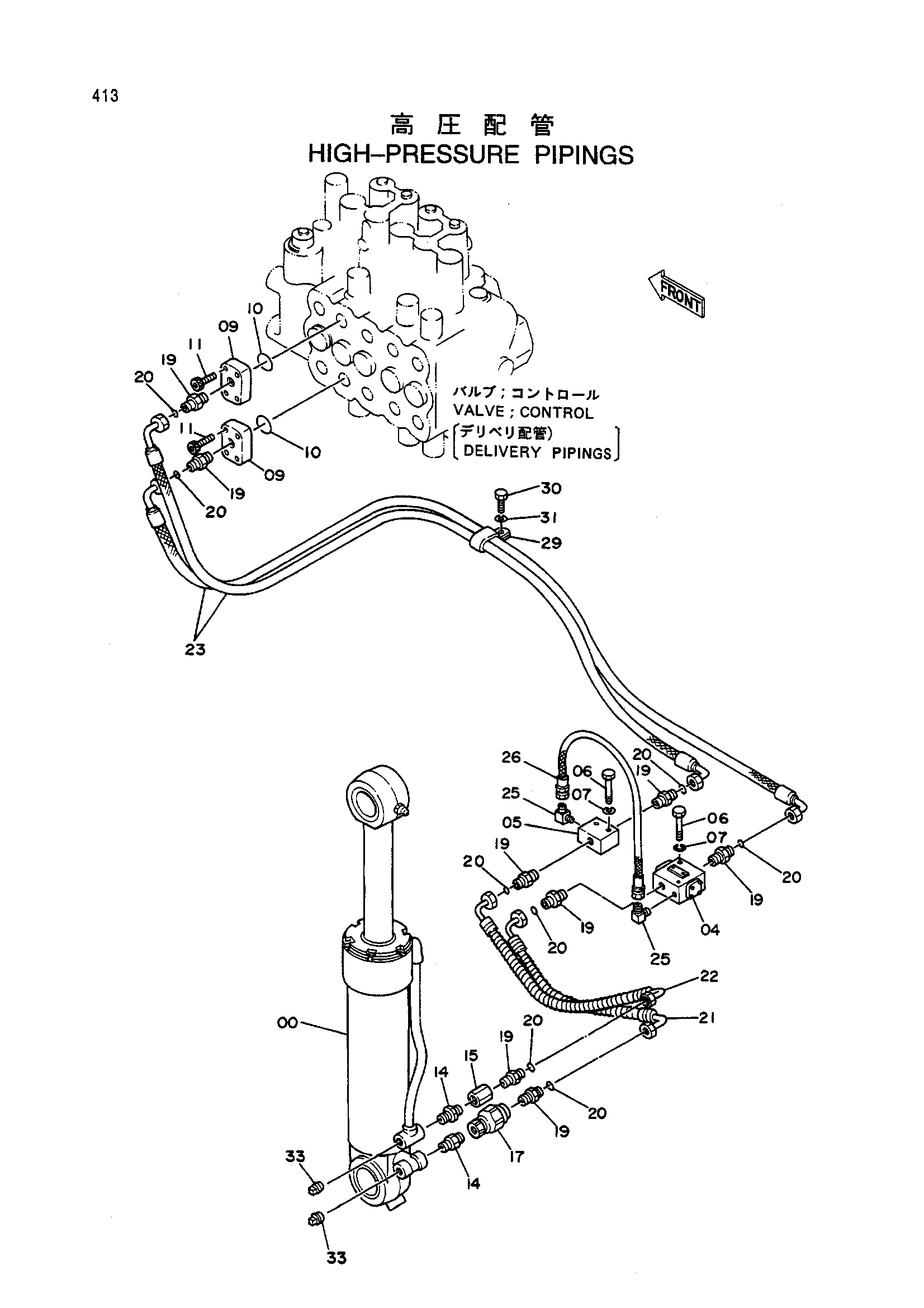

Заводская схема «Хигх-прессуре трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2012857 | Гидроцилиндр | 1 |
| 04 | 4240863 | Клапан | 1 |
| 05 | 4240862 | Блок | 1 |
| 06 | J901055 | Болт | 4 |
| 07 | A590910 | Пружинная шайба | 4 |
| 09 | 4240861 | Фланец | 2 |
| 10 | 4508805 | Уплотнительное кольцо | 2 |
| 11 | M341445 | Болт с внутренним шестигранником | 8 |
| 14 | 94-1703 | Адаптер | 2 |
| 15 | 94-0677 | Разъём S | 1 |
| 17 | 4146466 | Клапан словретерн | 1 |
| 19 | 4210942 | Адаптер | 8 |
| 20 | 4138938 | Уплотнительное кольцо | 8 |
| 21 | 4239757 | Шланг | 1 |
| 22 | 4239758 | Шланг | 1 |
| 23 | 4239756 | Шланг | 2 |
| 25 | 4154656 | Угловой штуцер | 2 |
| 26 | 4209727 | Шланг | 1 |
| 29 | 4192034 | Зажим | 1 |
| 30 | J901016 | Болт | 1 |
| 31 | A590910 | Пружинная шайба | 1 |
| 33 | 94-2024 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
