Шланг защита от разрыва клапан трубопроводы (рукоять) 2 — HITACHI EX400

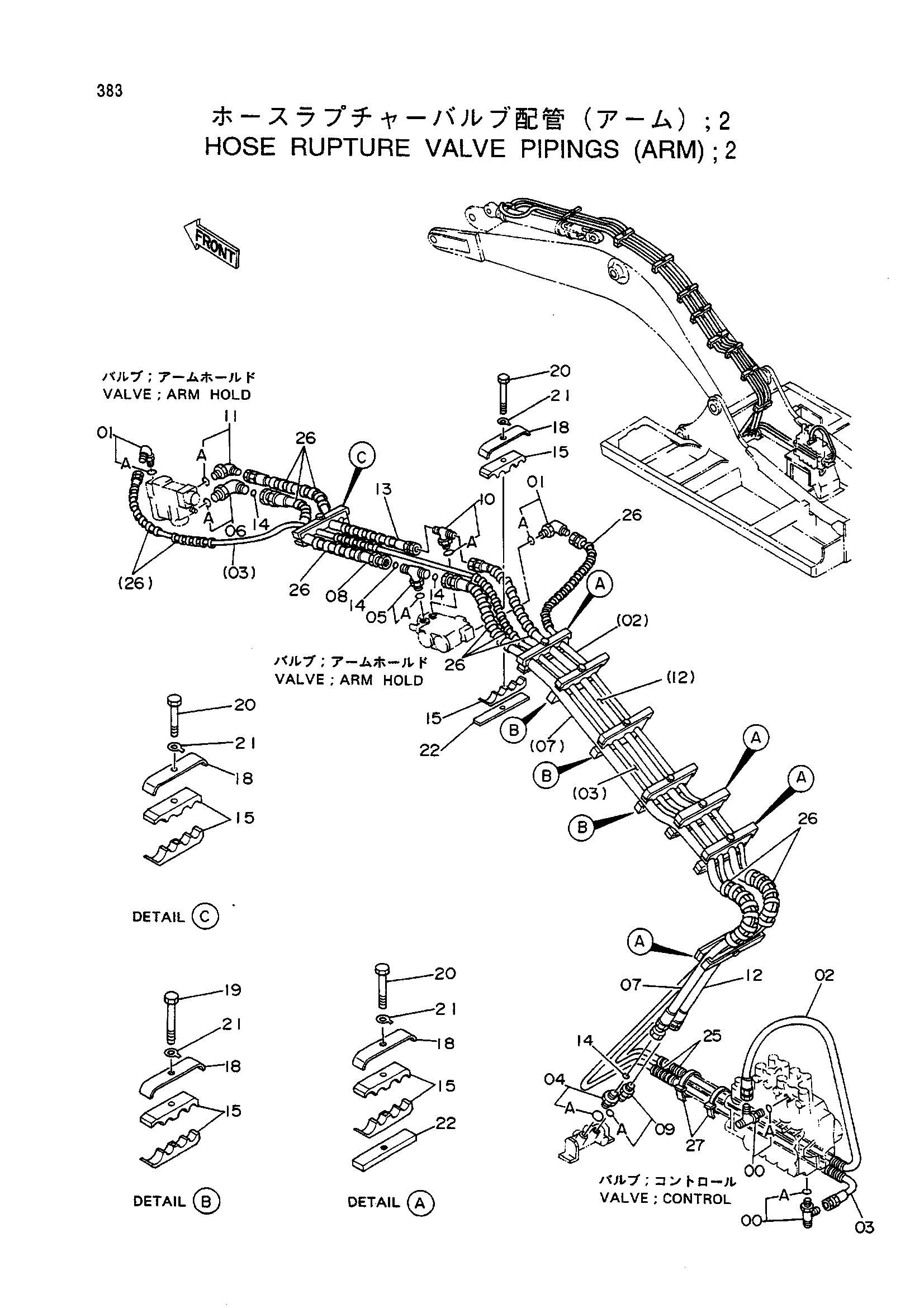

Заводская схема «Шланг защита от разрыва клапан трубопроводы (рукоять) 2» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4205363 | Тройник | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4154671 | Угловой штуцер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4247349 | Шланг | 1 |
| 03 | 4247350 | Шланг | 1 |
| 04 | 4189537 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4227004 | Тройник | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4157562 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4252818 | Шланг | 1 |
| 08 | 4252819 | Шланг | 1 |
| 09 | 4210361 | Адаптер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4251988 | Тройник | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4219345 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4252820 | Шланг | 1 |
| 13 | 4252821 | Шланг | 1 |
| 14 | 4187308 | Уплотнительное кольцо | 4 |
| 15 | 4253322 | Хомут шланга | 18 |
| 18 | 4032158 | Хомут | 9 |
| 19 | J901275 | Болт | 3 |
| 20 | J901260 | Болт | 6 |
| 21 | A590412 | Шайба тонгуед | 9 |
| 22 | 4154926 | Седло винта | 5 |
| 25 | 4233030 | Трубка | 2 |
| 26 | 4044420 | Защитный кожух | 17 |
| 27 | 4055312 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
