Всасывание трубопроводы — HITACHI EX400

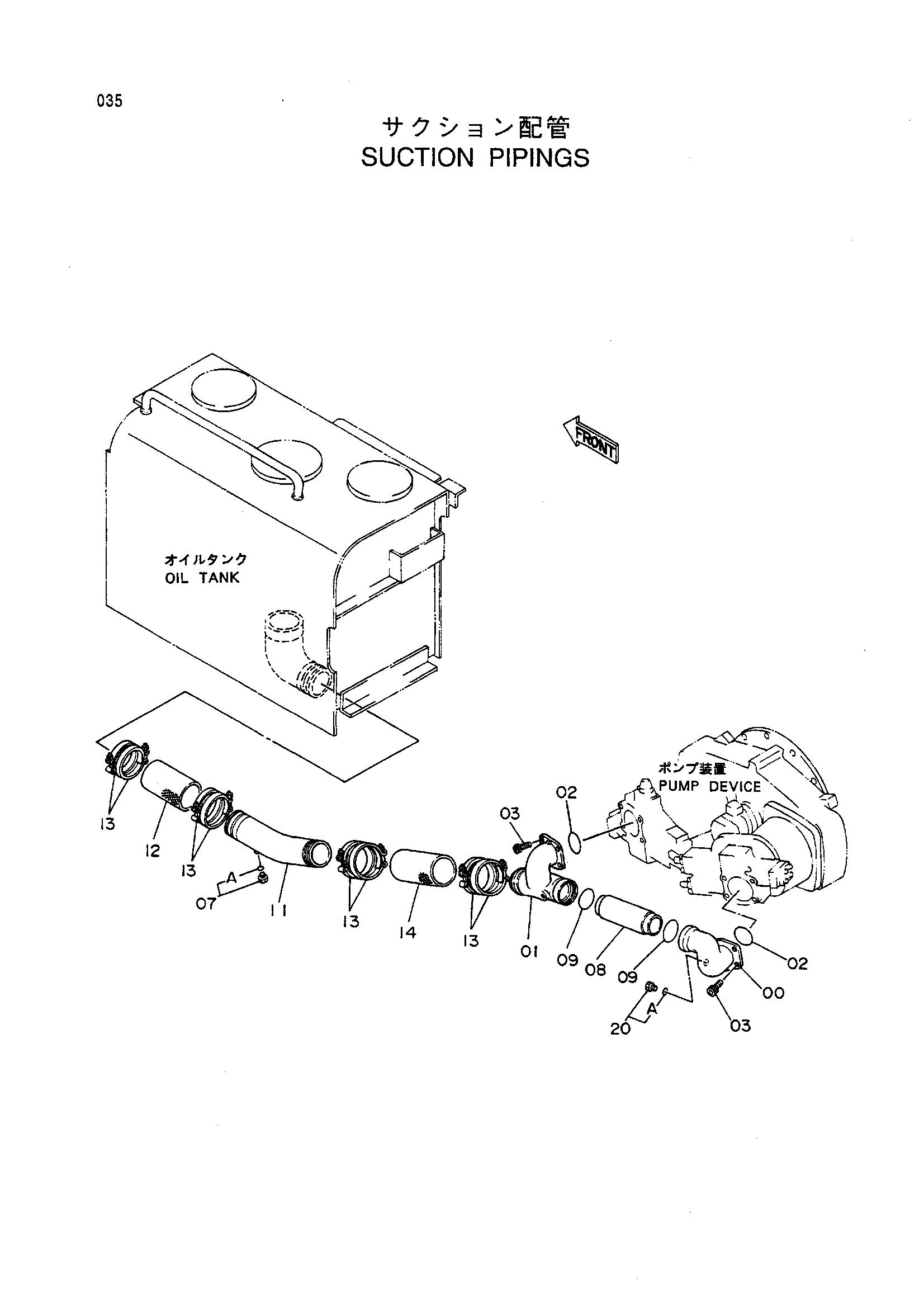

Заводская схема «Всасывание трубопроводы» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2024669 | Коллектор | 1 |
| 01 | 1011305 | Коллектор | 1 |
| 02 | A811110 | Уплотнительное кольцо | 2 |
| 03 | M341636 | Болт с внутренним шестигранником | 6 |
| 07 | 4093624 | Пробка | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4204955 | Трубка | 1 |
| 09 | 4205348 замена: 4314091 | Уплотнительное кольцо | 2 |
| 09 | 4314091 | Уплотнительное кольцо | 2 |
| 11 | 9728010 | Трубка | 1 |
| 12 | 4204188 | Резиновый шланг | 1 |
| 13 | 4204189 замена: 4282491 | Хомут шланга | 8 |
| 13 | 4282491 | Хомут шланга | 8 |
| 14 | 4221288 | Резиновый шланг | 1 |
| 20 | 4174541 | Пробка | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
