Бортовой редуктор — HITACHI EX400

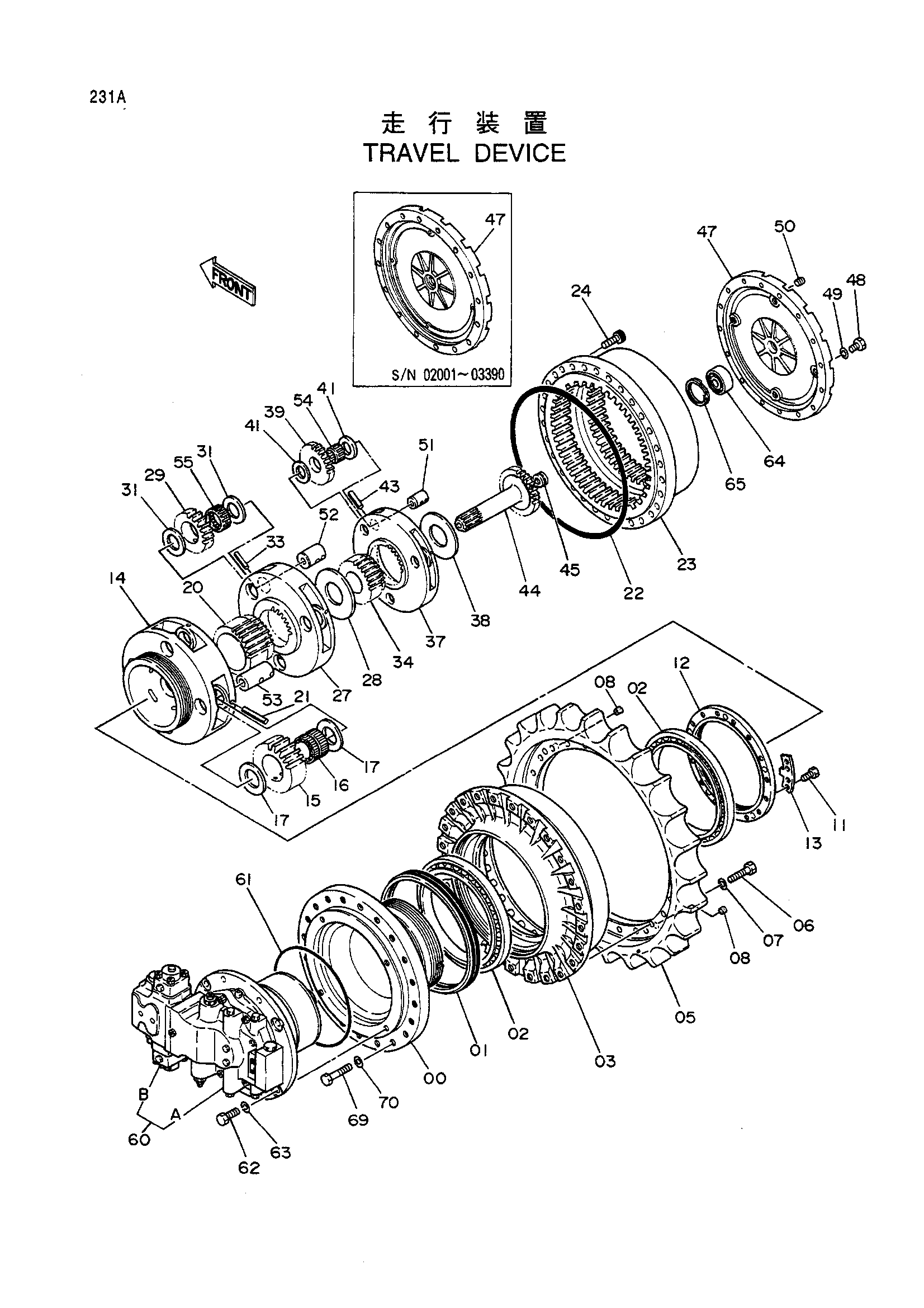

Заводская схема «Бортовой редуктор» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1011127 | Шпиндель | 1 |
| 00-65 | 9096632 | Бортовой редуктор в сборе | 2 |
| 00-70 | 9080250 | Бортовой редуктор в сборе | 2 |
| 01 | 4200413 замена: 4245703 | Комплект уплотнений | 1 |
| 01 | 4245703 | Комплект уплотнений | 1 |
| 02 | 4200411 | Роликовый подшипник | 2 |
| 03 | 1011126 | Барабан | 1 |
| 05 | 1010956 | Звёздочка | 1 |
| 06 | J932270 | Болт | 24 |
| 07 | A590922 | Пружинная шайба | 24 |
| 08 | 431578 | Пробка | 2 |
| 11 | J901222 | Болт | 2 |
| 12 | 3043140 | Гайка | 1 |
| 13 | 3043141 | Стопорная пластина | 1 |
| 14 | 1011132 замена: 1020640 | Водило | 1 |
| 14 | 1020640 | Водило | 1 |
| 15 | 3038190 | Планетарная шестерня | 4 |
| 16 | 4222930 | Игольчатый подшипник | 4 |
| 17 | 4219595 | Упорная пластина | 8 |
| 20 | 2024380 | Солнечная шестерня | 1 |
| 21 | 4207947 | Пружинный штифт | 4 |
| 22 | 4203187 | Уплотнительное кольцо | 1 |
| 23 | 1011130 | Коронная шестерня | 1 |
| 24 | M341850 | Болт с внутренним шестигранником | 30 |
| 27 | 1011128 | Водило | 1 |
| 28 | 4201966 | Проставка | 1 |
| 29 | 3038191 | Планетарная шестерня | 3 |
| 31 | 4201968 | Упорная пластина | 6 |
| 33 | 4203180 | Пружинный штифт | 3 |
| 34 | 2024381 | Солнечная шестерня | 1 |
| 37 | 1011129 | Водило | 1 |
| 38 | 4201965 | Проставка | 1 |
| 39 | 3038187 | Планетарная шестерня | 3 |
| 41 | 4201967 | Упорная пластина | 6 |
| 43 | 4192020 | Пружинный штифт | 3 |
| 44 | 2024382 | Вал проп. | 1 |
| 45 | 4232907 замена: 4246690 | Сиденье | 1 |
| 45 | 4246690 | Сиденье | 1 |
| 45 | 4295232 | Стопорный палец | 1 |
| 47 | 1011131 замена: 1018010 | Крышка | 1 |
| 47 | 1011131 замена: 4274541 | Крышка | 1 |
| 47 | 1011131 замена: 4295204 | Крышка | 1 |
| 47 | 1011131 замена: 4295232 | Крышка | 1 |
| 47 | 1018010 | Крышка | 1 |
| 48 | J901435 | Болт | 16 |
| 49 | A590914 | Пружинная шайба | 16 |
| 50 | 94-2014 | Пробка | 3 |
| 51 | 3042696 | Палец | 3 |
| 52 | 3042697 | Палец | 3 |
| 53 | 3042698 | Палец | 4 |
| 54 | 4228364 | Игольчатый подшипник | 3 |
| 55 | 4228365 | Игольчатый подшипник | 3 |
| 60 | 4223012 замена: 4299090 | Гидромотор | 1 |
| 60 | 4299090 | Гидромотор | 1 |
| 60A | 4236052 | Гидромотор | 1 |
| 60A | 4236052 замена: 4236052 | Гидромотор | 1 |
| 60B | 4236053 замена: 4299637 | Тормозной клапан | 1 |
| 60B | 4299637 | Тормозной клапан | 1 |
| 61 | 4203188 замена: 4271596 | Уплотнительное кольцо | 1 |
| 61 | 4271596 | Уплотнительное кольцо | 1 |
| 62 | J911860 | Болт | 4 |
| 63 | A590918 | Пружинная шайба | 4 |
| 64 | 4274541 | Шариковый подшипник | 1 |
| 65 | 4295204 | Стопорное кольцо | 1 |
| 69 | J932200 | Болт | 20 |
| 69 | J932200 | Болт | 40 |
| 70 | 4089822 | Шайба | 20 |
| 70 | 4089822 | Шайба | 40 |
| 70 | A590922 замена: 4089822 | Пружинная шайба | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
