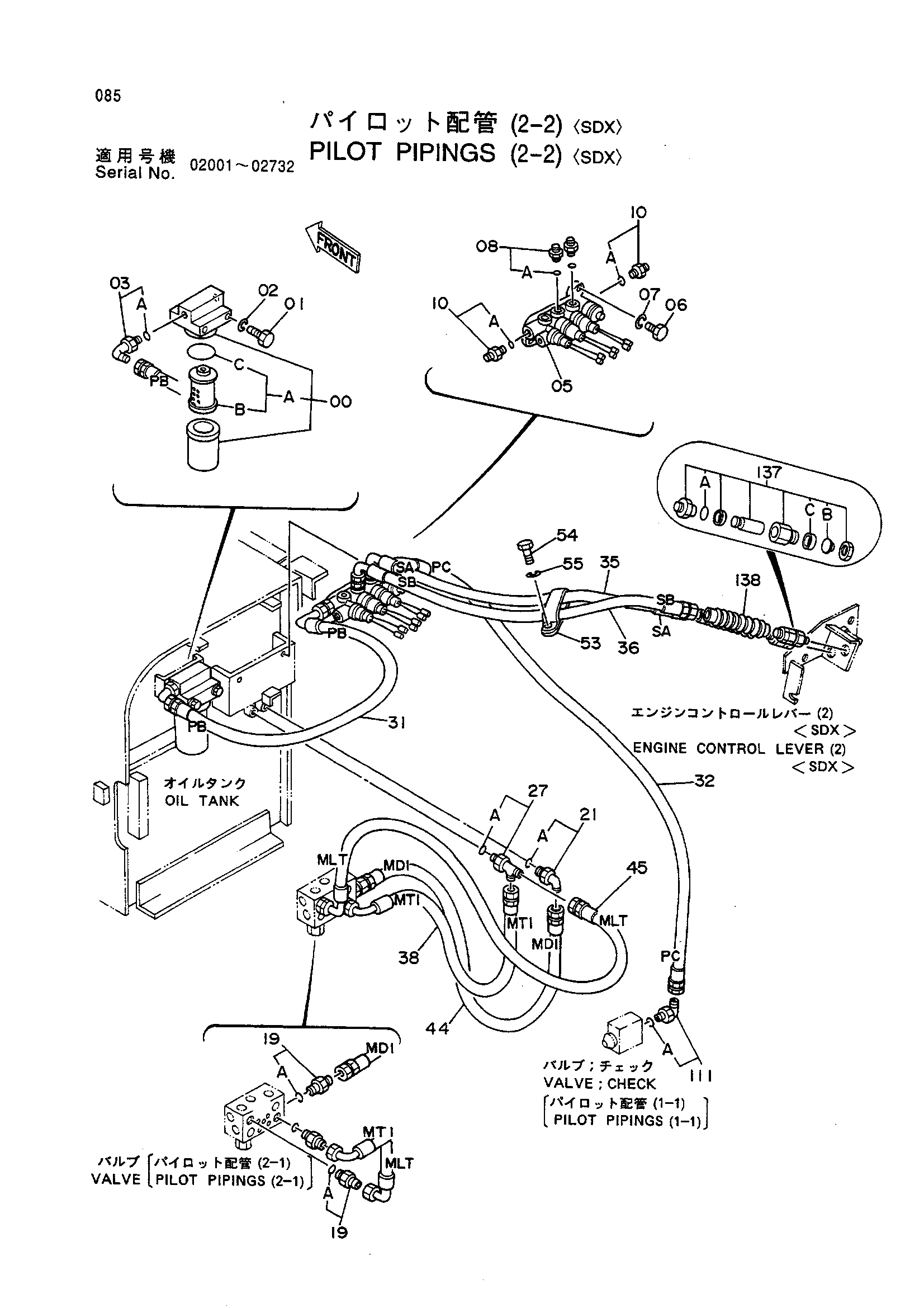

Пилотный трубопроводы (2-2) <SDX> — HITACHI EX400
Заводская схема «Пилотный трубопроводы (2-2) <SDX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4191300 | Масляный фильтр | 1 |
| 00A | 4207841 | Элемент масляный | 1 |
| 00B | 4191301 | Фильтрующий элемент | 1 |
| 00C | A811065 | Уплотнительное кольцо | 1 |
| 01 | J901000 | Болт | 2 |
| 02 | A590910 | Пружинная шайба | 2 |
| 03 | 4154672 | Угловой штуцер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4207082 | Электромагнитный клапан | 1 |
| 06 | J901030 | Болт | 2 |
| 07 | A590910 | Пружинная шайба | 2 |
| 08 | 4200465 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 2 |
| 10 | 4210361 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 3 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4203171 | Тройник | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4217393 | Шланг (PB) | 1 |
| 32 | 4217354 | Шланг (PC) | 1 |
| 35 | 4207935 | Шланг (SA) | 1 |
| 36 | 4207936 | Шланг (SB) | 1 |
| 38 | 4207334 | Шланг (MT1) | 1 |
| 44 | 4217356 | Шланг (MD1) | 1 |
| 45 | 4224463 | Шланг (MLT) | 1 |
| 53 | 4190292 | Зажим | 1 |
| 54 | J901016 | Болт | 1 |
| 55 | A590910 | Пружинная шайба | 1 |
| 111 | 4154672 | Угловой штуцер | 1 |
| 111A | 4506418 | Уплотнительное кольцо | 1 |
| 137 | 4187914 | Гидроцилиндр | 2 |
| 137A | 4506424 | Уплотнительное кольцо | 1 |
| 137B | 4310968 | Кольцо виер | 1 |
| 137C | 4310969 | Уплотнение | 1 |
| 138 | 4208277 | Защитный чехол | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
