Управление двигателем рычаг (2) <SDX> — HITACHI EX400

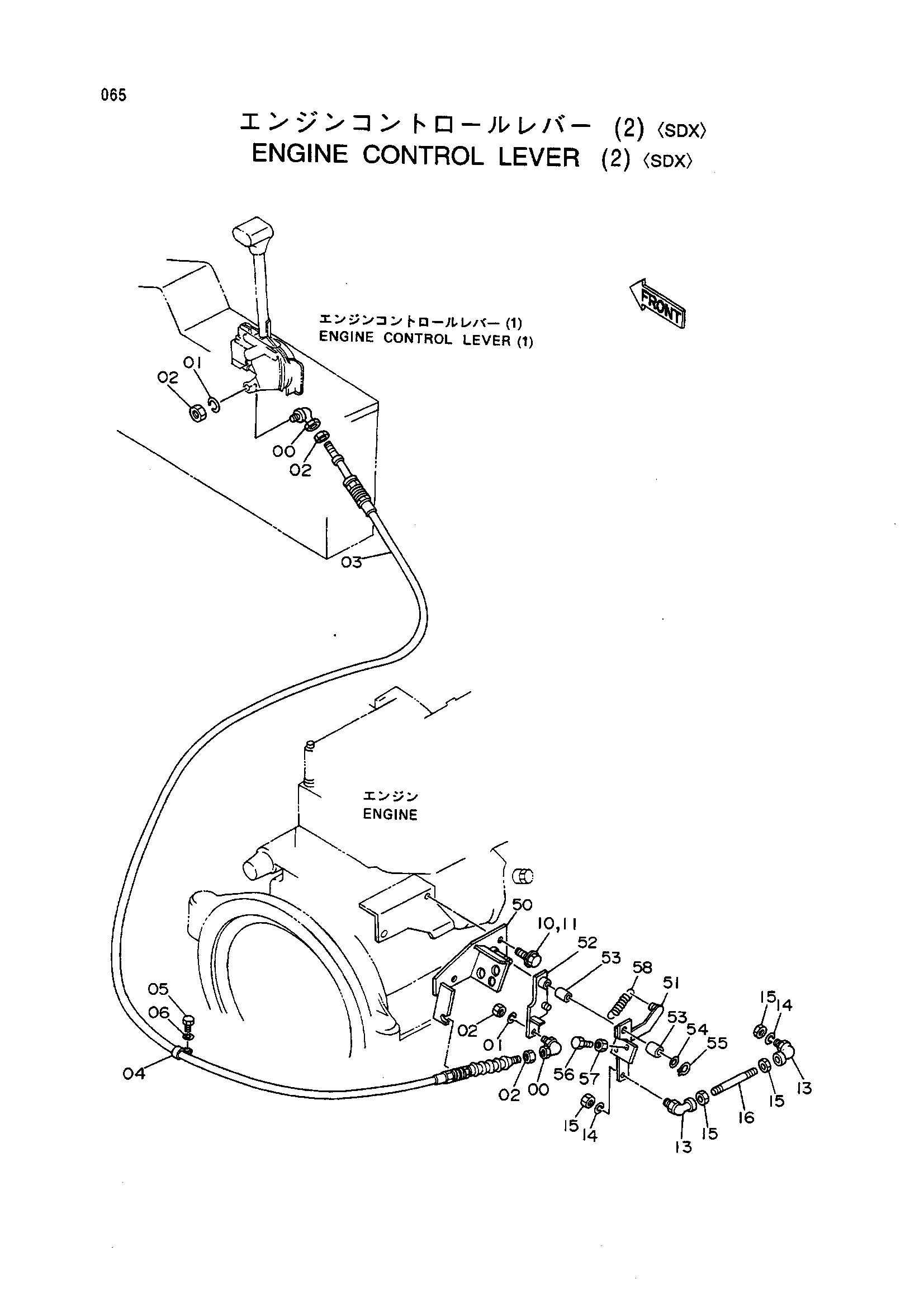

Заводская схема «Управление двигателем рычаг (2) <SDX>» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4056016 | Шарнир | 2 |
| 01 | A590905 | Пружинная шайба | 2 |
| 02 | M500504 | Гайка | 4 |
| 03 | 4240042 | Трос управления | 1 |
| 04 | 4190276 | Зажим | 1 |
| 05 | J901016 | Болт | 1 |
| 06 | A590910 | Пружинная шайба | 1 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | J011025 | Болт с шайбой | 2 |
| 11 | J901025 | Болт | 2 |
| 13 | 4056017 | Шарнир | 2 |
| 14 | A590906 | Пружинная шайба | 2 |
| 15 | M500605 | Гайка | 4 |
| 16 | 4177596 | Шток | 1 |
| 50 | 7019152 | Кронштейн | 1 |
| 50 | 7024023 | Кронштейн | 1 |
| 51 | 7018657 | Рычаг | 1 |
| 52 | 8040694 | Рычаг | 1 |
| 53 | 4173387 | Втулка | 2 |
| 54 | A590114 | Плоская шайба | 2 |
| 55 | 991337 | Стопорное кольцо | 1 |
| 56 | 4188376 | Механизм натяжения | 2 |
| 57 | 4122395 | Гайка | 2 |
| 58 | 4188375 | Пружина растяжения | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
