Насосный агрегат — HITACHI EX400

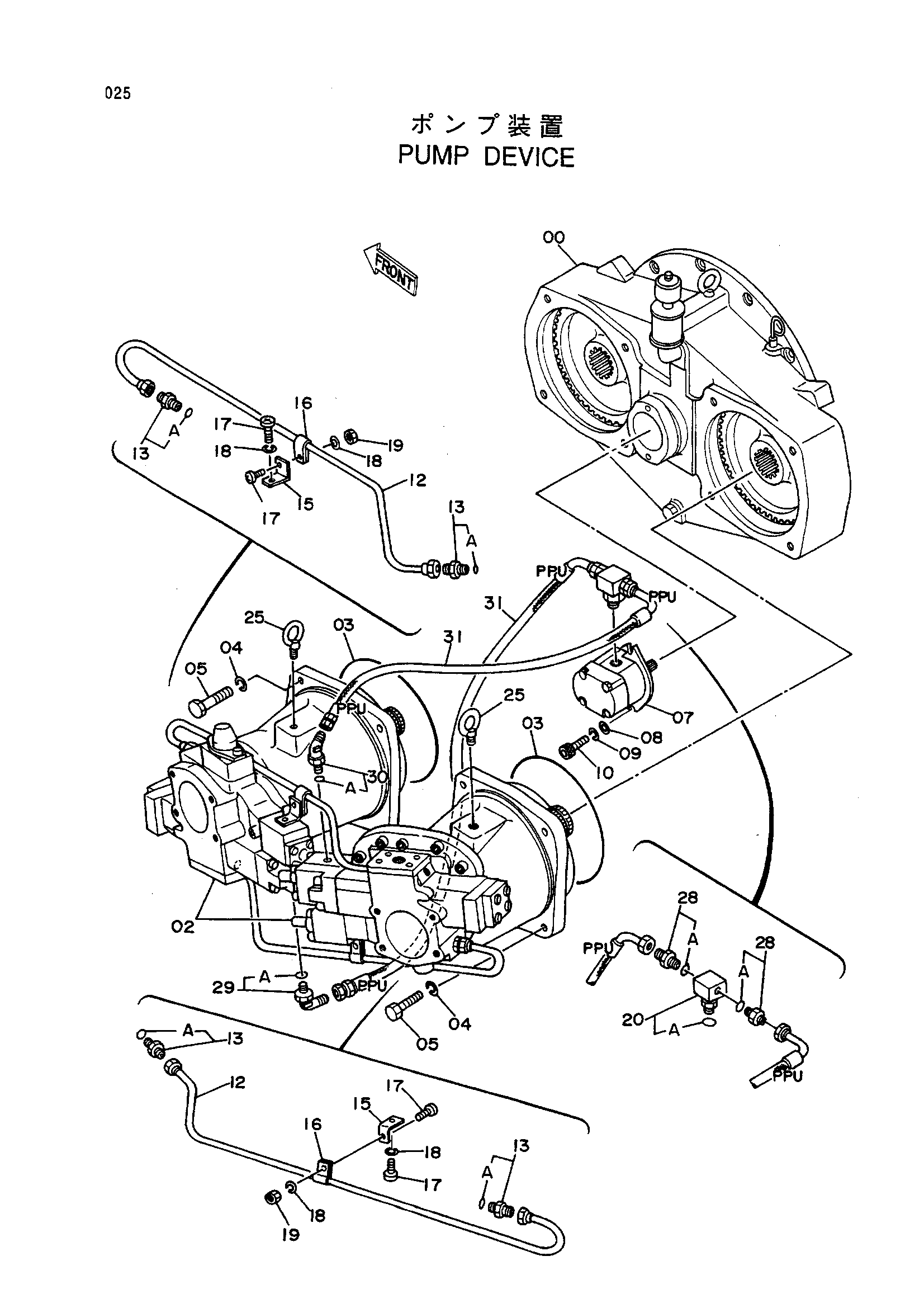

Заводская схема «Насосный агрегат» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9073620 | Насос в сборе | 1 | |
| 02 | 4205846 замена: 4193826 | Поршневой насос | 2 |
| 02 | 4205846 замена: 4245188 | Поршневой насос | 2 |
| 02 | 4205846 замена: 4246412 | Поршневой насос | 2 |
| 02 | 4205846 замена: 4245189 | Поршневой насос | 2 |
| 02 | 4246412 | Поршневой насос | 2 |
| 02 | 4246412 | Поршневой насос | 2 |
| 03 | 4205316 | Уплотнительное кольцо | 2 |
| 04 | A590920 | Пружинная шайба | 8 |
| 05 | J912065 | Болт | 8 |
| 07 | 4181700 | Шестерённый насос | 1 |
| 08 | A590110 | Плоская шайба | 2 |
| 09 | 984054 | Пружинная шайба | 2 |
| 10 | M341028 | Болт с внутренним шестигранником | 2 |
| 12 | 3038939 | Трубка | 2 |
| 13 | 4106892 | Штуцер трубки | 4 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4205847 | Кронштейн | 2 |
| 16 | 4000853 | Зажим трубка | 2 |
| 17 | M430613 | Винт | 4 |
| 18 | A590906 | Пружинная шайба | 4 |
| 19 | M500605 | Гайка | 2 |
| 20 | 4191974 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4092149 | Болт проушина | 2 |
| 28 | 4200465 | Адаптер | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4154670 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4193826 | Угловой штуцер | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4217380 | Шланг (PPU) | 2 |
| 31 | 4217380 | Шланг (PPU) | 2 |
| 31 | 4245189 | Шланг (PPU) | 2 |
| 31 | 4245189 | Шланг (PPU) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
