Крышка (2) — HITACHI EX400

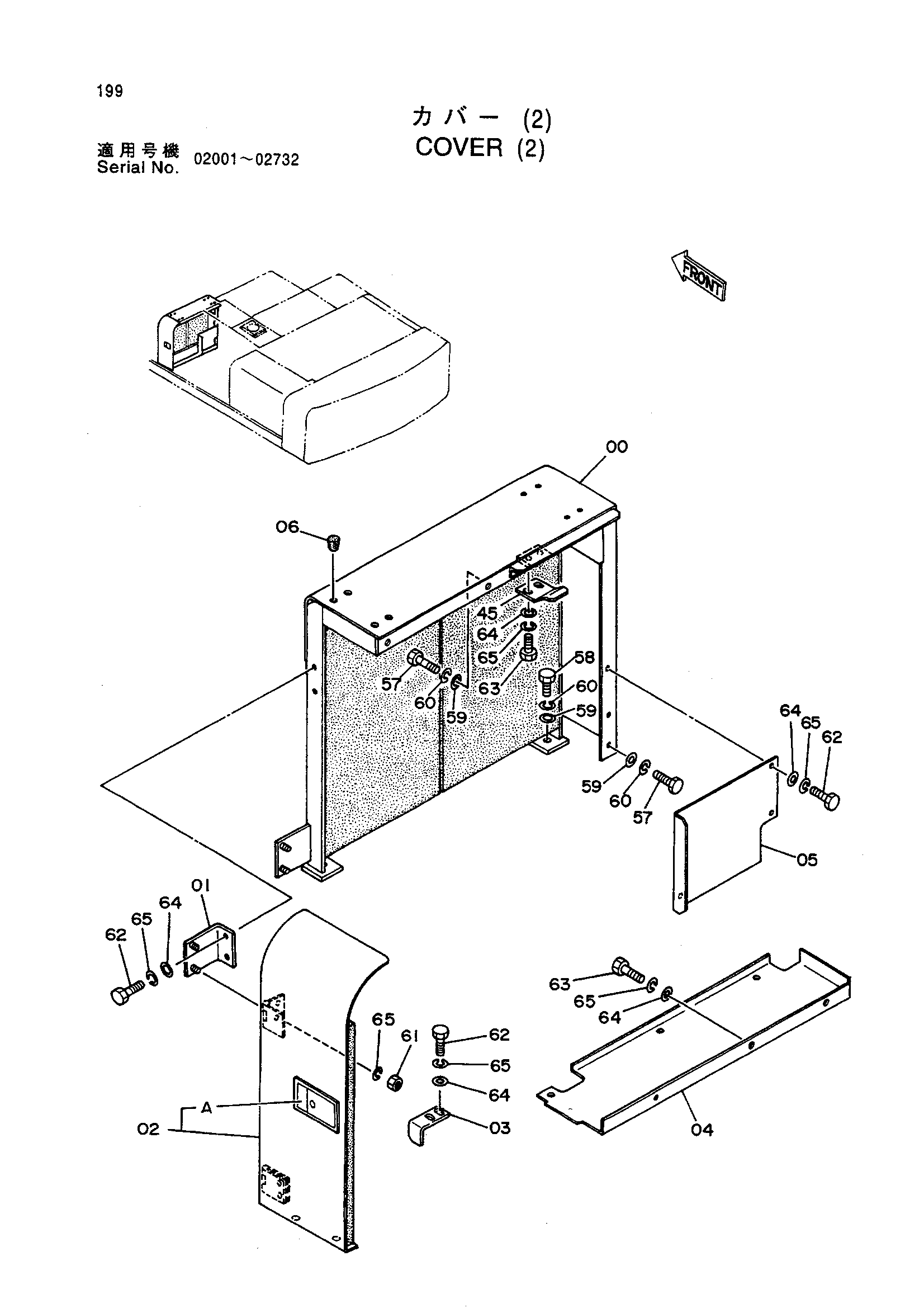

Заводская схема «Крышка (2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6009439 | Опора | 1 |
| 01 | 9729834 | Кронштейн | 1 |
| 02 | 7019431 | Дверь | 1 |
| 02A | 7017924 | Дверь блокировка (2)<для детали: см. отдельный | 1 |
| 03 | 4219018 | Ограничитель | 1 |
| 04 | 3042867 | Крышка | 1 |
| 05 | 4222685 | Пластина | 1 |
| 06 | 428028 | Пробка | 8 |
| 45 | 4226919 | Ограничитель | 1 |
| 57 | J901635 | Болт | 3 |
| 58 | J901645 | Болт | 2 |
| 59 | A590116 | Плоская шайба | 5 |
| 60 | A590916 | Пружинная шайба | 5 |
| 61 | J950012 | Гайка | 4 |
| 62 | J901225 | Болт | 7 |
| 63 | J901230 | Болт | 8 |
| 64 | A590112 | Плоская шайба | 15 |
| 65 | A590912 | Пружинная шайба | 19 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
