Машина радиатор (2) — HITACHI EX400

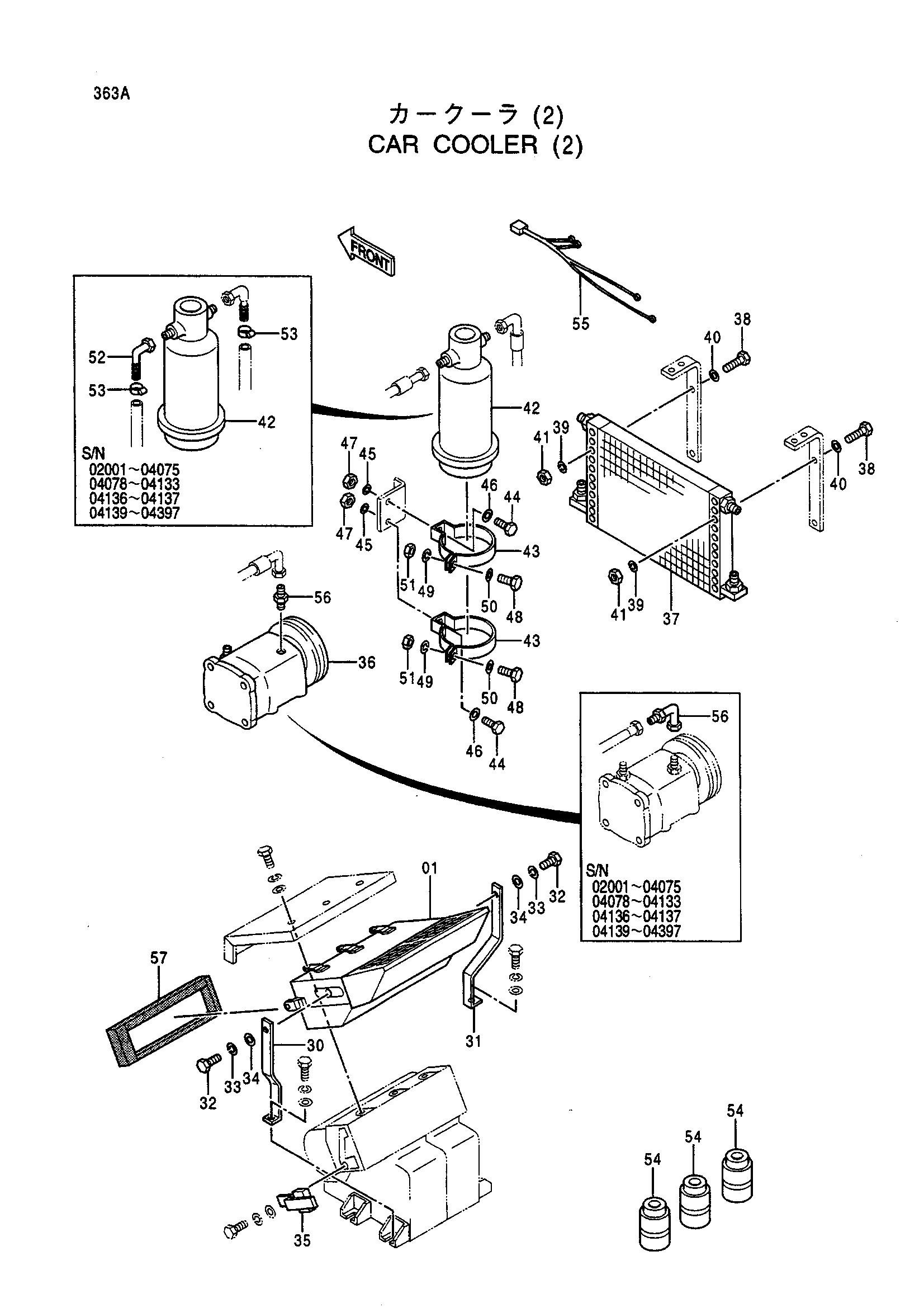

Заводская схема «Машина радиатор (2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4078816	Радиатор в сборе	1
01	4080640	Радиатор блок	1
30	4080643	Кронштейн R	1
31	4080642	Кронштейн L	1
32	M200613	Болт	2
33	A590906	Пружинная шайба	2
34	A590106	Плоская шайба	2
35	4110901	Выключатель микро	1
36	4080641	Компрессор	1
37	4045674	Конденсатор	1
38	J900645	Болт	4
39	A590906	Пружинная шайба	4
40	A590106	Плоская шайба	4
41	M500605	Гайка	4
42	4080644	Ликуидтанк	1
43	4045673	Кронштейн	2
44	M200816	Болт	2
45	A590908	Пружинная шайба	2
46	A590108	Плоская шайба	2
47	M500807	Гайка	2
48	M200620	Болт	2
49	A590906	Пружинная шайба	2
50	A590106	Плоская шайба	2
51	M500605	Гайка	2
52	4099156	Адаптер	1
52	4099156	Адаптер	1
52	4099156	Адаптер	1
52	4099156	Адаптер	1
53	4514700	Зажим шланг	2
53	4514700	Зажим шланг	2
53	4514700	Зажим шланг	2
53	4514700	Зажим шланг	2
54	4507594	GAS	3
55	4080645	Жгут проводов	1
56	4045670	Угловой штуцер	1
56	4045670	Угловой штуцер	1
56	4045670	Угловой штуцер	1
56	4045670	Угловой штуцер	1
56	4337581	Адаптер	1
56	4337581	Адаптер	1
56	4337581	Адаптер	1
56	4337581	Адаптер	1
57	4110899	Амортизатор	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
