Рычаг управления (2) — HITACHI EX400

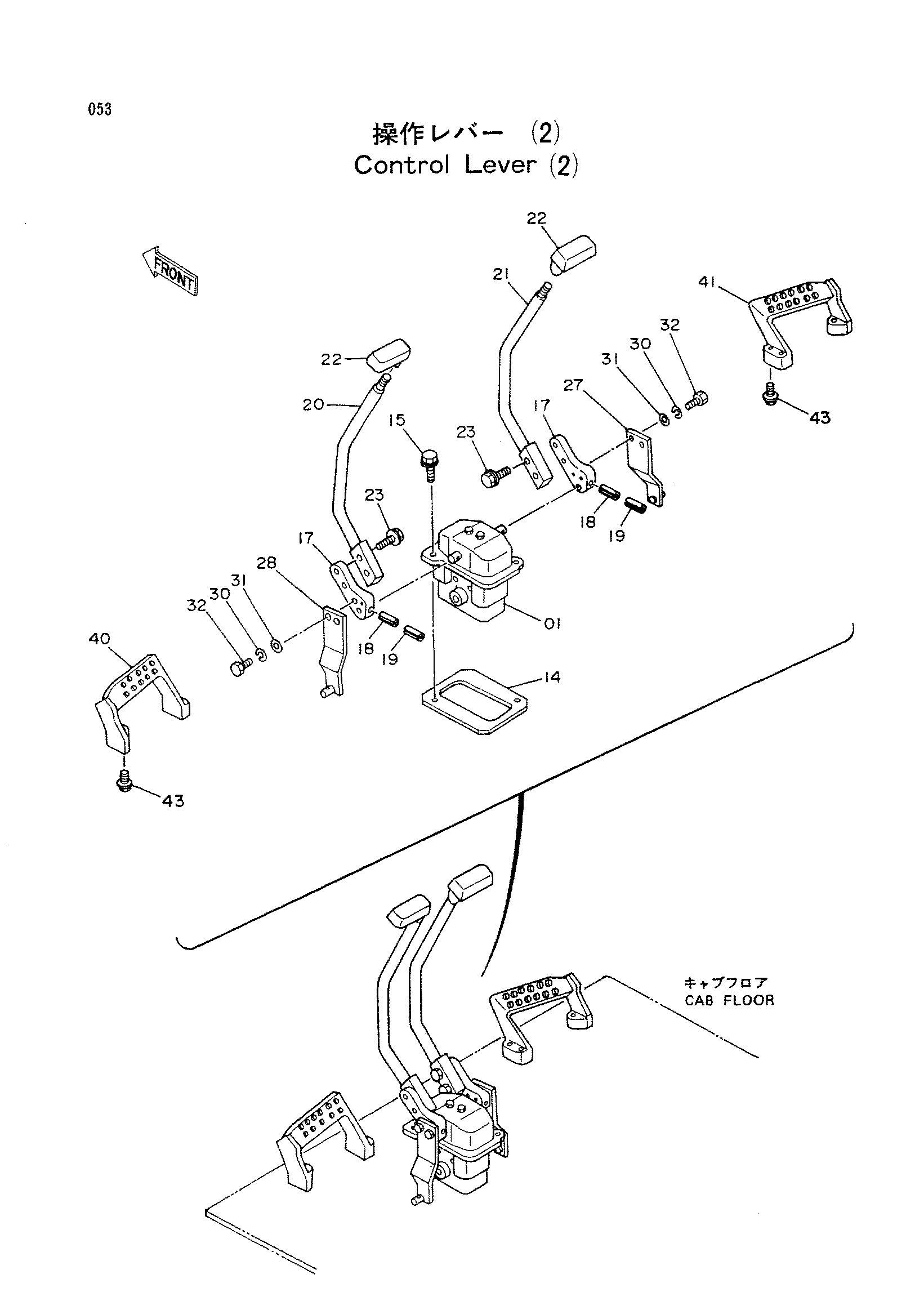

Заводская схема «Рычаг управления (2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9115497 | Пилотный клапан | 1 |
| 14 | 4191969 | Пластина | 1 |
| 15 | J021040 | Болт с шайбой | 2 |
| 17 | 4204996 | Кронштейн | 2 |
| 18 | 4205317 | Пружинный штифт | 2 |
| 19 | 4205318 | Пружинный штифт | 2 |
| 20 | 8036783 | Рычаг | 1 |
| 21 | 8036784 | Рычаг | 1 |
| 22 | 4204810 | Рукоятка | 2 |
| 23 | J011040 | Болт с шайбой | 4 |
| 27 | 9728065 | Кронштейн | 1 |
| 28 | 9728053 | Кронштейн | 1 |
| 30 | A590910 | Пружинная шайба | 4 |
| 31 | A590110 | Плоская шайба | 4 |
| 32 | J901018 | Болт | 4 |
| 40 | 2024629 | Подставка для ног | 1 |
| 41 | 2024630 | Подставка для ног | 1 |
| 43 | J011025 | Болт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
