Гусеничная рама — HITACHI EX400

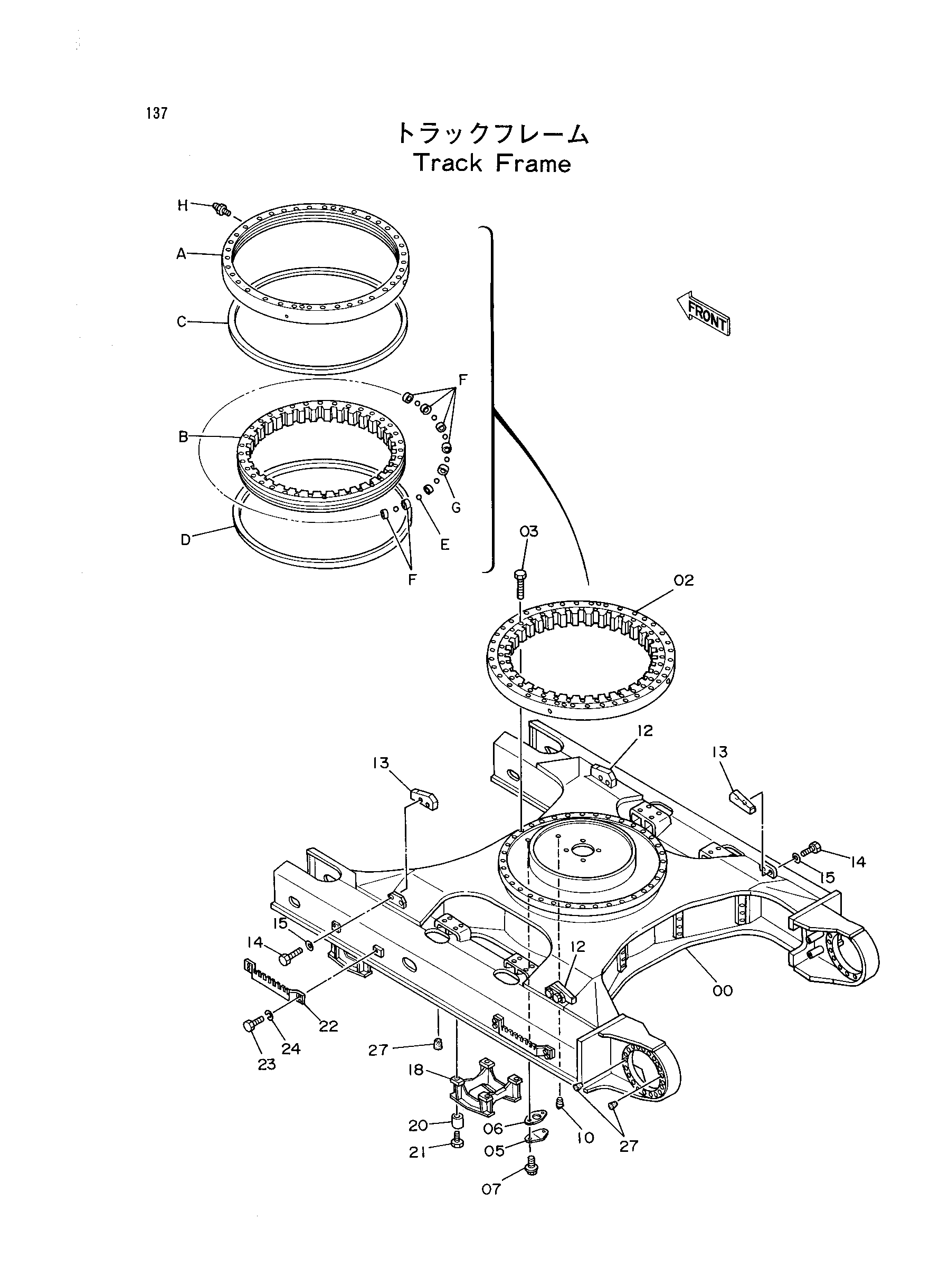

Заводская схема «Гусеничная рама» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5002083 | Рама трукк | 1 |
| 02 | 9099109 | Подшипник. свингкиркл в сборе | 1 |
| 02C | 4199645 | Уплотнение | 1 |
| 02D | 4199644 | Уплотнение | 1 |
| 02E | 4199643 | Шарик | 1 |
| 02F | 4128130 | Опора | 75 |
| 02G | 4128131 | Опора | 6 |
| 02H | J75481 | Штуцер | 1 |
| 03 | J932709 | Болт | 36 |
| 05 | 4013896 | Крышка | 1 |
| 06 | 4510901 | Манжета | 1 |
| 07 | J011020 | BLT с шайбой | 2 |
| 10 | 94-2024 | Пробка | 1 |
| 12 | 3038963 | Блок | 2 |
| 13 | 3038964 | Блок | 2 |
| 14 | J931645 | Болт | 8 |
| 15 | 4114405 | Шайба | 8 |
| 18 | 7018441 | Защитный кожух | 4 |
| 20 | 4089822 | Шайба | 16 |
| 21 | J932265 | Болт | 16 |
| 22 | 9730430 | Ступень | 4 |
| 23 | J901640 | Болт | 16 |
| 24 | A590916 | Пружинная шайба | 16 |
| 27 | 431578 | Пробка | 16 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
