Пилотный трубопроводы (3-1) — HITACHI EX400

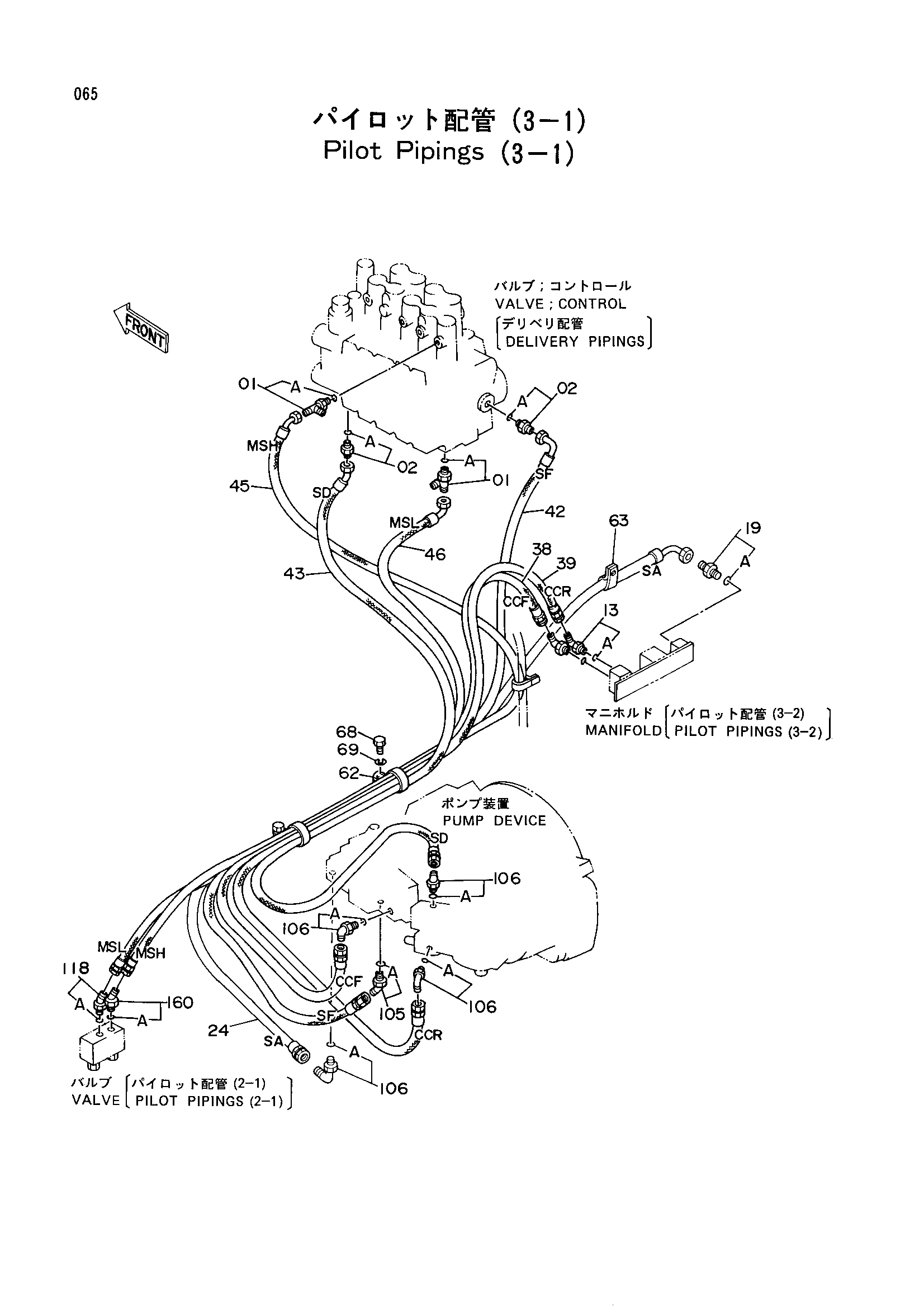

Заводская схема «Пилотный трубопроводы (3-1)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4302196 | Тройник | 2 |
| 01A | A813014 | Уплотнительное кольцо | 1 |
| 02 | 4302200 | Адаптер | 2 |
| 02A | A813011 | Уплотнительное кольцо | 1 |
| 13 | 4302186 | Угловой штуцер | 2 |
| 13A | A813011 | Уплотнительное кольцо | 1 |
| 19 | 4302200 | Адаптер | 1 |
| 19A | A813011 | Уплотнительное кольцо | 1 |
| 24 | 4218076 | Шланг (SA) | 1 |
| 38 | 4207346 | Шланг (CCF) | 1 |
| 39 | 4207347 | Шланг (CCR) | 1 |
| 42 | 4222079 | Шланг (SF) | 1 |
| 43 | 4245188 | Шланг (SD) | 1 |
| 45 | 4207327 | Шланг (MSH) | 1 |
| 46 | 4207328 | Шланг (MSL) | 1 |
| 62 | 4190265 | Зажим | 2 |
| 63 | 4190292 | Зажим | 1 |
| 68 | J901016 | Болт | 2 |
| 69 | A590910 | Пружинная шайба | 2 |
| 105 | 4302185 | Угловой штуцер | 1 |
| 105A | A813011 | Уплотнительное кольцо | 1 |
| 106 | 4302186 | Угловой штуцер | 4 |
| 106A | A813011 | Уплотнительное кольцо | 1 |
| 118 | 4302189 | Угловой штуцер | 1 |
| 118A | A813011 | Уплотнительное кольцо | 1 |
| 160 | 4302189 | Угловой штуцер | 1 |
| 160A | A813011 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
