Гидроцилиндр рукояти — HITACHI EX400

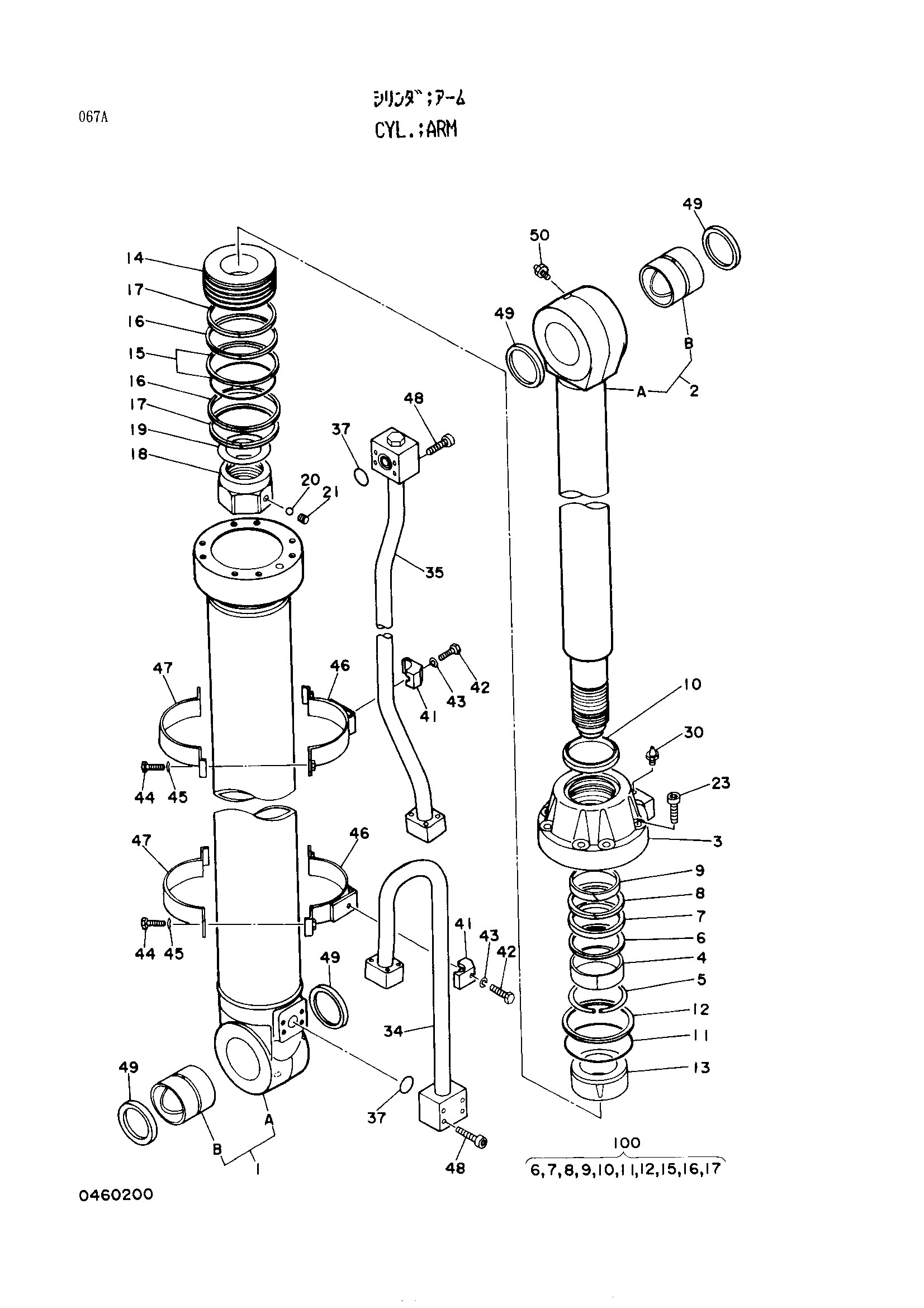

Заводская схема «Гидроцилиндр рукояти» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4278294 | Гидроцилиндр рукояти | 1 | |
| 1-30 | 4307090 | Гидроцилиндр. (пипелесс) | 1 |
| 1 | 0460201 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0352722 | Втулка пальца | 1 |
| 2 | 0460202 | Шток поршня в сборе | 1 |
| 2B | 0352722 | Втулка пальца | 1 |
| 3 | 0460203 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0353005 | Уплотнительное кольцо | 1 |
| 7 | 0191405 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0417605 | Направляющее кольцо | 1 |
| 10 | 0257006 | Грязесъёмное кольцо | 1 |
| 11 | A812180 | Уплотнительное кольцо | 1 |
| 12 | 0242507 | Опорное кольцо | 1 |
| 13 | 0353007 | Амортизирующий подшипник | 1 |
| 14 | 0353008 | Поршень | 1 |
| 15 | 0242510 | Кольцо уплотнение в сборе | 1 |
| 16 | 0336808 | Кольцо | 2 |
| 17 | 0242512 | Кольцо | 2 |
| 18 | 0353009 | Гайка | 1 |
| 19 | 0353010 | Регулировочная шайба | 1 |
| 20 | 0353011 | Стальной шарик | 1 |
| 21 | 0353012 | Установочный винт | 1 |
| 23 | 0353013 | Болт с внутренним шестигранником | 8 |
| 30 | 0237418 | Бреедер воздушный | 2 |
| 34 | 0460204 | Трубка | 1 |
| 35 | 0460205 | Трубка | 1 |
| 37 | A813042 | Уплотнительное кольцо | 2 |
| 41 | 0353016 | Хомут трубки | 2 |
| 42 | 0254312 | Болт | 2 |
| 43 | A590914 | Пружинная шайба | 2 |
| 44 | 0408815 | Болт | 4 |
| 45 | 0325913 | Шайба | 4 |
| 46 | 0353017 | Лента | 2 |
| 47 | 0353018 | Лента | 2 |
| 48 | 0353019 | Болт с внутренним шестигранником | 8 |
| 49 | 4085479 | Пылезащитное уплотнение | 1 |
| 50 | J75481 | Штуцер | 1 |
| 100 | 4306766 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
