Смазка трубопроводы (рукоять) — HITACHI EX400

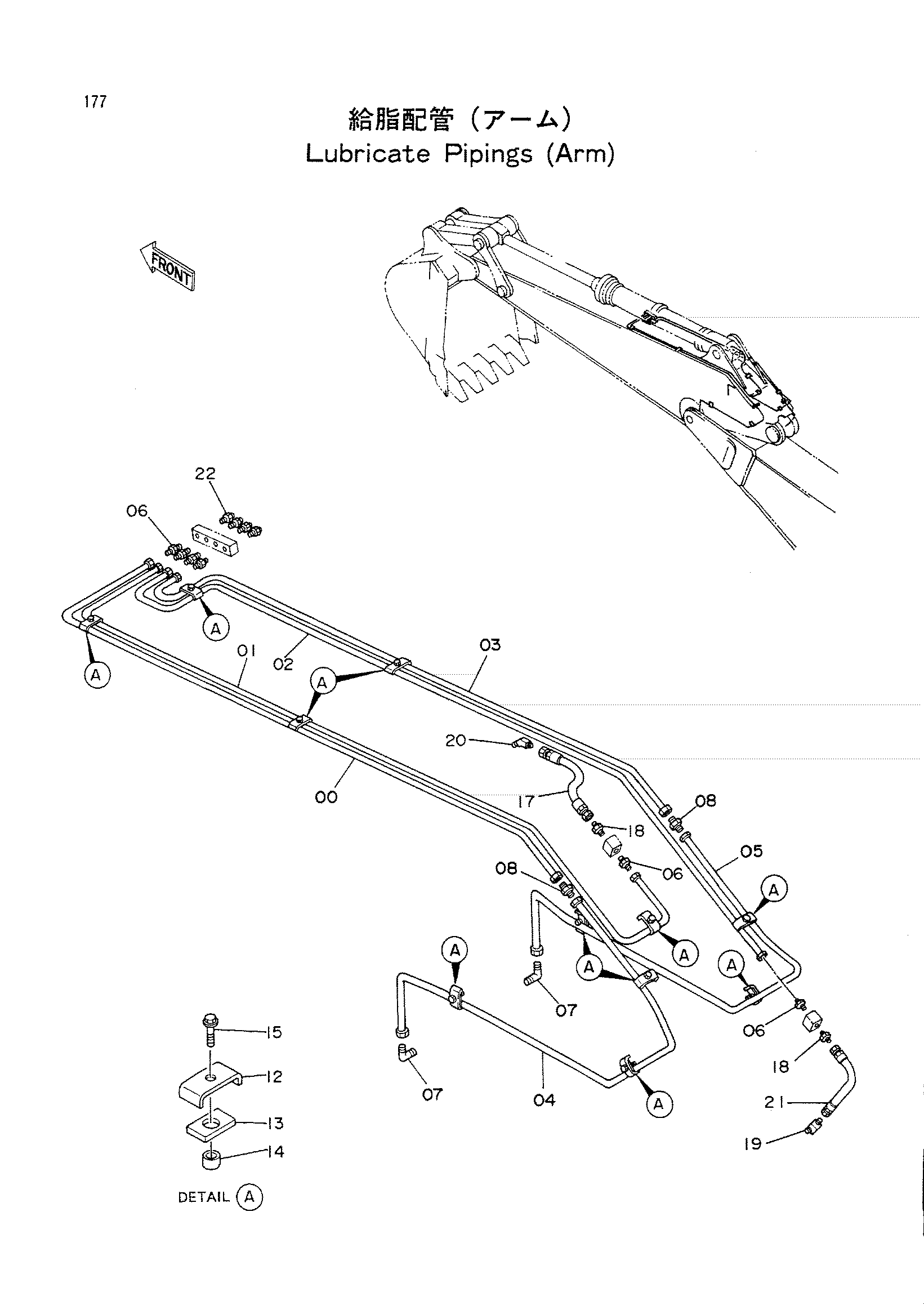

Заводская схема «Смазка трубопроводы (рукоять)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4302908 | Трубка | 1 |
| 01 | 4302909 | Трубка | 1 |
| 02 | 4302910 | Трубка | 1 |
| 03 | 4302911 | Трубка | 1 |
| 04 | 3062057 | Трубка | 1 |
| 05 | 3062058 | Трубка | 1 |
| 06 | 4130172 | Штуцер трубки | 6 |
| 07 | 4130178 | Штуцер трубки | 2 |
| 08 | 4130194 | Штуцер трубки | 2 |
| 12 | 4302748 | Хомут | 11 |
| 13 | 4269657 | Резиновая прокладка | 11 |
| 14 | 4302747 | Проставка | 11 |
| 15 | J011035 | Болт с шайбой | 11 |
| 17 | 4141975 | Шланг | 1 |
| 18 | 94-1301 | Адаптер | 2 |
| 19 | 94-1401 | Угловой штуцер | 1 |
| 20 | 94-1501 | Угловой штуцер | 1 |
| 21 | 4141974 | Шланг | 1 |
| 22 | J75482 | Пресс-маслёнка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
