Пилотный трубопроводы (5-2) — HITACHI EX400

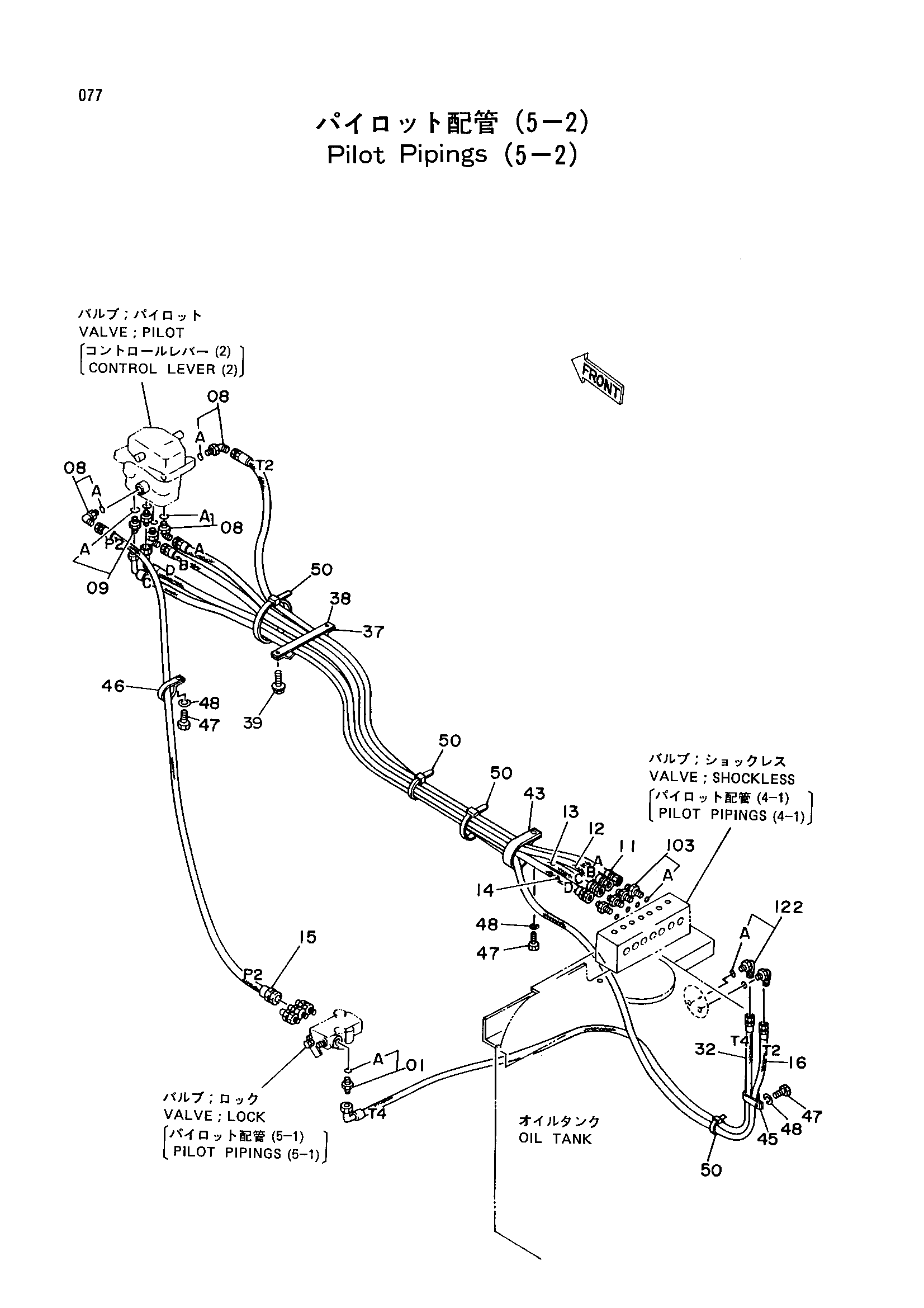

Заводская схема «Пилотный трубопроводы (5-2)» для HITACHI EX400. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4302189 | Угловой штуцер | 4 |
| 08A | A813011 | Уплотнительное кольцо | 1 |
| 09 | 4302201 | Адаптер | 2 |
| 09A | A813011 | Уплотнительное кольцо | 1 |
| 11 | 4207392 | Нейлоновый шланг (A) | 1 |
| 12 | 4207393 | Нейлоновый шланг (B) | 1 |
| 13 | 4207981 | Нейлоновый шланг (C) | 1 |
| 14 | 4207982 | Нейлоновый шланг (D) | 1 |
| 15 | 4207905 | Нейлоновый шланг (P2) | 1 |
| 16 | 4213437 | Нейлоновый шланг (T2) | 1 |
| 32 | 4207357 | Нейлоновый шланг (T4) | 1 |
| 37 | 9727639 | Хомут шланга | 1 |
| 38 | 9727637 | Пластина | 1 |
| 39 | J021035 | Болт с шайбой | 2 |
| 43 | 4193816 | Зажим | 1 |
| 45 | 4190292 | Зажим | 1 |
| 46 | 4190275 | Зажим | 1 |
| 47 | J901016 | Болт | 3 |
| 48 | A590910 | Пружинная шайба | 3 |
| 50 | 4055312 | Ленточный зажим | 4 |
| 103 | 4302464 | Адаптер | 4 |
| 103A | A813014 | Уплотнительное кольцо | 1 |
| 122 | 4302187 | Угловой штуцер | 2 |
| 122A | A813014 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX400 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
