Масляный радиатор трубопроводы (1) — HITACHI EX40-2

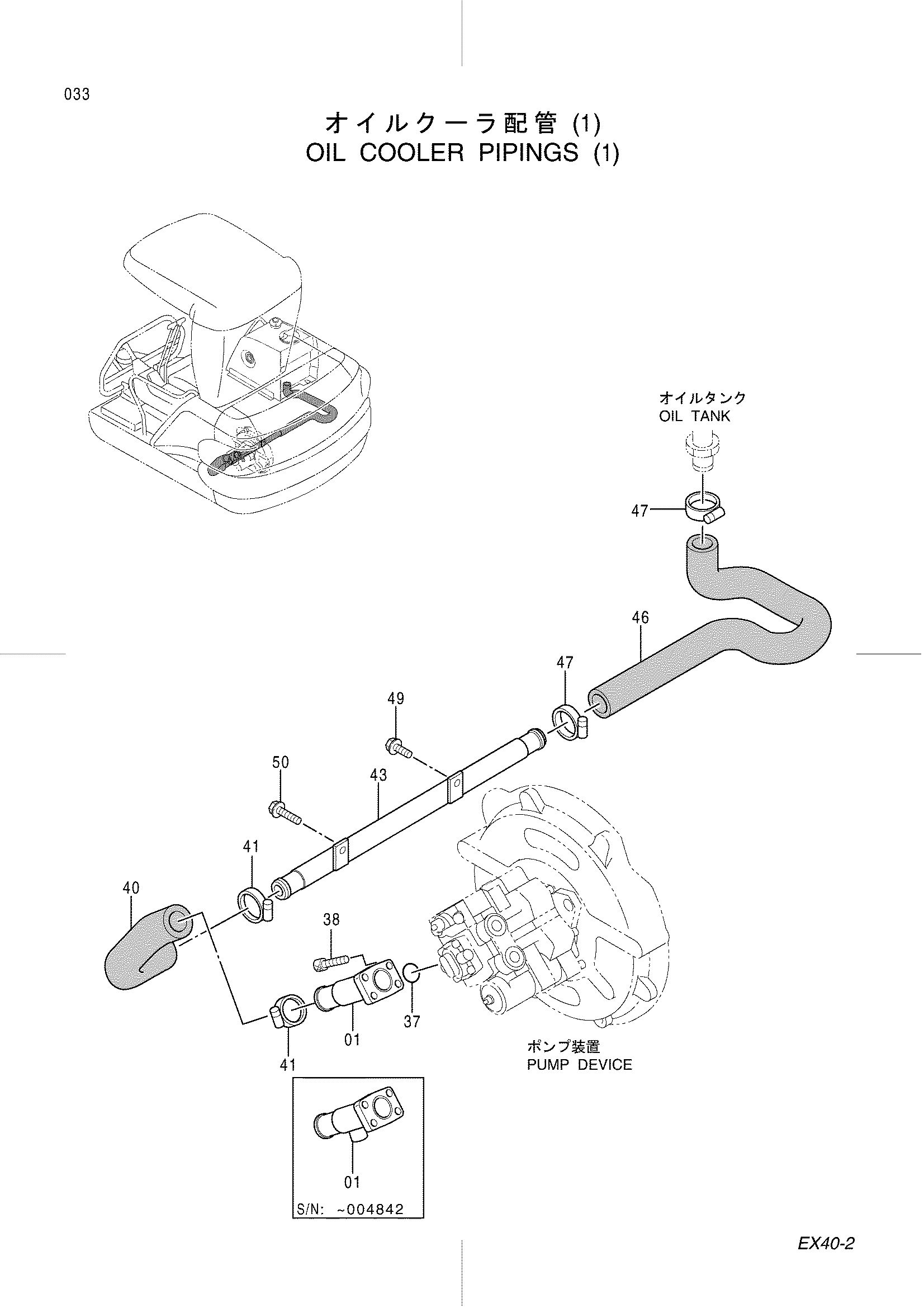

Заводская схема «Масляный радиатор трубопроводы (1)» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7029950 | Всасывающая трубка | 1 |
| 01 | 9749271 | Всасывающая трубка | 1 |
| 37 | A810040 | Уплотнительное кольцо | 1 |
| 38 | J771035 | Болт с внутренним шестигранником | 4 |
| 40 | 3072271 | Резиновый шланг | 1 |
| 41 | 4505385 | Хомут шланга | 2 |
| 43 | 8058901 | Всасывающая трубка | 1 |
| 46 | 3072273 | Резиновый шланг | 1 |
| 47 | 4505385 | Хомут шланга | 2 |
| 49 | J051035 | Болт с шайбой | 1 |
| 50 | J051050 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
