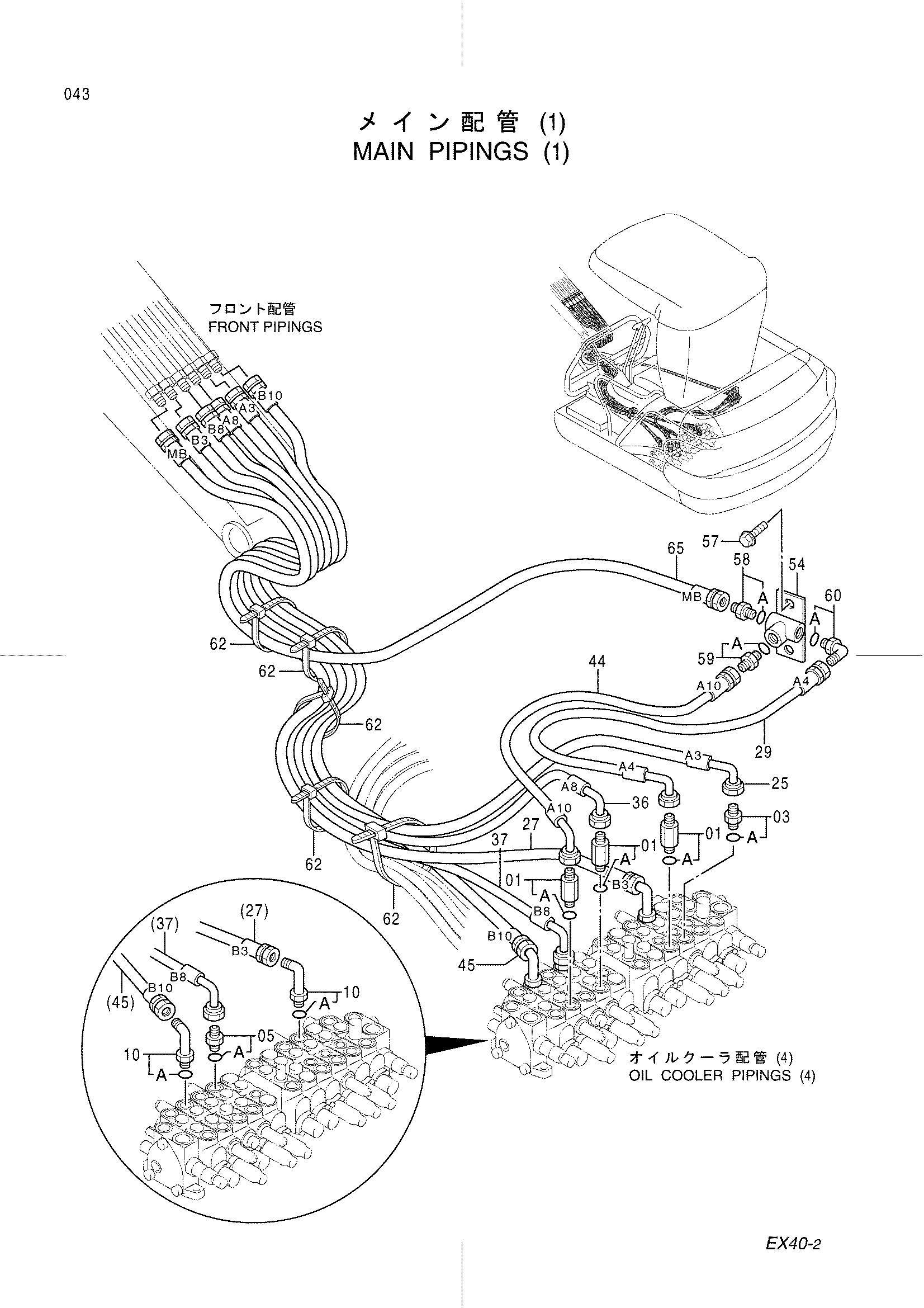

Основной трубопроводы (1) — HITACHI EX40-2
Заводская схема «Основной трубопроводы (1)» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4276967 | Адаптер | 3 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 03 | 4210361 | Адаптер | 1 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4200469 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4217342 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 4363682 | Шланг (A3) | 1 |
| 27 | 4340778 | Шланг (B3) | 1 |
| 29 | 4340779 | Шланг (A4) | 1 |
| 36 | 4340782 | Шланг (A8) | 1 |
| 37 | 4340783 | Шланг (B8) | 1 |
| 44 | 4340786 | Шланг (A10) | 1 |
| 45 | 4347102 | Шланг (B10) | 1 |
| 54 | 9746033 | Коллектор | 1 |
| 57 | J051025 | Болт с шайбой | 2 |
| 58 | 4210361 | Адаптер | 1 |
| 58A | 4506418 | Уплотнительное кольцо | 1 |
| 59 | 4200469 | Адаптер | 1 |
| 59A | 4506418 | Уплотнительное кольцо | 1 |
| 60 | 4200471 | Угловой штуцер | 1 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 62 | 4055312 | Ленточный зажим | 5 |
| 65 | 4363285 | Шланг (MB) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
