Передний трубопроводы — HITACHI EX40-2

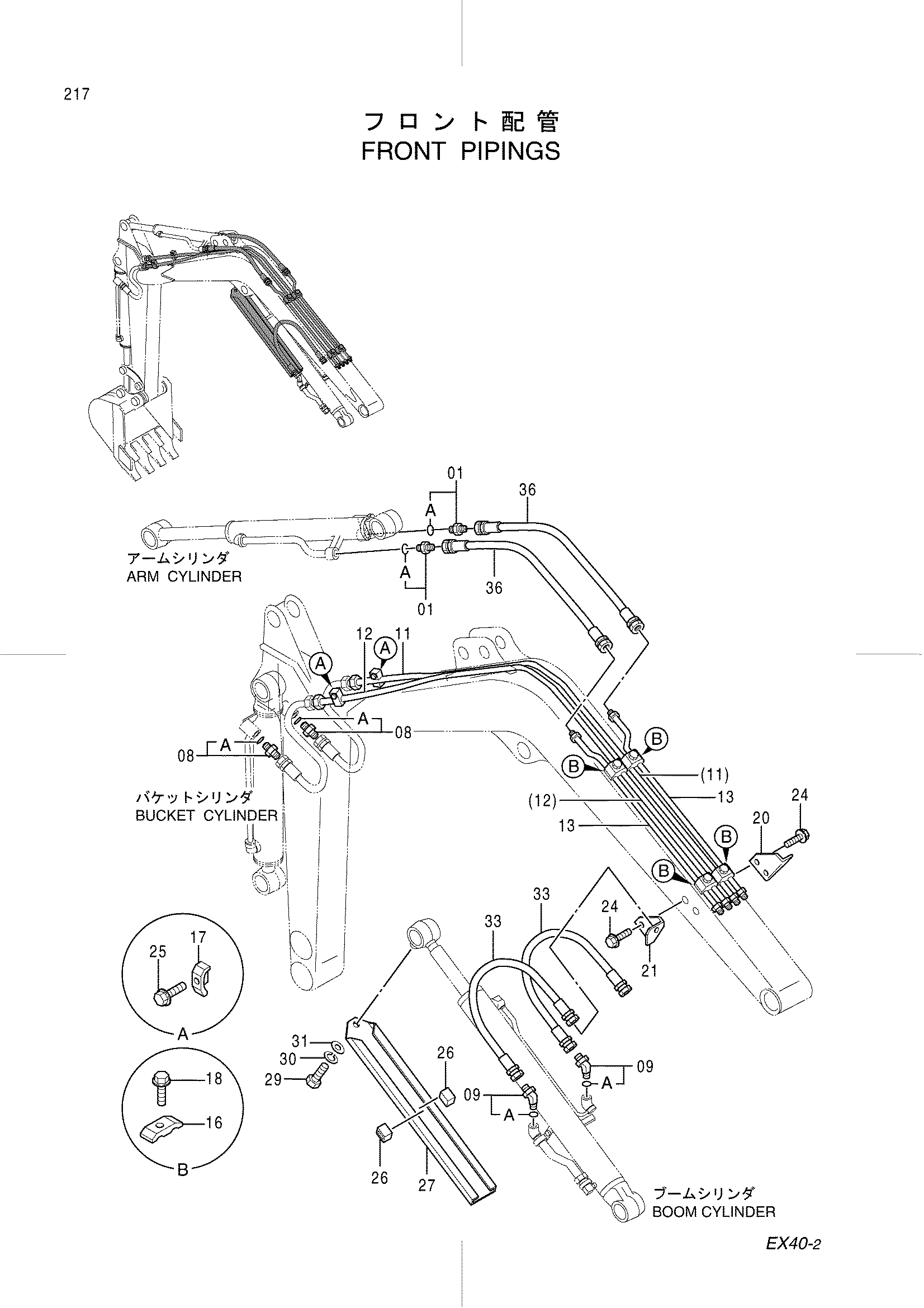

Заводская схема «Передний трубопроводы» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4210361 | Адаптер | 2 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 08 | 4200466 | Адаптер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4154672 | Угловой штуцер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 8063126 | Трубка | 1 |
| 12 | 8063127 | Трубка | 1 |
| 13 | 9744914 | Трубка | 2 |
| 16 | 4355009 | Хомут трубки | 4 |
| 17 | 4331315 | Хомут трубки | 2 |
| 18 | J051045 | Болт с шайбой | 4 |
| 20 | 4359686 | Пластина | 1 |
| 21 | 4359687 | Пластина | 1 |
| 24 | J050816 | Болт с шайбой | 4 |
| 25 | J050835 | Болт с шайбой | 2 |
| 26 | 4352044 | Резиновая прокладка | 2 |
| 27 | 3073151 | Крышка | 1 |
| 29 | J971225 | Болт | 1 |
| 30 | J252212 | Пружинная шайба | 1 |
| 31 | J254012 | Шайба | 1 |
| 33 | 4357357 | Шланг | 2 |
| 36 | 4361609 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
