Дополнительный трубопроводы (верхняя платформа) <гидромолот и гидроножницы> — HITACHI EX40-2

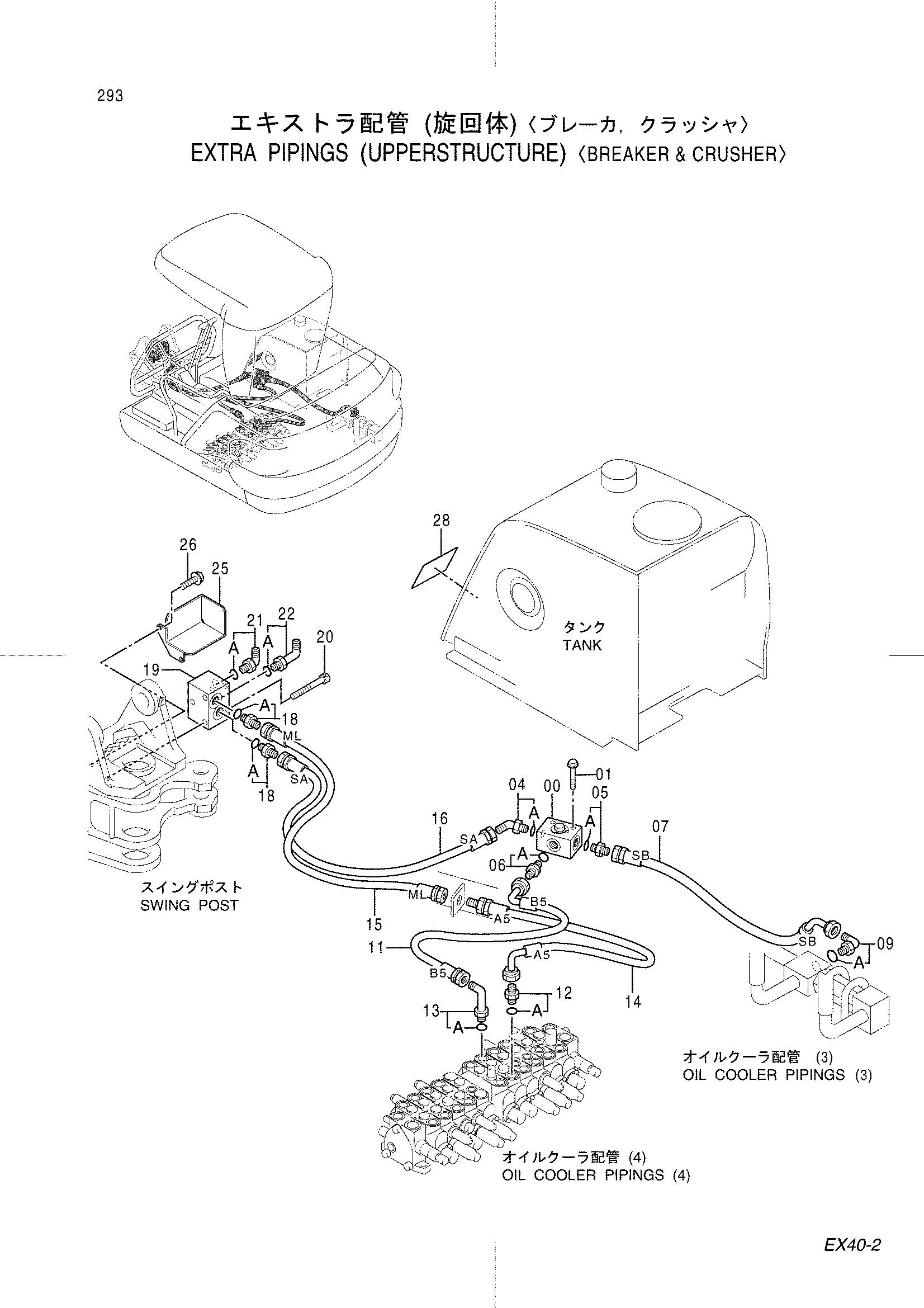

Заводская схема «Дополнительный трубопроводы (верхняя платформа) <гидромолот и гидроножницы>» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | J090860 | Болт с шайбой | 2 |
| 04 | 4200326 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4288001 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4210361 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4367608 | Шланг (SB) | 1 |
| 09 | 4156435 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4365240 | Шланг (B5) | 1 |
| 12 | 4210361 | Адаптер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | 4217342 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4365241 | Шланг (A5) | 1 |
| 15 | 4365242 | Шланг (ML) | 1 |
| 16 | 4365243 | Шланг (SA) | 1 |
| 18 | 4210361 | Адаптер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 3070508 | Коллектор | 1 |
| 20 | J770855 | Болт с внутренним шестигранником | 3 |
| 21 | 4154672 | Угловой штуцер | 1 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4217342 | Угловой штуцер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 25 | 8065280 | Крышка | 1 |
| 26 | J051030 | Болт с шайбой | 2 |
| 28 | 4358093 | Информационная табличка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
