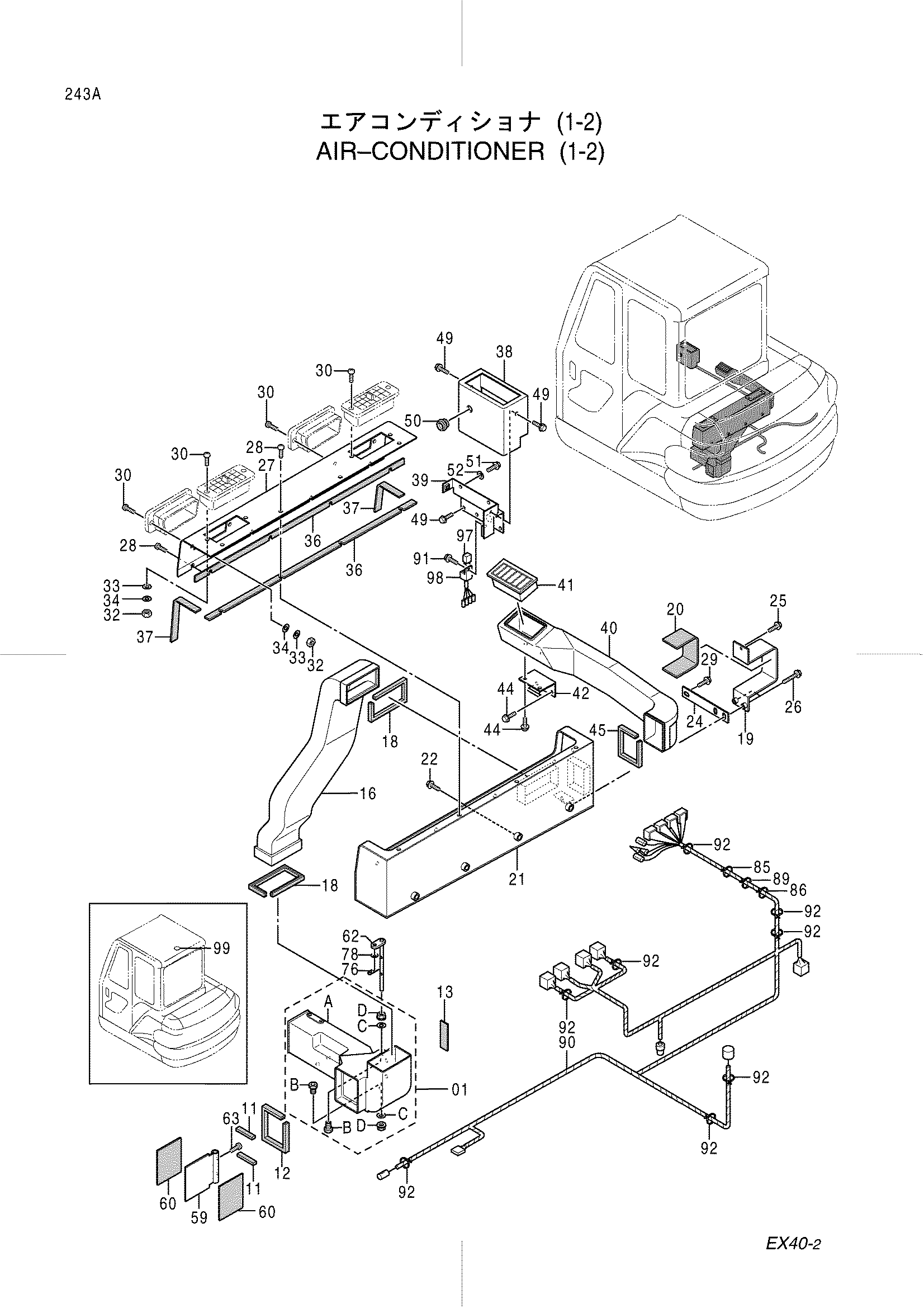

Кондиционер (1-2) — HITACHI EX40-2

Заводская схема «Кондиционер (1-2)» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	6014904	Воздуховод	1
01A	4372648	Воздуховод	1
01B	4372649	Болт	2
01C	4372650	Шайба	2
01D	4372651	Гайка	2
11	4343758	Амортизатор	2
12	4343894	Амортизатор	1
13	4343940	Амортизатор	1
16	7029905	Воздуховод	1
18	4343893	Амортизатор	2
19	9746456	Кронштейн	1
20	4367832	Резиновая прокладка	1
21	6014890	Воздуховод	1
22	J090835	Болт с шайбой	4
24	4358526	Пластина	1
25	J090616	Болт с шайбой	1
26	J090635	Болт с шайбой	2
27	2037432	Крышка	1
28	J692614	Винт	8
29	J090614	Болт с шайбой	1
30	J692412	Винт	8
32	J231104	Гайка	8
33	J252104	Пружинная шайба	8
34	J253104	Плоская шайба	8
36	4343932	Амортизатор	2
37	4343933	Амортизатор	2
38	8065816	Крышка	1
39	8065817	Кронштейн	1
40	7029904	Воздуховод	1
41	4259639	Решётка	1
42	4343754	Кронштейн	1
44	J090614	Болт с шайбой	4
45	4343760	Амортизатор	1
49	J090614	Болт с шайбой	5
50	4209296	Резиновая втулка	1
51	J670610	Винт с шайбой	2
52	J253106	Плоская шайба	2
59	8061964	Дверь	1
60	4343757	Амортизатор	2
62	9743799	Тяга	1
63	J460308	Винт с шайбой	2
76	4365839	Стопорный палец	1
78	J253105	Плоская шайба	1
85	4367032	Зажим провод	2
86	4300351	Ленточный зажим	1
89	4300351	Ленточный зажим	4
90	3074919	Жгут проводов	1
91	J460510	Винт с шайбой	1
92	4055312	Ленточный зажим	9
97	4331906	Реле	1
98	4360084	Жгут проводов	1
99	4342044	Уплотнение	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
