Крышка (1) — HITACHI EX40-2

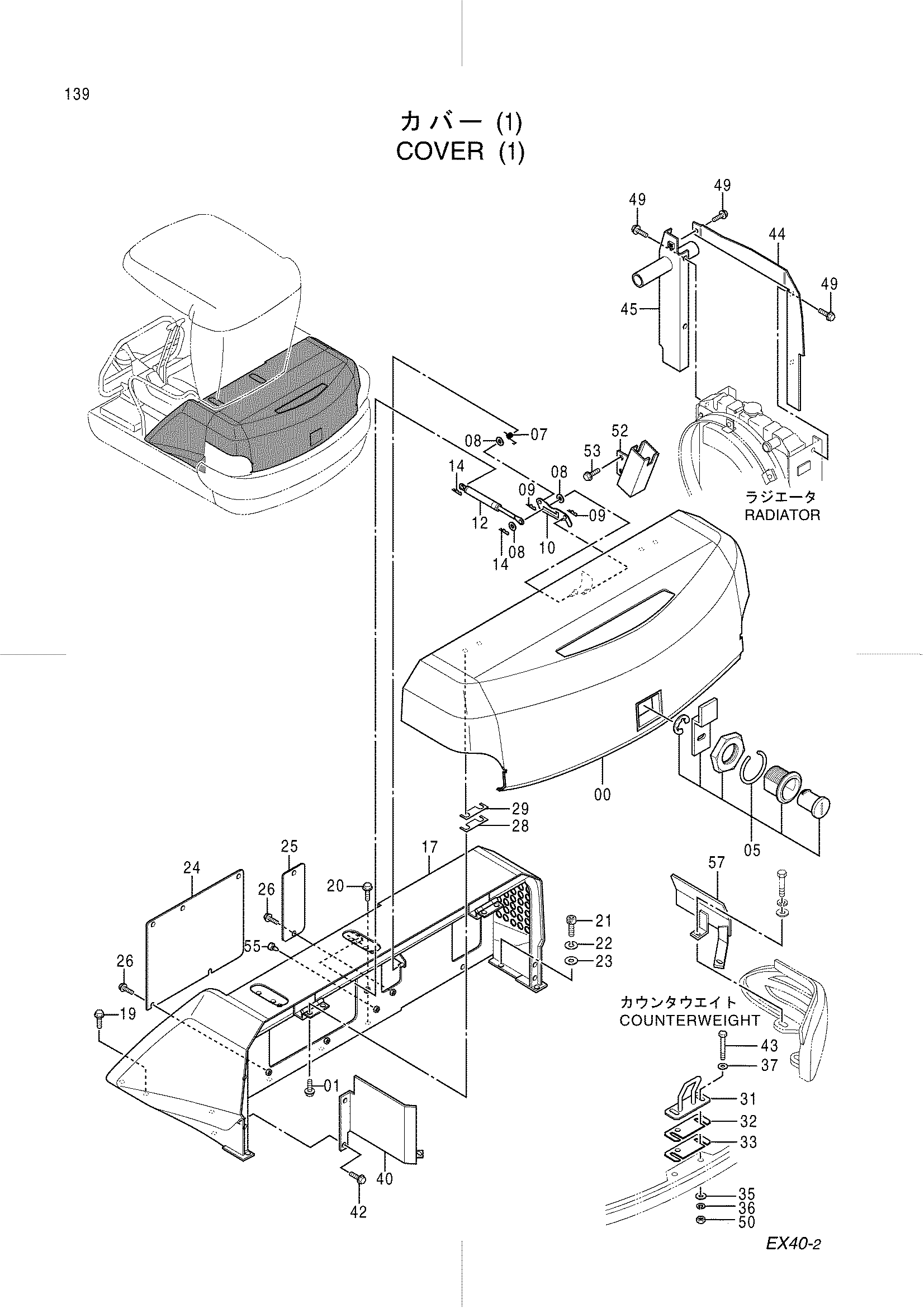

Заводская схема «Крышка (1)» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6014929 | Крышка | 1 |
| 01 | J051020 | Болт с шайбой | 4 |
| 05 | 4396018 | Гидроцилиндр. блокировка | 1 |
| 07 | 4352119 | Пружина | 1 |
| 08 | J253108 | Плоская шайба | 3 |
| 09 | 4289311 | Палец | 2 |
| 10 | 4353220 | Ограничитель | 1 |
| 12 | 4276615 | Стойка | 1 |
| 14 | 4289311 | Палец | 2 |
| 17 | 5004601 | Опора | 1 |
| 19 | J051025 | Болт с шайбой | 2 |
| 20 | J051230 | Болт с шайбой | 7 |
| 21 | J771230 | Болт с внутренним шестигранником | 2 |
| 22 | J252212 | Пружинная шайба | 2 |
| 23 | J253112 | Плоская шайба | 2 |
| 24 | 4331899 | Пластина | 1 |
| 25 | 4349330 | Крышка | 1 |
| 26 | J050816 | Болт с шайбой | 7 |
| 28 | 4374192 | Регулировочная шайба | 2 |
| 29 | 4374190 | Регулировочная шайба | 2 |
| 31 | 9735770 | Защёлка | 1 |
| 32 | 4286207 | Регулировочная шайба | 2 |
| 33 | 4286208 | Регулировочная шайба | 2 |
| 35 | J253108 | Плоская шайба | 2 |
| 36 | J252108 | Пружинная шайба | 2 |
| 37 | 4346037 | Шайба | 2 |
| 40 | 8065167 | Крышка | 1 |
| 42 | J090825 | Болт с шайбой | 2 |
| 43 | J970870 | Болт | 2 |
| 44 | 7030904 | Пластина | 1 |
| 45 | 7029903 | Пластина | 1 |
| 49 | J090816 | Болт с шайбой | 5 |
| 50 | J231108 | Гайка | 2 |
| 52 | 8064743 | Держатель | 1 |
| 53 | J090820 | Болт с шайбой | 2 |
| 55 | 4288579 | Пробка | 3 |
| 57 | 8066061 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
