Пилотный трубопроводы (2-1) <х-тйпе> — HITACHI EX40-2

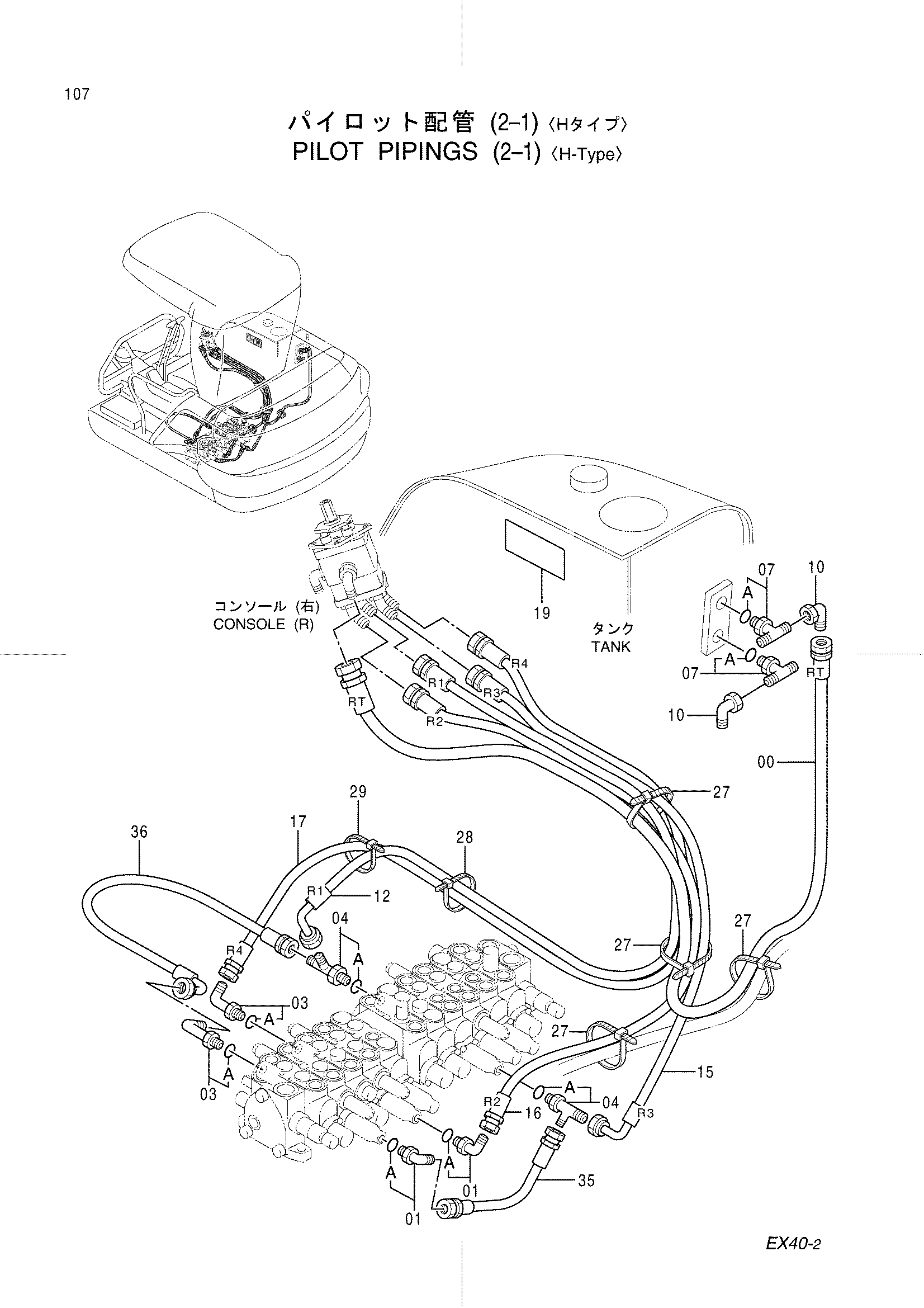

Заводская схема «Пилотный трубопроводы (2-1) <х-тйпе>» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4368599 | Шланг (RT) | 1 |
| 01 | 4154670 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4279119 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4222018 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4208912 | Тройник | 2 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4239976 | Унион S | 2 |
| 12 | 4364971 | Пластиковый шланг (R1) | 1 |
| 15 | 4363291 | Пластиковый шланг (R3) | 1 |
| 16 | 4363292 | Пластиковый шланг (R2) | 1 |
| 17 | 4368597 | Пластиковый шланг (R4) | 1 |
| 19 | 4326634 | Информационная табличка | 1 |
| 27 | 4323613 | Ленточный зажим | 4 |
| 28 | 4289708 | Зажим | 1 |
| 29 | 4055312 | Ленточный зажим | 1 |
| 35 | 4363300 | Пластиковый шланг | 1 |
| 36 | 4364974 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
