Провод жгут проводов — HITACHI EX40-2

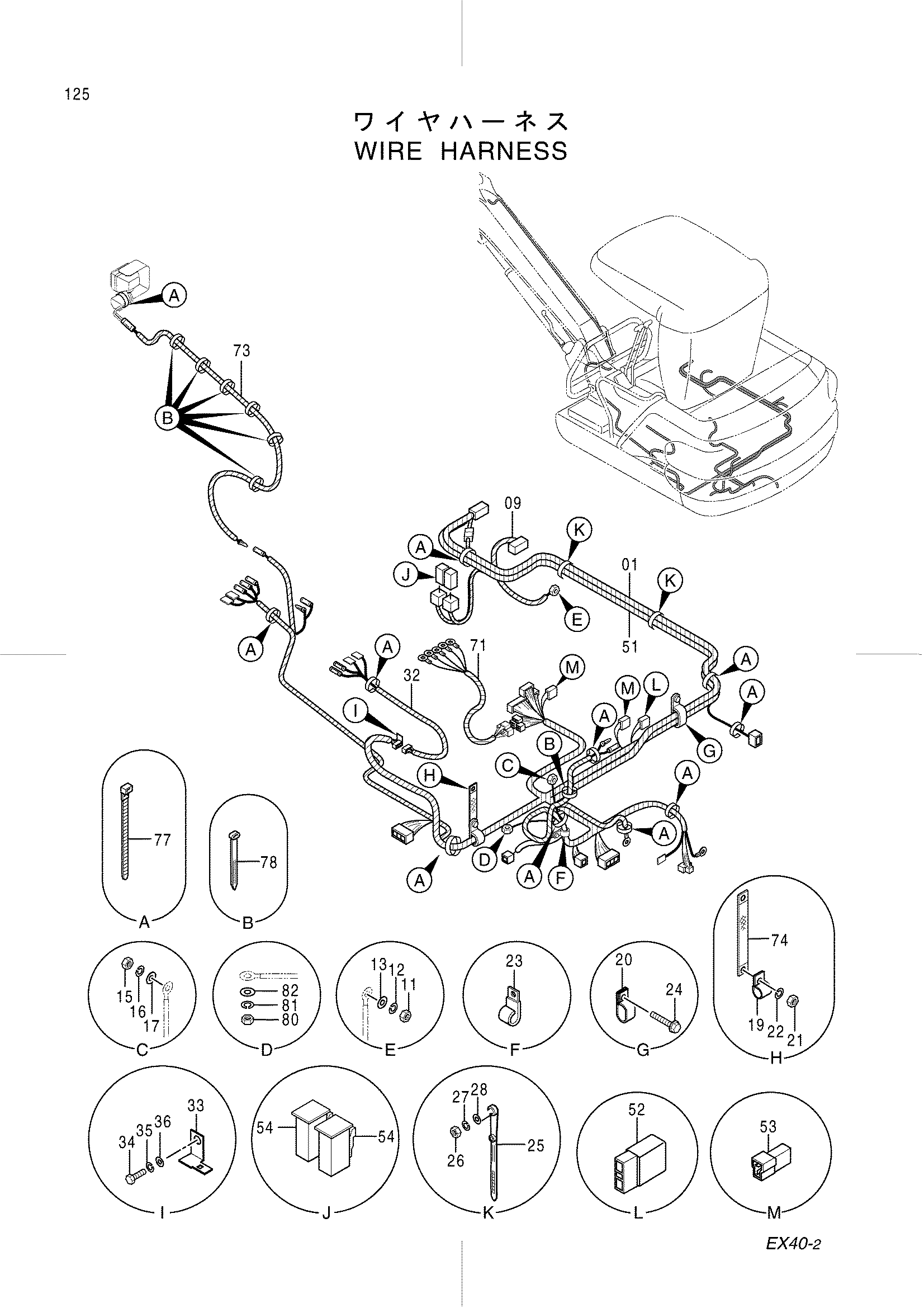

Заводская схема «Провод жгут проводов» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4352070 | Трос | 1 |
| 09 | 4341500 | Трос | 1 |
| 11 | J231210 | Гайка | 1 |
| 12 | J252210 | Пружинная шайба | 1 |
| 13 | J253110 | Плоская шайба | 1 |
| 15 | J231106 | Гайка | 1 |
| 16 | J252106 | Пружинная шайба | 1 |
| 17 | J253106 | Плоская шайба | 1 |
| 19 | 4190253 | Зажим | 1 |
| 20 | 4190282 | Зажим | 1 |
| 21 | J231210 | Гайка | 1 |
| 22 | J252210 | Пружинная шайба | 1 |
| 23 | 4291657 | Хомут | 1 |
| 24 | J051030 | Болт с шайбой | 1 |
| 25 | 4303336 | Зажим | 2 |
| 26 | J231106 | Гайка | 2 |
| 27 | J252106 | Пружинная шайба | 2 |
| 28 | J253106 | Плоская шайба | 2 |
| 32 | 3071171 | Жгут проводов провод(хоур измеритель) | 1 |
| 33 | 4257159 | Кронштейн | 1 |
| 34 | J960816 | Болт | 1 |
| 35 | J252108 | Пружинная шайба | 1 |
| 36 | J253108 | Плоская шайба | 1 |
| 51 | 1021405 | Жгут проводов | 1 |
| 51 | 1024956 | Жгут проводов | 1 |
| 52 | 4281141 | Блок диоде | 1 |
| 53 | 4192489 | Диод | 2 |
| 54 | 4331898 | Фусибле-линк | 2 |
| 71 | 3070754 | Жгут проводов провод(стартер выключатель) | 1 |
| 73 | 4355699 | Жгут проводов провод(стрела освещение) | 1 |
| 74 | 4286598 | Масса коде | 1 |
| 77 | 4055312 | Ленточный зажим | 10 |
| 78 | 4326365 | Ленточный зажим | 10 |
| 80 | J231108 | Гайка | 1 |
| 81 | J252108 | Пружинная шайба | 1 |
| 82 | J253108 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
