Рама — HITACHI EX40-2

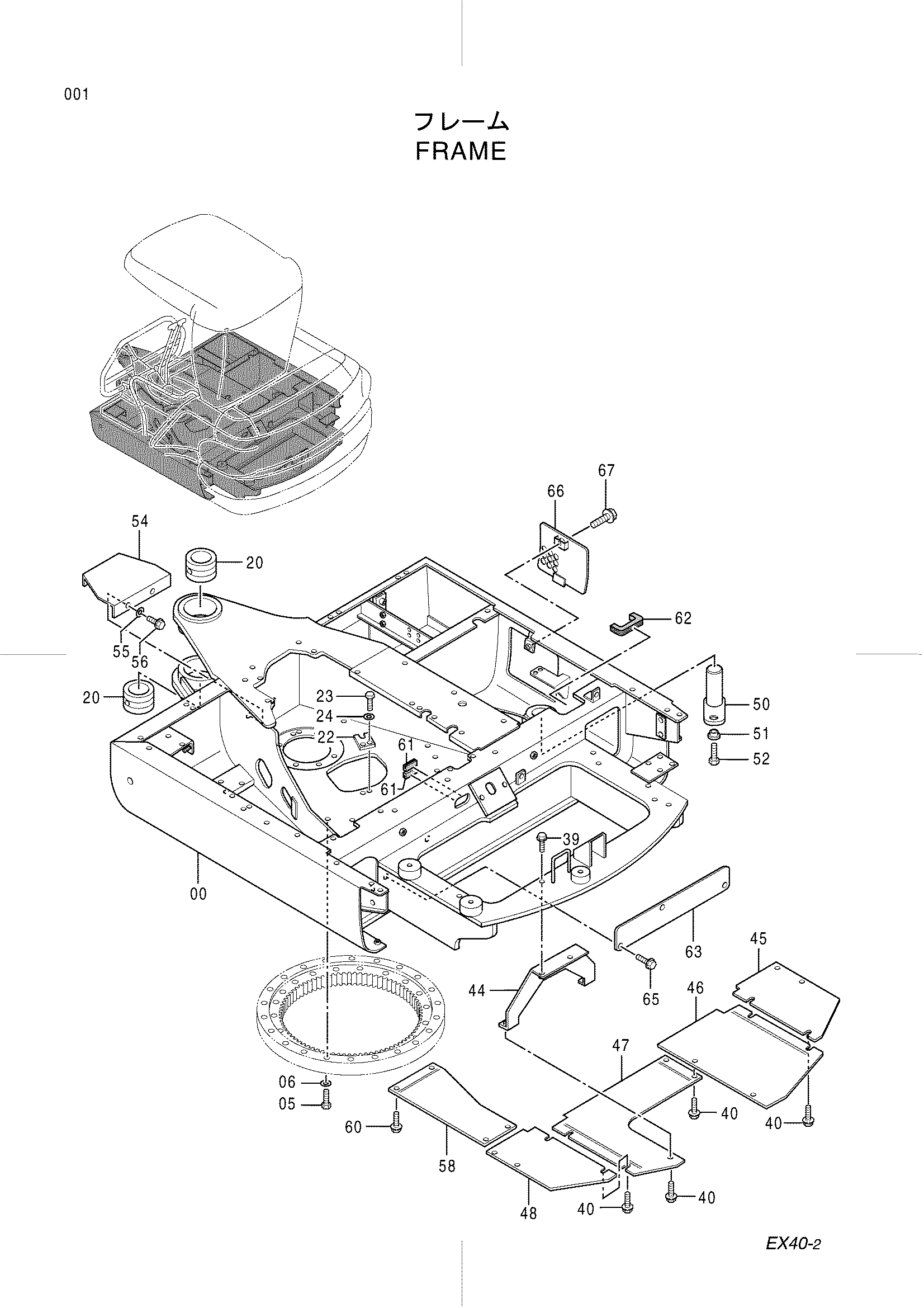

Заводская схема «Рама» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004580 | Рама основной | 1 |
| 05 | J931470 | Болт | 22 |
| 06 | J254014 | Шайба | 22 |
| 20 | 4349186 | Втулка | 2 |
| 22 | 4276606 | Ограничитель | 1 |
| 23 | J971225 | Болт | 2 |
| 24 | J252212 | Пружинная шайба | 2 |
| 39 | J090830 | Болт с шайбой | 2 |
| 40 | J090820 | Болт с шайбой | 12 |
| 44 | 8064767 | Кронштейн | 1 |
| 45 | 4361776 | Крышка | 1 |
| 46 | 8065064 | Крышка | 1 |
| 47 | 3074614 | Крышка | 1 |
| 48 | 4361775 | Крышка | 1 |
| 50 | 9744373 | Палец | 1 |
| 51 | 4339355 | Втулка | 1 |
| 52 | J971440 | Болт | 1 |
| 54 | 3072912 | Кронштейн | 1 |
| 55 | J253108 | Плоская шайба | 2 |
| 56 | J080814 | Болт с шайбой | 2 |
| 58 | 4355400 | Пластина | 1 |
| 60 | J090820 | Болт с шайбой | 4 |
| 61 | 4346916 | Амортизатор | 2 |
| 62 | 4346917 | Амортизатор | 1 |
| 63 | 4360836 | Пластина | 1 |
| 65 | J090825 | Болт с шайбой | 3 |
| 66 | 8065763 | Крышка | 1 |
| 67 | J090820 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
