Масляный радиатор трубопроводы (3) — HITACHI EX40-2

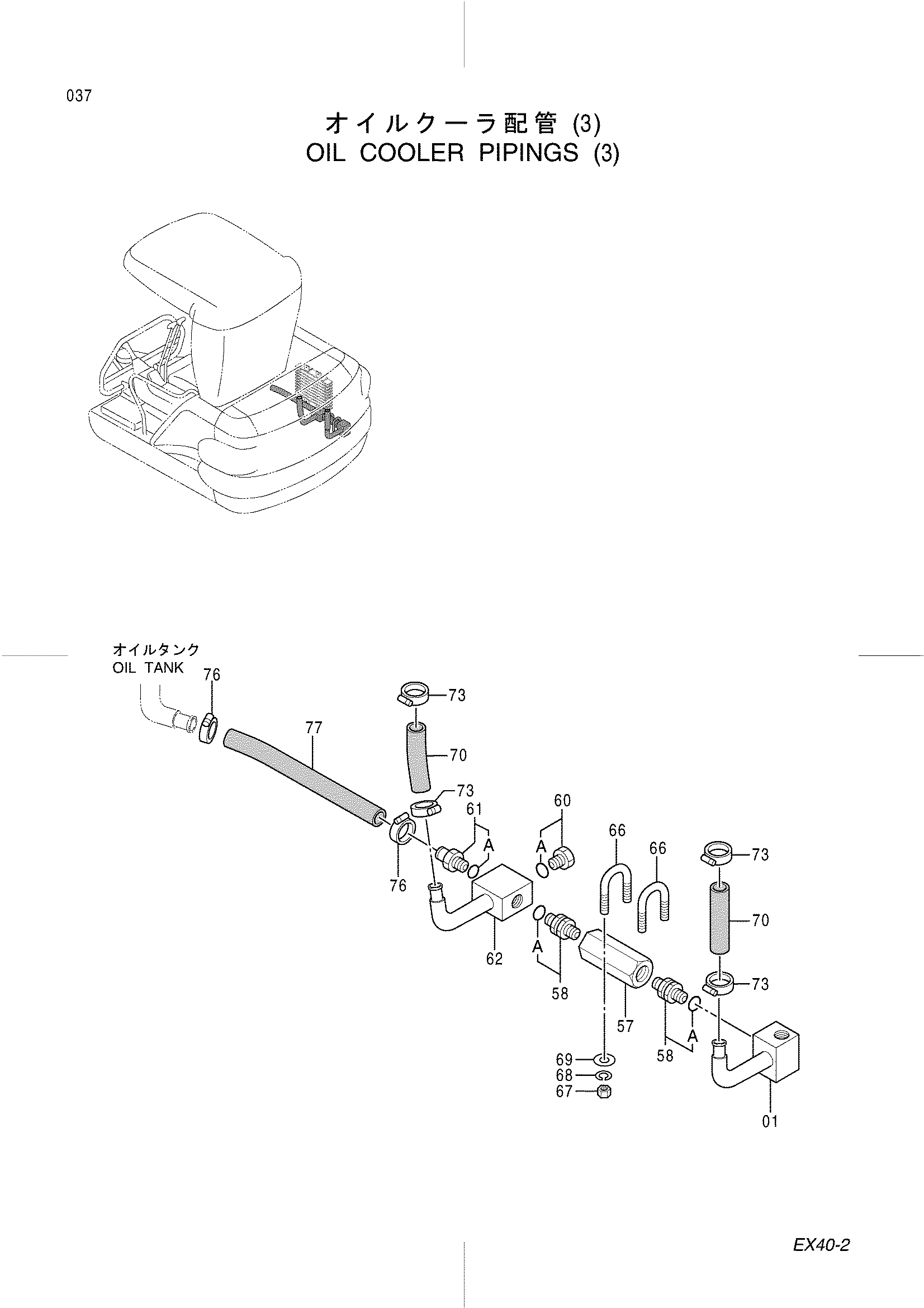

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9745828 | Трубка | 1 |
| 57 | 4330478 | Обратный клапан | 1 |
| 58 | 4346101 | Адаптер | 2 |
| 58A | 4506424 | Уплотнительное кольцо | 1 |
| 60 | 4174542 | Пробка | 1 |
| 60A | 4506424 | Уплотнительное кольцо | 1 |
| 61 | 4276935 | Адаптер | 1 |
| 61A | 4506424 | Уплотнительное кольцо | 1 |
| 62 | 9745854 | Трубка | 1 |
| 66 | 4340395 | U-образный болт | 2 |
| 67 | J231108 | Гайка | 4 |
| 68 | J252108 | Пружинная шайба | 4 |
| 69 | J253108 | Плоская шайба | 4 |
| 70 | 4361461 | Резиновый шланг | 2 |
| 73 | 4505243 | Хомут шланга | 4 |
| 76 | 4505243 | Хомут шланга | 2 |
| 77 | 4348539 | Резиновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
