Каталог запчастей HITACHI

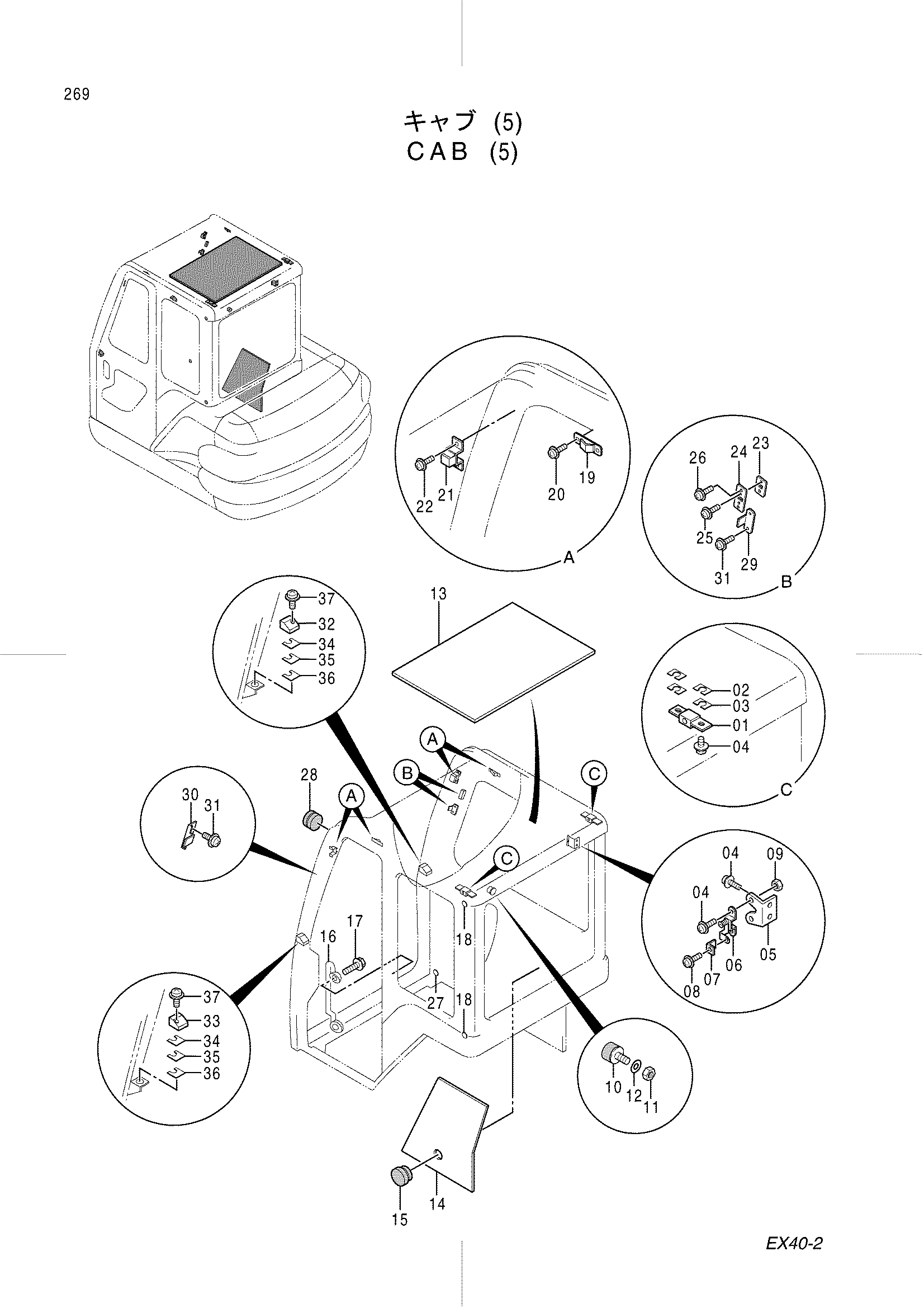

Кабина (5) — HITACHI EX40-2
Заводская схема «Кабина (5)» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4307736 | Раткх | 2 |
| 02 | 4307735 | Регулировочная шайба 1.0 | 4 |
| 03 | 4315548 | Регулировочная шайба 2.0 | 4 |
| 04 | 4315514 | Винт | 8 |
| 05 | 4307722 | Кронштейн | 1 |
| 06 | 4315547 | Замок | 1 |
| 07 | 4315546 | Стопорная пластина | 1 |
| 08 | 4315545 | Винт | 1 |
| 09 | 4315513 | Гайка | 2 |
| 10 | 4315544 | Ограничитель | 1 |
| 11 | 4315543 | Гайка | 1 |
| 12 | 4315542 | Плоская шайба | 1 |
| 13 | 4307717 | Накладка | 1 |
| 14 | 4361950 | Накладка | 1 |
| 15 | 4315541 | Уплотнительная втулка | 1 |
| 16 | 4307721 | Рукоятка внутренний | 1 |
| 17 | 4315540 | Болт | 2 |
| 18 | 4307730 | Уплотнение пластина | 3 |
| 19 | 4315539 | Ограничитель | 2 |
| 20 | 4315514 | Винт | 4 |
| 21 | 4307725 | Ограничитель | 2 |
| 22 | 4315555 | Винт | 4 |
| 23 | 4307687 | Пластина | 1 |
| 24 | 4307688 | Пластина | 1 |
| 25 | 4315554 | Винт | 2 |
| 26 | 4315510 | Винт | 2 |
| 27 | 4315553 | Уплотнение | 4 |
| 28 | 4287903 | Резиновая втулка | 2 |
| 29 | 4307724 | Кронштейн | 1 |
| 30 | 4307723 | Кронштейн | 1 |
| 31 | 4315552 | Винт | 4 |
| 32 | 4307714 | Ограничитель | 1 |
| 33 | 4314268 | Ограничитель | 1 |
| 34 | 4307715 | Регулировочная шайба 1.0 | 1 |
| 35 | 4315551 | Регулировочная шайба 2.0 | 1 |
| 36 | 4315550 | Регулировочная шайба 3.2 | 1 |
| 37 | 4315549 | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
