Пилотный трубопроводы (1-3) — HITACHI EX40-2

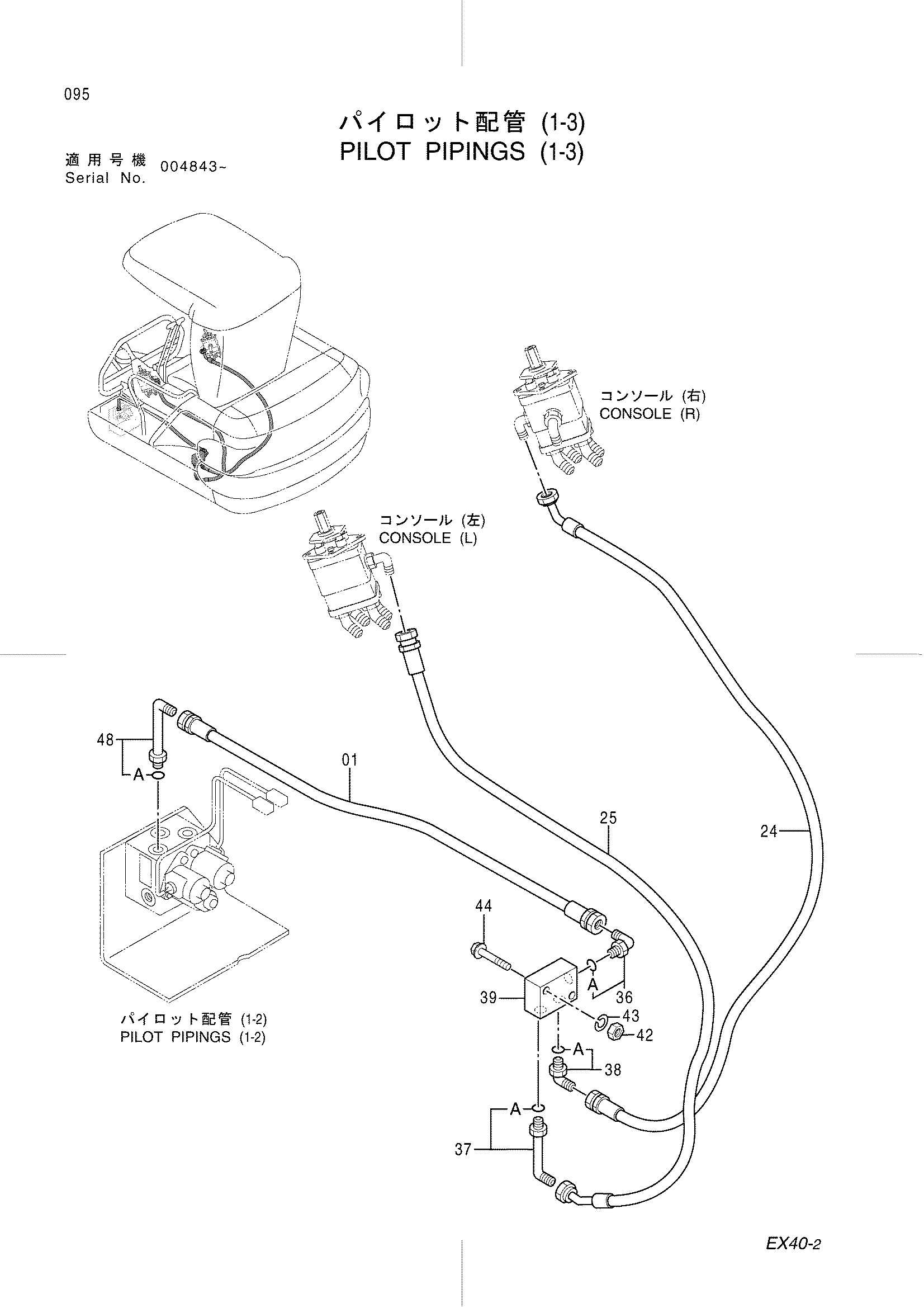

Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4395781 | Шланг (A) | 1 |
| 24 | 4395784 | Шланг (RP) | 1 |
| 25 | 4395785 | Шланг (LP) | 1 |
| 36 | 4154671 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4154670 | Угловой штуцер | 1 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4279119 | Угловой штуцер | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 3080382 | Коллектор | 1 |
| 42 | J231106 | Гайка | 2 |
| 43 | J252106 | Пружинная шайба | 2 |
| 44 | J090650 | Болт с шайбой | 2 |
| 48 | 4278442 | Угловой штуцер | 1 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
