Навесное оборудование педаль — HITACHI EX40-2

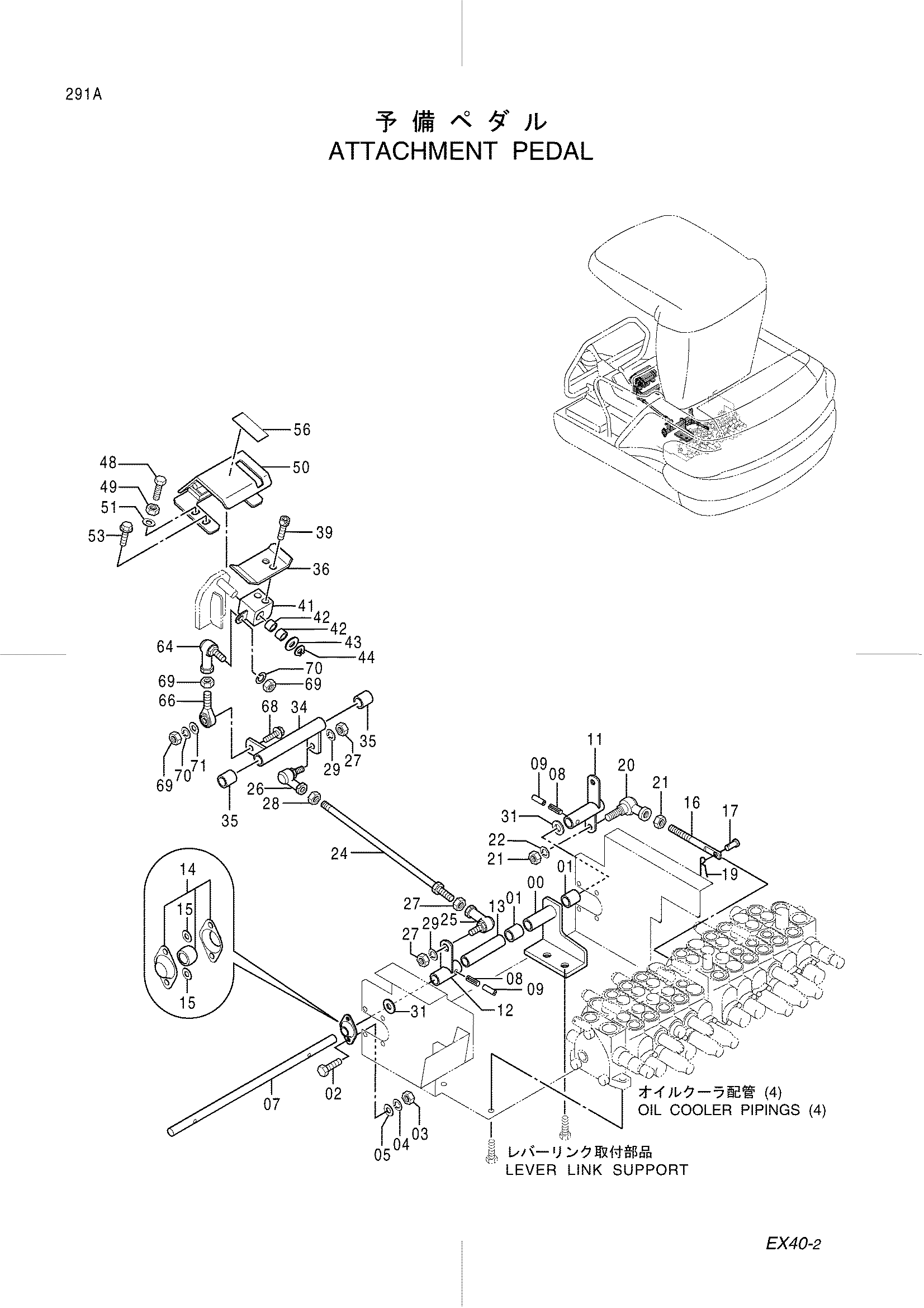

Заводская схема «Навесное оборудование педаль» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	8065326	Кронштейн	1
01	4280300	Втулка	2
02	J960620	Болт	2
03	J231106	Гайка	2
04	J252106	Пружинная шайба	2
05	J253106	Плоская шайба	2
07	4348928	Палец	1
08	967380	Пружинный штифт	2
09	4328753	Пружинный штифт	2
11	8062285	Тяга	1
12	9742369	Тяга	1
13	4357428	Втулка	1
14	4279609	Подшипник блок	1
15	4303551	Плоская шайба	2
16	4294328	Шток	1
17	4279607	Палец	1
19	4365839	Стопорный палец	1
20	4287792	Шарнир	1
21	J231108	Гайка	2
22	J252108	Пружинная шайба	1
24	9742365	Шток	1
25	4287792	Шарнир	1
26	4287793	Соединение шарик(левый)	1
27	J231108	Гайка	3
28	M580008	Гайка (левый)	1
29	J252108	Пружинная шайба	2
31	4289754	Регулировочная шайба	2
34	8061829	Тяга	1
35	4280298	Втулка	2
36	9744304	Педаль	1
39	J770816	Болт с внутренним шестигранником	2
41	8062237	Кронштейн	1
42	4280301	Втулка	2
43	J253114	Плоская шайба	1
44	991338	Стопорное кольцо	1
48	4345746	B0LT	2
49	J231108	Гайка	2
50	8063926	Крышка	1
51	J253108	Плоская шайба	2
53	J090825	Болт с шайбой	2
56	4345731	Лента	1
64	4287792	Шарнир	1
66	4287797	Концевой шток	1
68	J090835	Болт с шайбой	1
69	J231108	Гайка	3
70	J252108	Пружинная шайба	2
71	J253108	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
