Гидроцилиндр отвала — HITACHI EX40-2

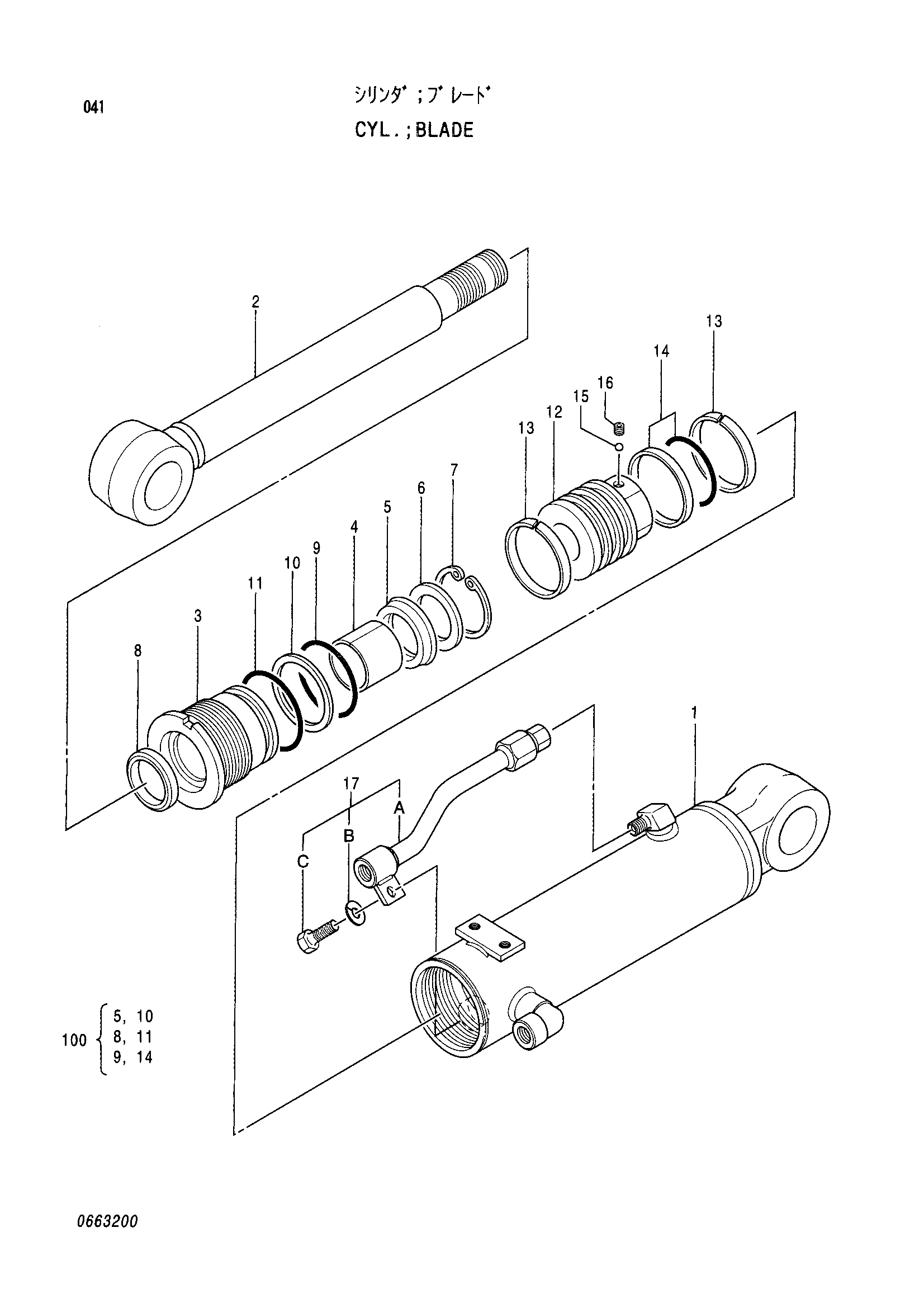

Заводская схема «Гидроцилиндр отвала» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4350444 | Гидроцилиндр отвала | 1 | |
| 1 | 4368537 | Труба гидроцилиндра в сборе | 1 |
| 2 | 4368538 | Шток поршня в сборе | 1 |
| 3 | 0479202 | Головка гидроцилиндра | 1 |
| 4 | 0479203 | Втулка | 1 |
| 5 | 0479204 | U-образная манжета | 1 |
| 6 | 0479205 | Манжета | 1 |
| 7 | 0479206 | Стопорное кольцо | 1 |
| 8 | 0662802 | Грязесъёмное кольцо | 1 |
| 9 | 0479208 | Уплотнительное кольцо | 1 |
| 10 | 0479209 | Опорное кольцо | 1 |
| 11 | 0479210 | Уплотнительное кольцо | 1 |
| 12 | 0479211 | Поршень | 1 |
| 13 | 0479212 | Направляющее кольцо | 2 |
| 14 | 0479213 | Кольцо уплотнение в сборе | 1 |
| 15 | 0478719 | Стальной шарик | 1 |
| 16 | 0479214 | Установочный винт | 1 |
| 17 | 4368540 | Трубка в сборе | 1 |
| 17A | 0663201 | Трубка | 1 |
| 17B | 0662807 | Пружинная шайба | 1 |
| 17C | 0663202 | Болт | 1 |
| 100 | 4368539 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
