Навес — HITACHI EX40-2

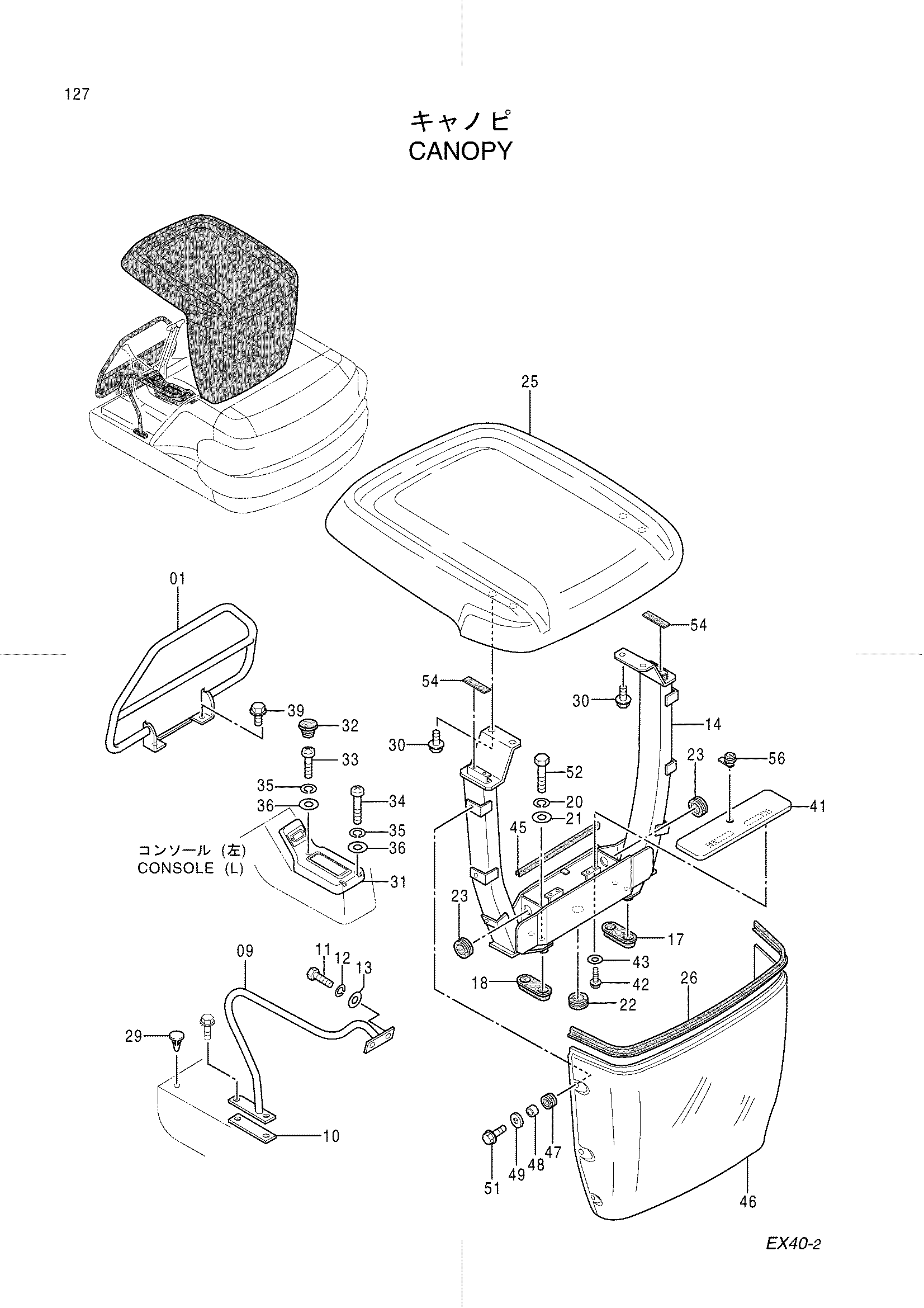

Заводская схема «Навес» для HITACHI EX40-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7031025 | Защитный кожух | 1 |
| 09 | 8062039 | Стойка | 1 |
| 10 | 4354644 | Пластина | 1 |
| 11 | J971020 | Болт | 2 |
| 12 | J252210 | Пружинная шайба | 2 |
| 13 | J253110 | Плоская шайба | 2 |
| 14 | 6014784 | Поле | 1 |
| 17 | 4340635 | Резиновое уплотнение | 1 |
| 18 | 4340639 | Резиновое уплотнение | 1 |
| 20 | J252216 | Пружинная шайба | 4 |
| 21 | J253116 | Плоская шайба | 4 |
| 22 | 4279633 | Резиновая втулка | 1 |
| 23 | 4198176 | Резиновая втулка | 2 |
| 25 | 7029853 | Рооф | 1 |
| 26 | 4347880 | Манжета | 1 |
| 29 | 4296301 | Пробка | 2 |
| 30 | J051230 | Болт с шайбой | 4 |
| 31 | 1016809 | Крышка стойка | 1 |
| 32 | 4288796 | Колпачок | 1 |
| 33 | J691425 | Винт | 1 |
| 34 | J691435 | Винт | 2 |
| 35 | J252104 | Пружинная шайба | 3 |
| 36 | J253104 | Плоская шайба | 3 |
| 39 | J051230 | Болт с шайбой | 2 |
| 41 | 4348006 | Крышка | 1 |
| 42 | J080610 | Болт с шайбой | 4 |
| 43 | J253106 | Плоская шайба | 4 |
| 45 | 4348280 | Резиновое уплотнение | 2 |
| 46 | 2037690 | Крышка | 1 |
| 47 | 4341709 | Резиновая прокладка | 6 |
| 48 | 4338217 | Проставка | 6 |
| 49 | 4346037 | Шайба | 6 |
| 51 | J090820 | Болт с шайбой | 6 |
| 52 | J971675 | Болт | 4 |
| 52 | J971680 замена: J971675 | Болт | 4 |
| 54 | 4354172 | Резиновая прокладка | 2 |
| 56 | 4363359 | Замок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
