Бак (топливный и масляный) — HITACHI EX40

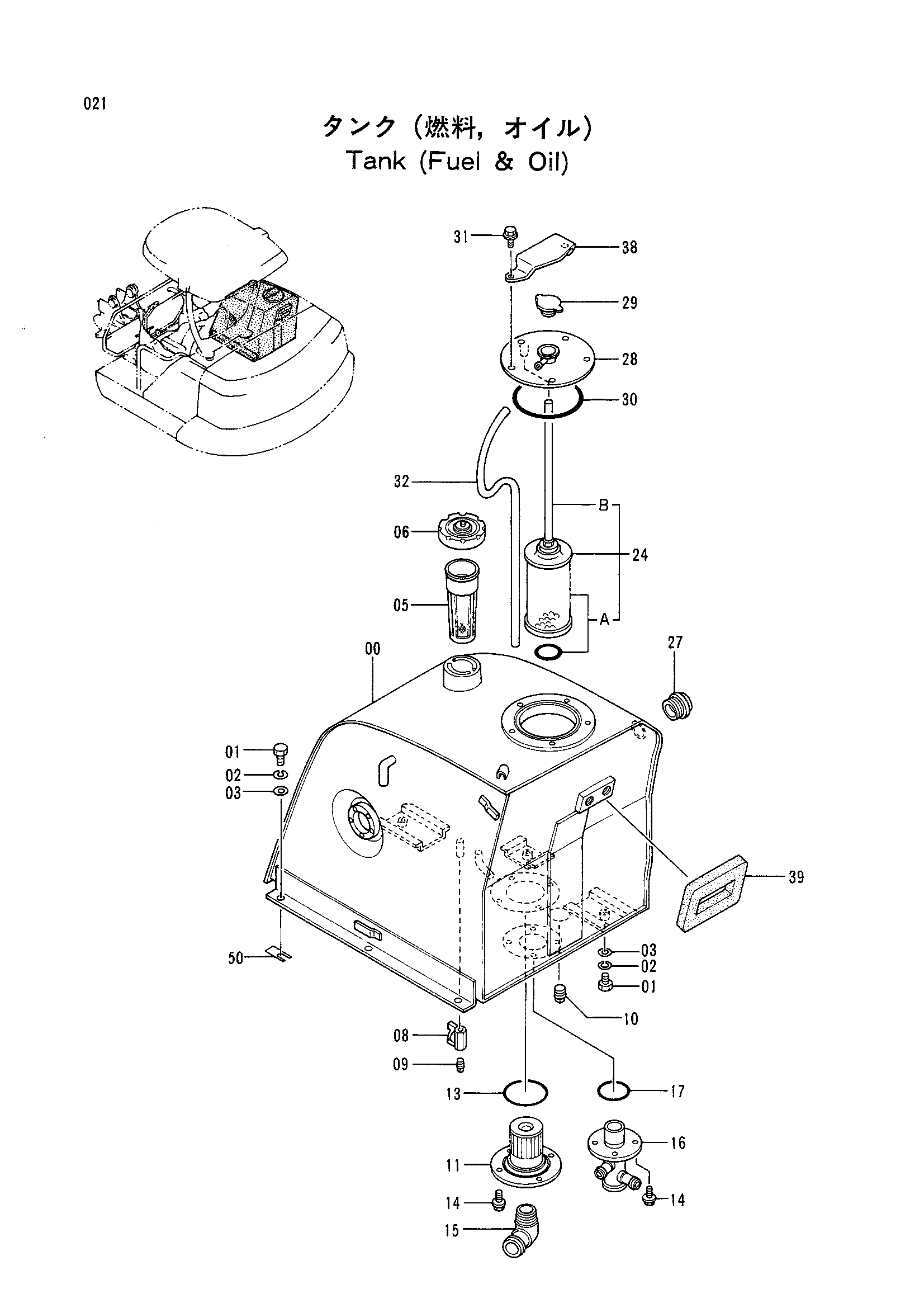

Заводская схема «Бак (топливный и масляный)» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003475 | Бак | 1 |
| 01 | J901020 | Болт | 6 |
| 02 | A590910 | Пружинная шайба | 6 |
| 03 | A590110 | Плоская шайба | 6 |
| 05 | 4279093 | Фильтр | 1 |
| 06 | 4277426 | Колпачок | 1 |
| 08 | 4216448 | Шаровой клапан | 1 |
| 09 | 94-2022 | Пробка | 1 |
| 10 | 94-2025 | Пробка | 1 |
| 11 | 4272369 | Всасывающий фильтр | 1 |
| 13 | A810085 | Уплотнительное кольцо | 1 |
| 14 | J011025 | Болт с шайбой | 8 |
| 15 | 4276859 | Угловой штуцер | 1 |
| 16 | 7025434 | Обратная трубка | 1 |
| 17 | A810065 | Уплотнительное кольцо | 1 |
| 24 | 4272372 | Фильтр обратный | 1 |
| 24A | 4294132 | Элемент (с уплотнительное кольцо) | 1 |
| 24B | 4294133 | Штанга | 1 |
| 27 | 4279846 | Указатель уровня | 1 |
| 28 | 8051329 | Крышка | 1 |
| 29 | 4272375 | Колпачок | 1 |
| 30 | A810135 | Уплотнительное кольцо | 1 |
| 31 | J011020 | Болт с шайбой | 5 |
| 32 | 4279562 | Виниловый шланг | 1 |
| 38 | 4288646 | Защитный кожух | 1 |
| 39 | 4295931 | Амортизатор | 1 |
| 50 | 4318696 | Регулировочная шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
