Масляный радиатор трубопроводы (3) — HITACHI EX40

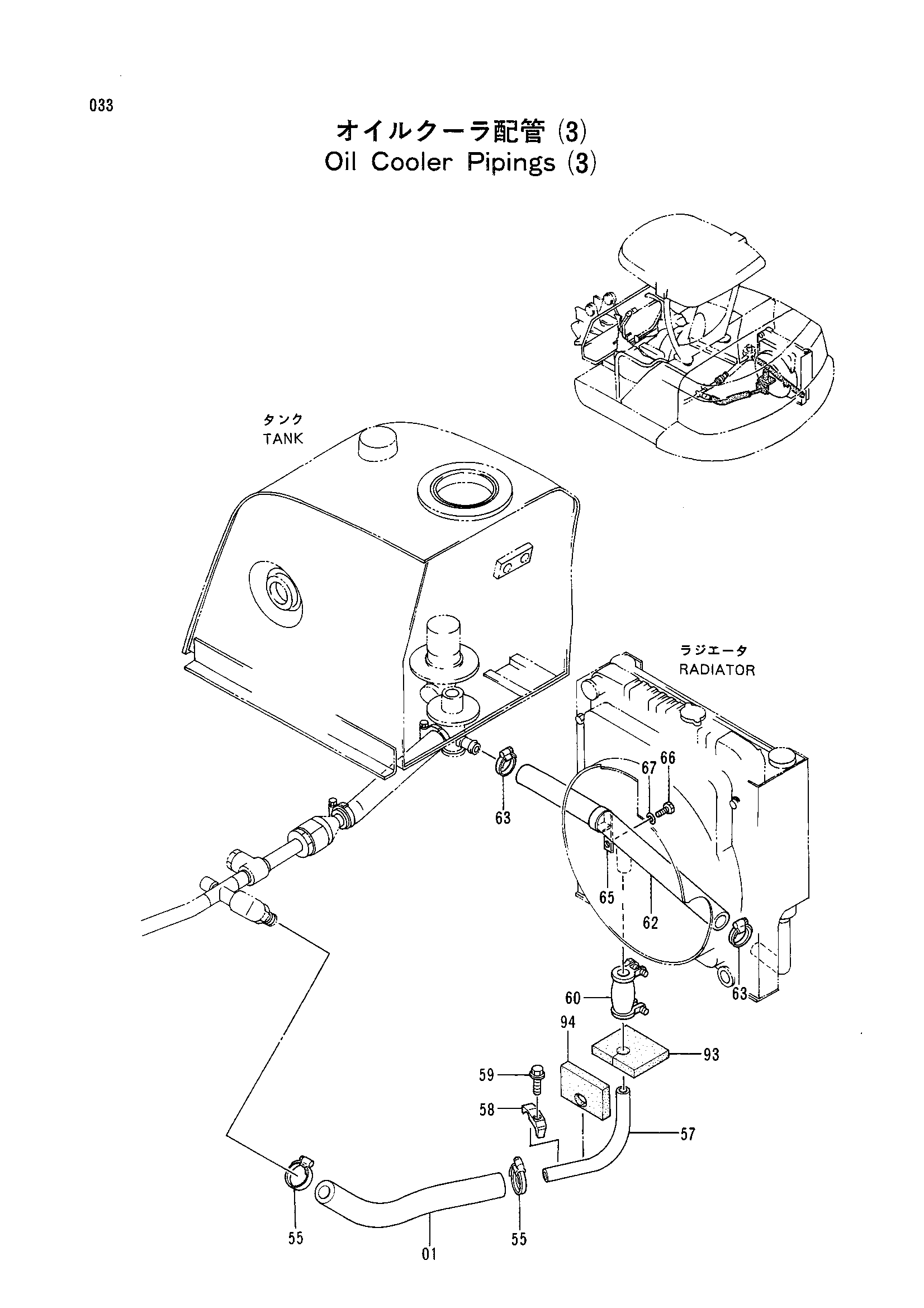

Заводская схема «Масляный радиатор трубопроводы (3)» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4120253 | Резиновый шланг | 1 |
| 55 | 4505243 | Хомут шланга | 2 |
| 57 | 4290854 замена: 4328037 | Обратная трубка | 1 |
| 57 | 4328037 | Обратная трубка | 1 |
| 58 | 4053595 | Хомут трубки | 1 |
| 59 | J011255 замена: J011260 | Болт с шайбой | 1 |
| 59 | J011260 | Болт с шайбой | 1 |
| 60 | 4073889 | Муфта | 1 |
| 62 | 4292046 | Резиновый шланг | 1 |
| 63 | 4505243 | Хомут шланга | 2 |
| 65 | 4291636 | Хомут | 1 |
| 66 | J901016 | Болт | 1 |
| 67 | A590910 | Пружинная шайба | 1 |
| 93 | 4302094 | Резиновое уплотнение | 1 |
| 94 | 4302093 | Резиновое уплотнение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
