Каталог запчастей HITACHI

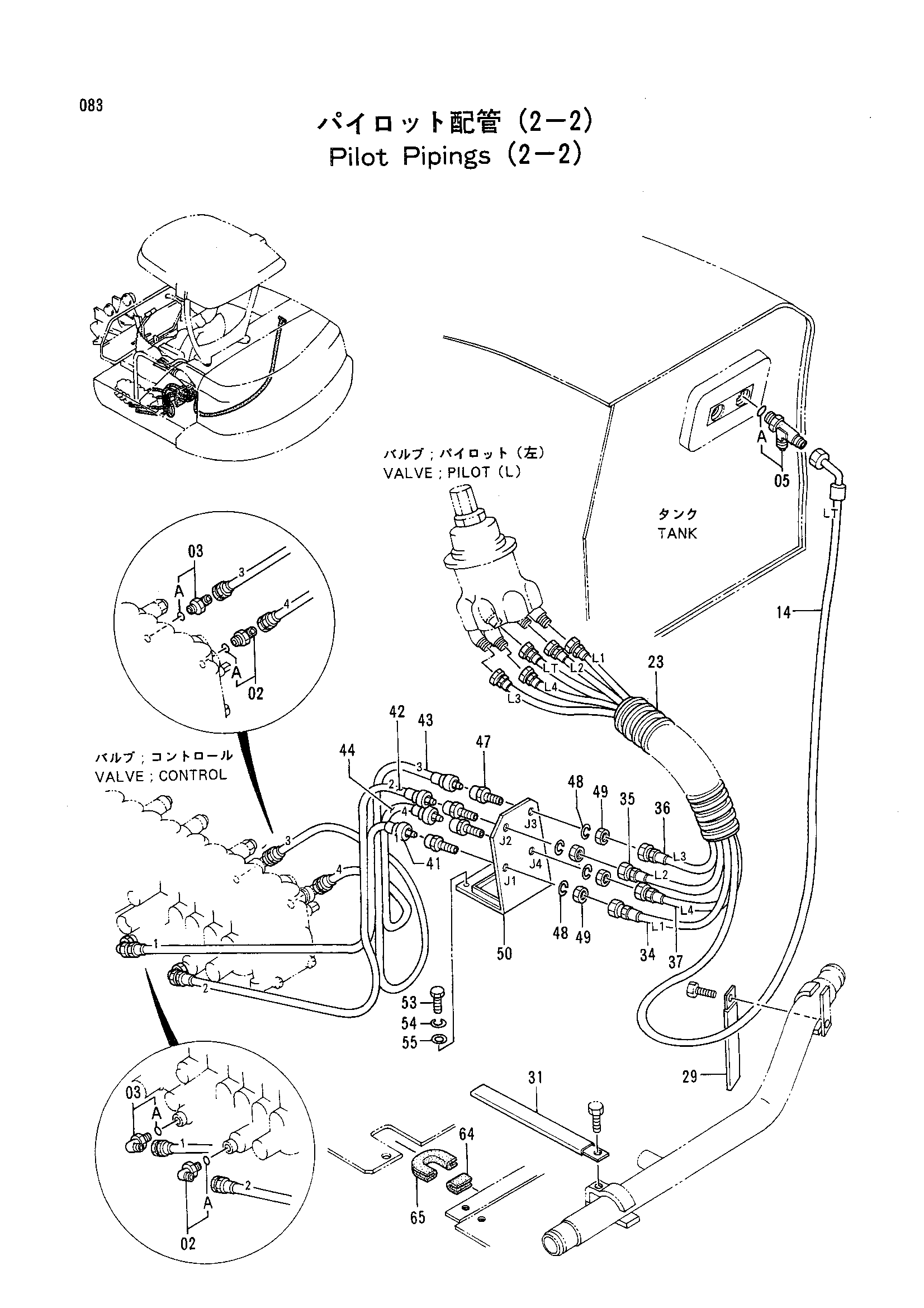

Пилотный трубопроводы (2-2) — HITACHI EX40
Заводская схема «Пилотный трубопроводы (2-2)» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4154670 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4279119 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4222016 | Тройник | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4303030 | Шланг (LT) | 1 |
| 23 | 4300769 | Шланг | 1 |
| 29 | 4288707 | Хомут | 1 |
| 31 | 4301246 | Хомут | 1 |
| 34 | 4300016 | Шланг (L1) | 1 |
| 35 | 4300017 | Шланг (L2) | 1 |
| 36 | 4300018 | Шланг (L3) | 1 |
| 37 | 4300019 | Шланг (L4) | 1 |
| 41 | 4303397 | Шланг (1) | 1 |
| 42 | 4299741 | Шланг (2) | 1 |
| 43 | 4299746 | Шланг (3) | 1 |
| 44 | 4299747 | Шланг (4) | 1 |
| 47 | 4299863 | Адаптер | 4 |
| 48 | A590912 | Пружинная шайба | 4 |
| 49 | 4209198 | Гайка | 4 |
| 50 | 8054266 | Кронштейн | 1 |
| 53 | J900820 | Болт | 2 |
| 54 | A590908 | Пружинная шайба | 2 |
| 55 | A590108 | Плоская шайба | 2 |
| 64 | 4303603 | Амортизатор | 1 |
| 65 | 4280435 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
