Пилотный трубопроводы (2-1) — HITACHI EX40

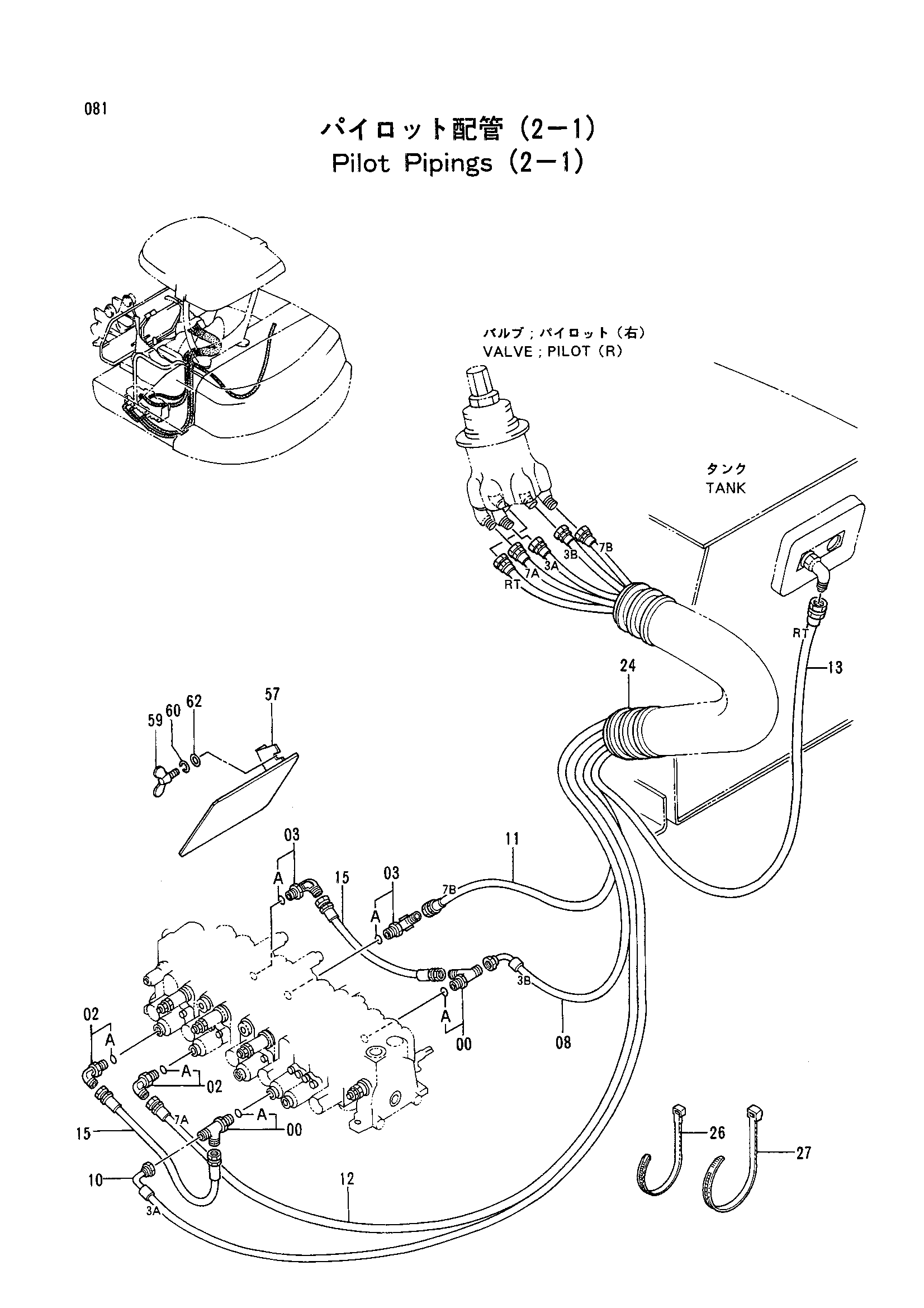

Заводская схема «Пилотный трубопроводы (2-1)» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4203171 | Тройник | 2 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4154670 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4279119 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4303028 | Шланг (3B) | 1 |
| 10 | 4301441 | Шланг (3A) | 1 |
| 11 | 4301442 | Шланг (7B) | 1 |
| 12 | 4301443 | Шланг (7A) | 1 |
| 13 | 4303029 | Шланг (RT) | 1 |
| 15 | 4312101 | Шланг | 2 |
| 24 | 4279542 | Шланг | 1 |
| 26 | 4055312 | Ленточный зажим | 15 |
| 27 | 4121859 | Ленточный зажим | 5 |
| 57 | 8055207 | Пластина | 1 |
| 59 | M360820 | Болт винг | 1 |
| 60 | A590908 | Пружинная шайба | 1 |
| 62 | 4295657 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
