Машина отопитель — HITACHI EX40

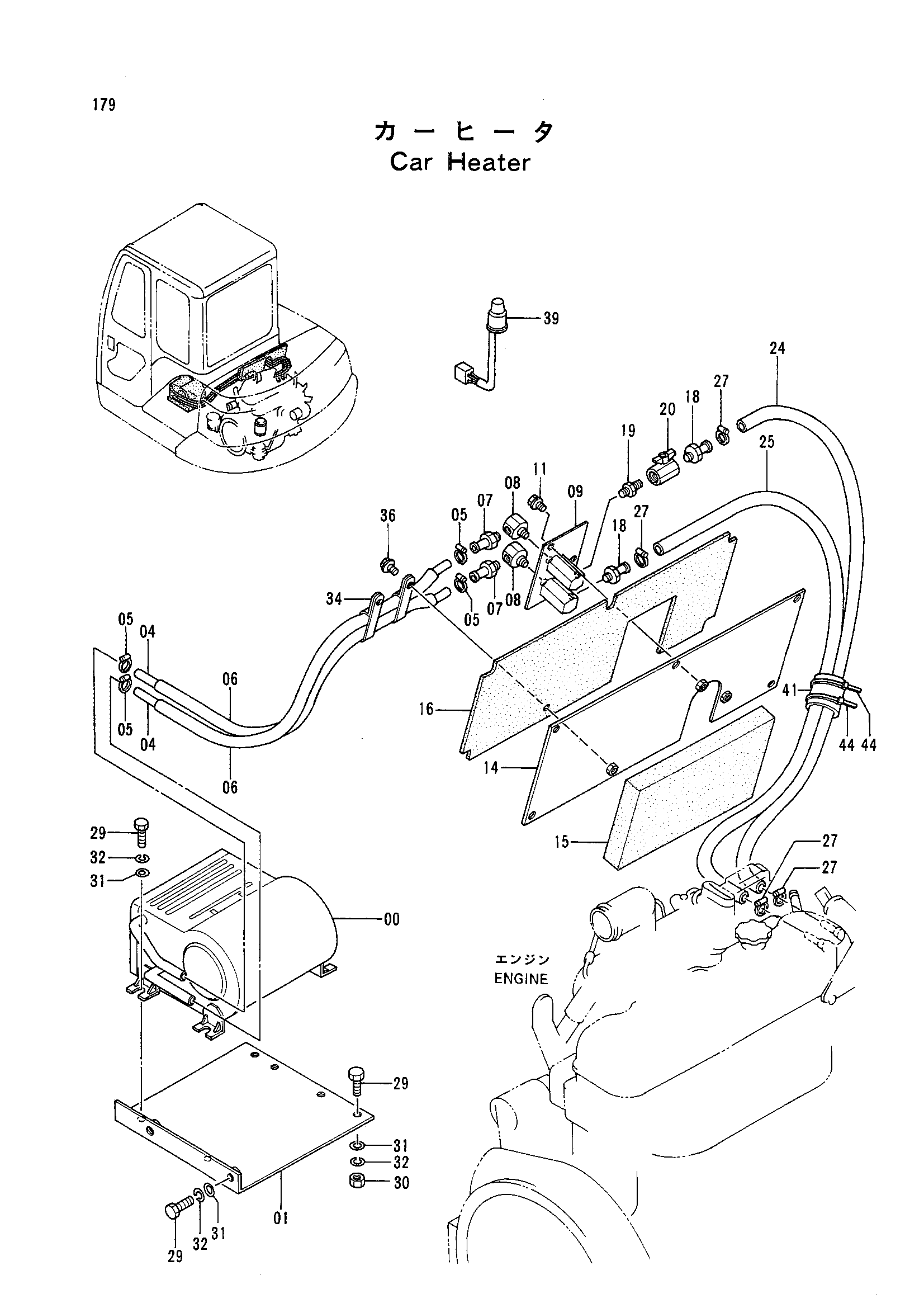

Заводская схема «Машина отопитель» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4289620 | Отопитель | 1 |
| 01 | 8053456 | Кронштейн | 1 |
| 04 | 4313181 | Водяной шланг | 2 |
| 05 | 4514699 | Зажим шланг | 4 |
| 06 | 4315267 | Трубка | 2 |
| 07 | 4294662 | Адаптер | 2 |
| 08 | 4313815 | Адаптер | 2 |
| 09 | 8056369 | Адаптер | 1 |
| 11 | J020820 | Болт с шайбой | 2 |
| 14 | 8056368 | Крышка | 1 |
| 15 | 4313816 | Резиновая прокладка | 1 |
| 16 | 4315266 | Резиновая прокладка | 1 |
| 18 | 4313820 | Адаптер | 2 |
| 19 | 94-1702 | Адаптер | 1 |
| 20 | 4313819 | Кран | 1 |
| 24 | 4313817 | Водяной шланг | 1 |
| 25 | 4313818 | Водяной шланг | 1 |
| 27 | 4017573 | Хомут шланга | 4 |
| 29 | J901025 | Болт | 8 |
| 30 | J950010 | Гайка | 2 |
| 31 | A590110 | Плоская шайба | 8 |
| 32 | A590910 | Пружинная шайба | 8 |
| 34 | 4295017 | Зажим | 2 |
| 36 | J020820 | Болт с шайбой | 1 |
| 39 | 4294504 | Выключатель отопитель | 1 |
| 41 | 4279255 | Крышка | 1 |
| 44 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
