Кабина (4) — HITACHI EX40

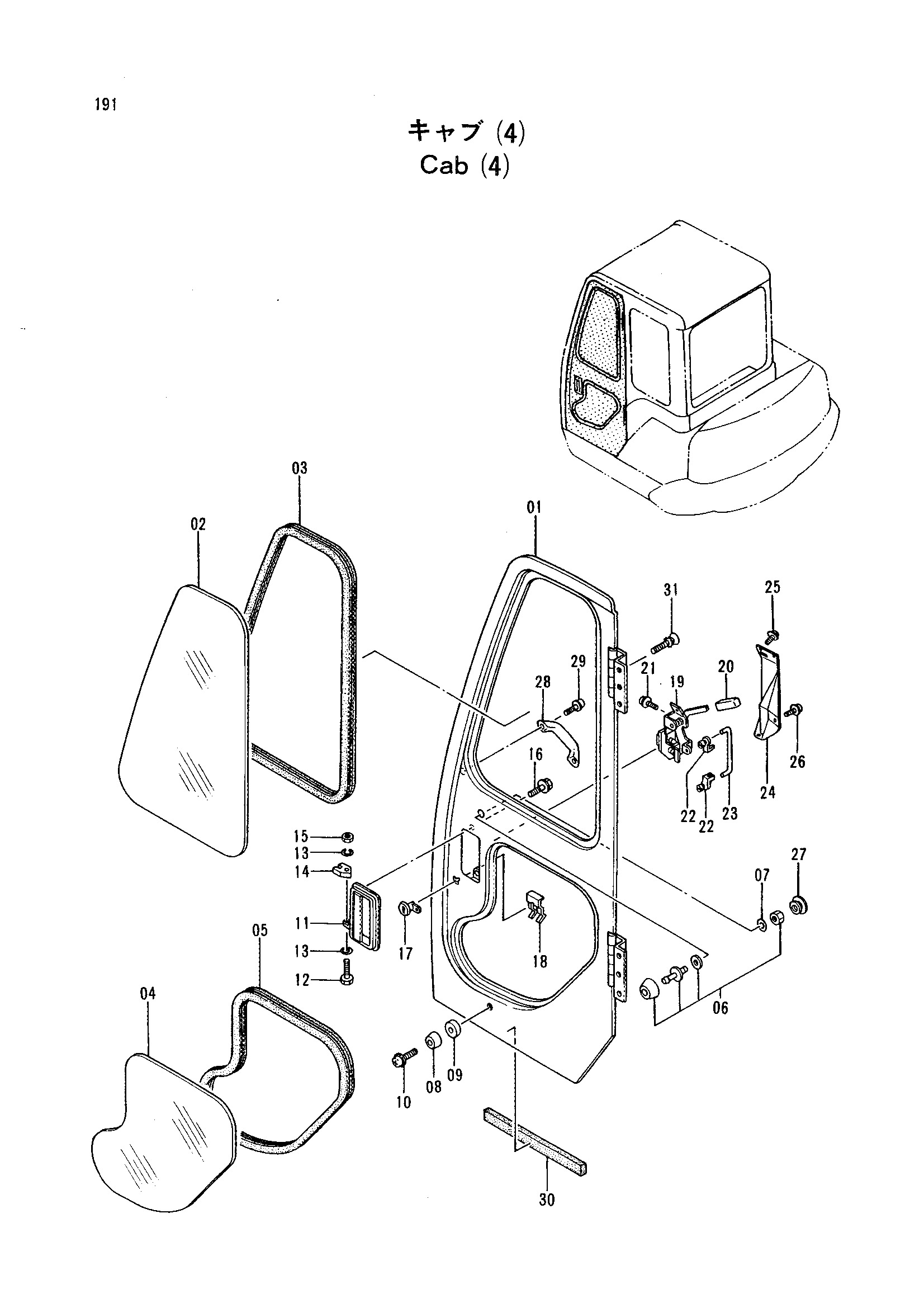

Заводская схема «Кабина (4)» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4307737 | Дверь в сборе | 1 | |
| 01 | 4315538 | Панель дверь | 1 |
| 02 | 4295047 | Стекло | 1 |
| 03 | 4295049 | Уплотнитель | 1 |
| 04 | 4295051 | Стекло | 1 |
| 05 | 4295053 | Уплотнитель | 1 |
| 06 | 4315537 | Защёлка дверь | 1 |
| 07 | 4315536 | Шайба | 1 |
| 08 | 4315535 | Ограничитель | 1 |
| 09 | 4315534 | Проставка | 1 |
| 10 | 4315533 | Винт | 1 |
| 11 | 4315532 | Рукоятка наружный | 1 |
| 12 | 4315531 | Винт | 1 |
| 13 | 4315530 | Пружинная шайба | 2 |
| 14 | 4315529 | Стопорная пластина | 1 |
| 15 | 4315528 | Гайка | 1 |
| 16 | 4315527 | Винт | 2 |
| 17 | 4315526 | Замок двери | 1 |
| 18 | 4315525 | Зажим | 1 |
| 19 | 4307732 | Замок двери | 1 |
| 20 | 4315524 | Крышка | 1 |
| 21 | 4315523 | Винт | 3 |
| 22 | 4315522 | Держатель | 2 |
| 23 | 4315521 | Шток | 1 |
| 24 | 4307731 | Крышка | 1 |
| 25 | 4315520 | Винт | 1 |
| 26 | 4315519 | Винт | 3 |
| 27 | 4315518 | Пробка | 1 |
| 28 | 4315517 | Рукоятка | 1 |
| 29 | 4315516 | Винт | 2 |
| 30 | 4307709 | Уплотнитель | 1 |
| 31 | 4315515 | Винт | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
