Рама — HITACHI EX40

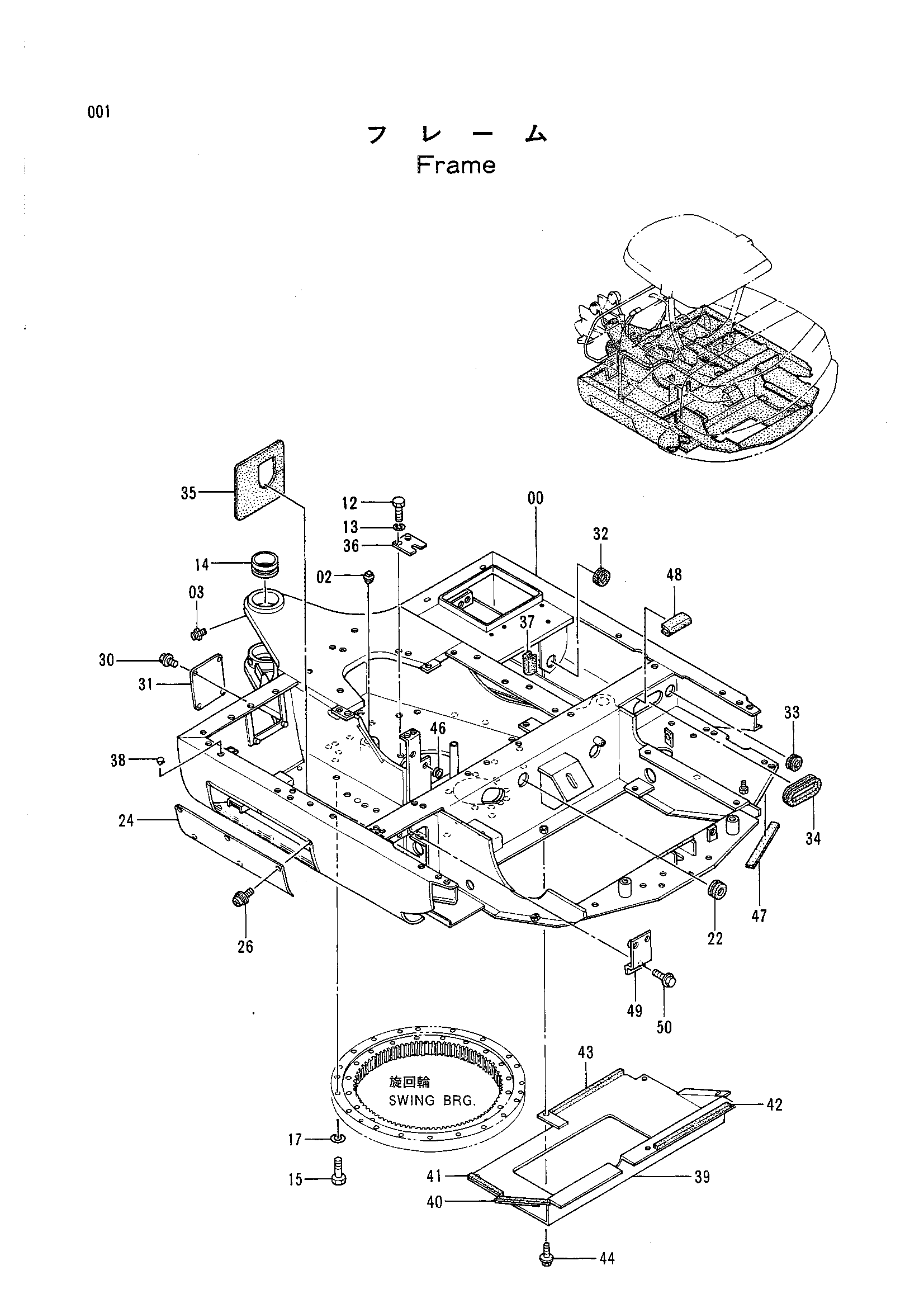

Заводская схема «Рама» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003485 | Рама основной | 1 |
| 02 | J75214 | Пробка | 1 |
| 03 | J75481 | Пресс-маслёнка | 2 |
| 12 | J901225 | Болт | 2 |
| 13 | A590912 | Пружинная шайба | 2 |
| 14 | 4313465 | Втулка | 2 |
| 15 | J931265 | Болт | 20 |
| 17 | J222012 | Шайба | 20 |
| 22 | 4087462 | Резиновая втулка | 1 |
| 22 | 4209294 | Резиновая втулка | 1 |
| 24 | 2033087 | Крышка | 1 |
| 26 | 4302321 | Болт с шайбой | 6 |
| 30 | 4302321 | Болт с шайбой | 4 |
| 31 | 4302320 | Крышка | 1 |
| 32 | 4184582 | Резиновая втулка | 1 |
| 33 | 4209294 | Резиновая втулка | 3 |
| 34 | 4270921 | Резиновая втулка | 1 |
| 35 | 3061724 замена: 3066893 | Резиновое уплотнение | 1 |
| 35 | 3066893 | Резиновая прокладка | 1 |
| 36 | 4276606 | Ограничитель | 1 |
| 37 | 4288797 | Амортизатор | 1 |
| 38 | 4288579 | Пробка | 1 |
| 39 | 7026204 | Крышка | 1 |
| 40 | 4303261 | Резиновое уплотнение | 2 |
| 41 | 4303262 | Резиновое уплотнение | 2 |
| 42 | 4303263 | Резиновое уплотнение | 1 |
| 43 | 4303264 | Резиновое уплотнение | 1 |
| 44 | J021030 | Болт с шайбой | 7 |
| 46 | 4312368 | Резиновая втулка | 1 |
| 47 | 4312343 | Резиновая прокладка | 1 |
| 48 | 4288797 | Амортизатор | 1 |
| 49 | 9738295 | Кронштейн | 1 |
| 50 | J021025 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
