Поворотная колонна — HITACHI EX40

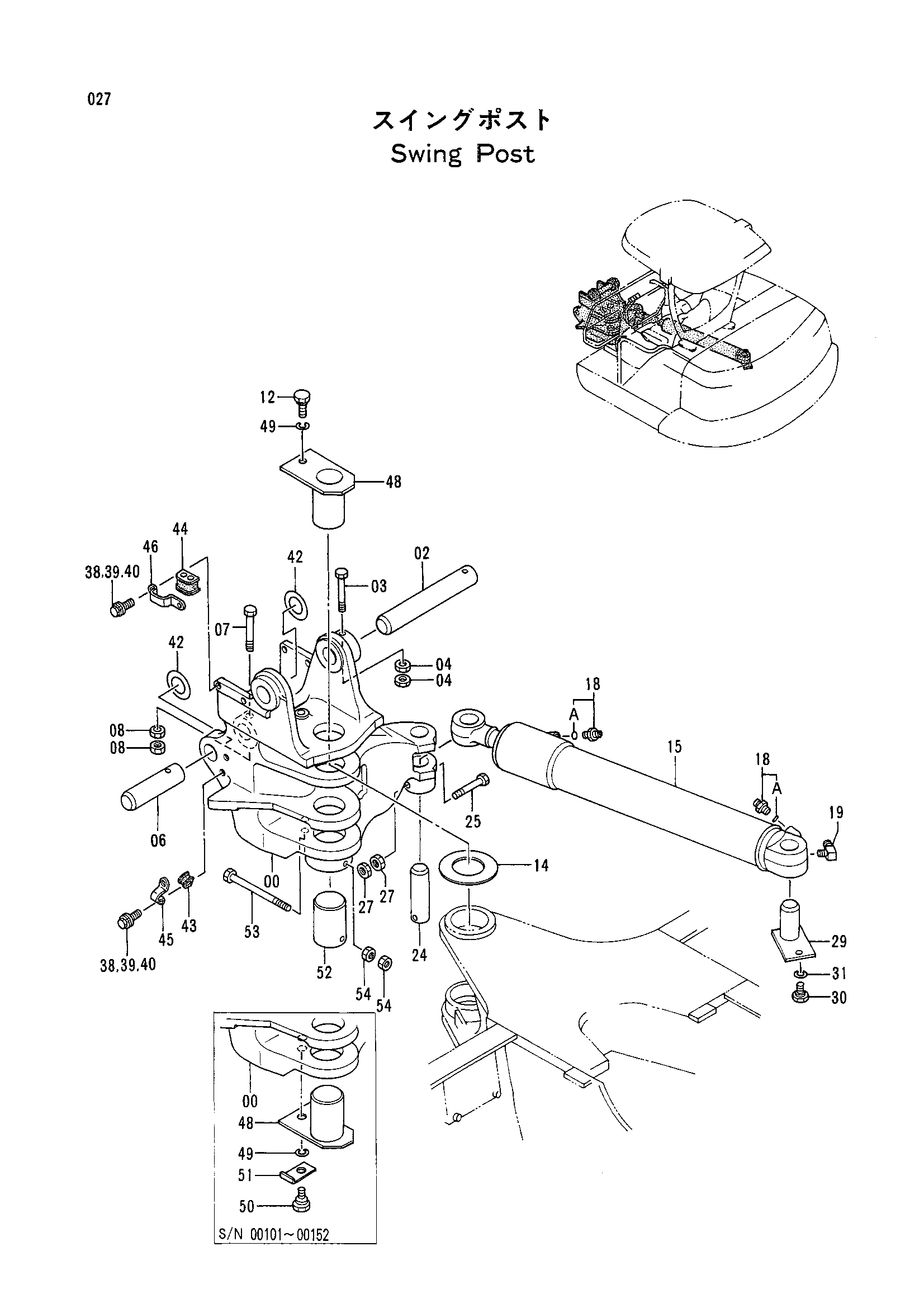

Заводская схема «Поворотная колонна» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0001248 | Поворот пост | 1 |
| 00 | 0001511 | Поворот пост | 1 |
| 02 | 3059190 | Палец | 1 |
| 03 | J901203 | Болт | 1 |
| 04 | J950012 | Гайка | 2 |
| 06 | 3059188 | Палец | 1 |
| 07 | J901203 | Болт | 1 |
| 08 | J950012 | Гайка | 2 |
| 12 | 4288907 | Болт | 1 |
| 14 | 4287394 | Упорная пластина | 1 |
| 15 | 4297030 | Гидроцилиндр. поворот | 1 |
| 18 | 4200466 | Адаптер | 2 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4016608 | Угловой штуцер | 1 |
| 24 | 3059187 | Палец | 1 |
| 25 | J901201 | Болт | 1 |
| 27 | J950012 | Гайка | 2 |
| 29 | 8053394 | Палец | 1 |
| 30 | 4294099 | Болт | 1 |
| 31 | 495841 | Пружинная шайба | 1 |
| 38 | J020820 | Болт с шайбой | 8 |
| 38 | J900820 замена: J020820 | Болт | 8 |
| 39 | A590908 | Пружинная шайба | 8 |
| 40 | A590108 | Плоская шайба | 8 |
| 42 | 4291273 | Регулировочная шайба 0.8 | 2 |
| 43 | 4310464 | Резиновая втулка | 2 |
| 44 | 4310465 | Резиновая втулка | 2 |
| 45 | 4310463 | Хомут | 2 |
| 46 | 4310466 замена: 4323737 | Хомут | 2 |
| 46 | 4323737 | Хомут | 2 |
| 48 | 8056058 | Палец | 1 |
| 48 | 8056058 | Палец | 2 |
| 49 | 4508794 | Пружинная шайба | 1 |
| 49 | 4508794 | Пружинная шайба | 2 |
| 50 | 4288907 | Болт | 1 |
| 50 | 4315379 | Болт | 1 |
| 51 | 4315378 | Пластина | 1 |
| 52 | 4313514 | Палец | 1 |
| 53 | M211604 | Болт | 1 |
| 54 | J950016 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
