Пилотный трубопроводы (1-3) — HITACHI EX40

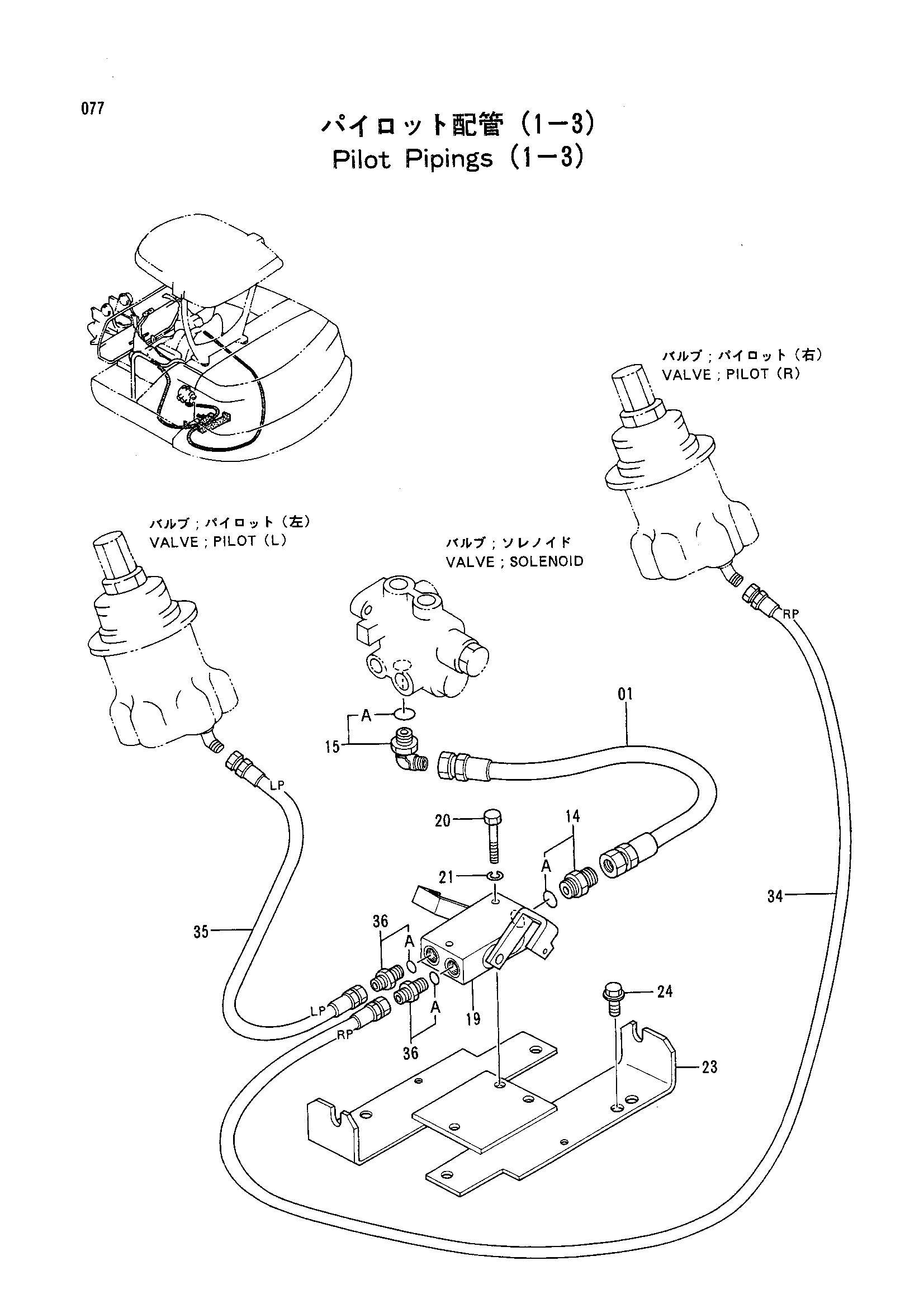

Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX40. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4269836 | Шланг | 1 |
| 14 | 4200466 | Адаптер | 1 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4154671 | Угловой штуцер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4271464 | Запорный клапан | 1 |
| 20 | J900850 | Болт | 3 |
| 21 | A590908 | Пружинная шайба | 3 |
| 23 | 7024610 | Кронштейн | 1 |
| 24 | J021020 | Болт с шайбой | 4 |
| 34 | 4301437 | Шланг (RP) | 1 |
| 35 | 4301438 | Шланг (LP) | 1 |
| 36 | 4200465 | Адаптер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX40 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
